Amlogic S922X A311D A311D2 Android Geliştirme Kartı

Pano Tanıtımı

Amlogic S922X Android Geliştirme Kartı multimedya ağ oynatıcı-LCD sürücüsü entegre kartı, UHD 4K@60fps donanım video kod çözümünü destekleyen Amlogic S922X 12nm yüksek kaliteli çipi benimser. Ayrıca H.265 10-bit, H.264 ve AVS ve diğer birçok formatı destekler. Çok kanallı UART ve USB arayüzleri ile HDR10 ve HLG yüksek dinamik aralık işlemeyi destekleyin. Bluetooth, WIFI, 4G ve Ethernet işlevlerini destekleyin. AV seri kullanımını, SD kart genişletmeyi destekleyin. Yüksek performanslı akıllı ekran terminal ekipmanı, endüstriyel otomasyon terminali, bilgisayarla görü/algoritma, 3D deneyimi, oyun/eğlence ekipmanı, yüksek performanslı yüz tanıma bilgi işlem/depolama, AI zekası vb. için uygun her türlü dokunmatik ekranı mükemmel şekilde destekler. finans, reklam, güvenlik, ulaşım ve toplu taşıma gibi çeşitli endüstriler için üst düzey bir akıllı anakart olarak yaygın olarak kullanılabilir.

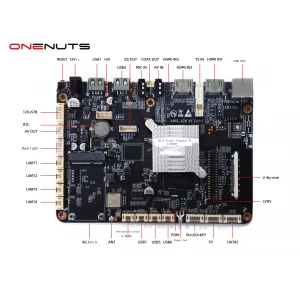

(1) Çeşitli arayüzlerle
- 1 kanal LVDS video çıkışı (40 pin)
- 1 kanal HDMI video çıkışı
- 5 kanal USB2.0
- 4 kanal RS232 (yama ile USB2.0'a değiştirilebilir)
- 1 kanal MIPI CSI
- 1 kanal AV çıkışı
- 1 kanal I2C
- I2SC/IS2B
- 1 kanal 25W süper güç amplifikatörü ve 3W hoparlör arayüzü
(2) Ağ kısıtlamalarını aşmak için hibrit ağ
- Kablolu, WiFi ve 4G erişimini destekleyin, çok ağlı hibrit ağları gerçekleştirebilir
(3) Kullanımı kolay ve hızlı bakım
- Kesme noktası oynatmayı destekleyin
- Süper çok dönemli zamanlama anahtarı işlevi
- Destek U disk yükleme veya doğrudan oynatma
- Otomatik onarım, uzaktan yükseltme, akıllı alan adı çözümleme desteği

Çip Performansı

CPU Alt Sistemi
(1) Dört Çekirdekli ARM Cortex-A73 ve Çift Çekirdekli ARM Cortex-A53 CPU
(2) Neon ve Crypto uzantılı ARMv8-A mimarisi
(3) Birleşik sistem L2 önbelleği
(4) Her zaman işleme için yerleşik Cortex-M4 çekirdeği
(5) Gelişmiş TrustZone güvenlik sistemi
(6) Dahili QoS tabanlı anahtarlama yapıları kullanılarak uygulama tabanlı trafik optimizasyonu

3D Grafik İşlem Birimi
(1) ARM Mali-G52 MP4 (4ppc) GPU
(2) 8-geniş çözgü, 2xdual doku borusu, 6x8-geniş yürütme motorları(EE)
(3) Eşzamanlı çok çekirdekli işleme
(4) OpenGL ES3.2, Vulkan 1.0 ve OpenCL 2.0 desteği



Video/Resim CODEC'i

(1) Özel donanım kod çözücüleri ve kodlayıcıları olan Amlogic Video Engine (AVE)
(2) 4Kx2K@60fps1x1080P@60fps'ye kadar çoklu video kod çözücüyü destekler
(3) Birden çok "güvenli" video kod çözme oturumunu ve eşzamanlı kod çözme ve kodlamayı destekler
(4) Video/Resim Kod Çözme
VP9 Profil-2, 4Kx2K@60fps'ye kadar
H.265 HEVCMP-10@L5.14Kx2K@60fps'ye kadar
4Kx2K@60fps'ye kadar AVS2-P2 Profili
H.264 AVCHP@L5.14Kx2K@30fps'ye kadar
1080P@60fps'ye kadar H.264 MVC
1080P@60fps'ye kadar MPEG-4 ASP@L5 (ISO-14496)
1080P@60fps'ye kadar WMV/VC-1 SP/MP/AP
AVS-P16(AVS) /AVS-P2 JiZhun Profili 1080P@60fps'ye kadar
1080P@60fps'ye kadar MPEG-2 MP/HL(ISO-13818)
MPEG-1MP/HLupto1080P@60fps(ISO-11172)
RealVideo 8/9/10 1080P@60fps'ye kadar
Çoklu dil ve çoklu format alt başlık video desteği
MJPEG ve JPEG sınırsız piksel çözünürlüğünde kod çözme (ISO/IEC-10918)
JPEG küçük resim, ölçekleme, döndürme ve geçiş efektlerini destekler
*.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi,*.mov, *.iso,*.mp4, *.rm ve*.jpg dosya biçimlerini destekler
(5) Video/Resim Kodlaması
Yapılandırılabilir performans/bit hızı ile bağımsız JPEG ve H.265/H.264 kodlayıcı
JPEG görüntü kodlaması
Düşük gecikme ile 1080P@60fps'ye kadar H.265/H.264 video kodlama

Video çıkışı

(1) CEC, Dynamic HDR ve HDCP 2.2, 4Kx2K@60 maksimum çözünürlük çıkışı ile hem kontrolör hem de PHY dahil yerleşik HDMI 2.1 verici
(2) CVBS 480i/576i standart tanımlı çıktı
(3) Tüm standart SD/HD/FHD video çıkış biçimlerini destekler: 480i/p, 576i/p, 720p, 1080i/p ve 4Kx2K
(4) 4 şeritli MIPI DSI arayüzü, döndürme ve panel kalibrasyonu ile 1920*1080'e kadar çözünürlük


Çip Performansı

CPU Alt Sistemi
(7) Dört Çekirdekli ARM Cortex-A73 ve Çift Çekirdekli ARM Cortex-A53 CPU
(8) Neon ve Kripto uzantılı ARMv8-A mimarisi
(9) Birleşik sistem L2 önbelleği
(10) Her zaman işleme için yerleşik Cortex-M4 çekirdeği
(11) Gelişmiş TrustZone güvenlik sistemi
(12) Dahili QoS tabanlı anahtarlama yapıları kullanan uygulama tabanlı trafik optimizasyonu

3D Grafik İşlem Birimi
(5) ARM Mali-G52 MP4 (4ppc) GPU
(6) 8-geniş çözgü, 2xdual doku borusu, 6x8-geniş yürütme motorları(EE)
(7) Eşzamanlı çok çekirdekli işleme
(8) OpenGL ES3.2, Vulkan 1.0 ve OpenCL 2.0 desteği


Video/Resim CODEC'i
(6) Özel donanım kod çözücüleri ve kodlayıcıları olan Amlogic Video Engine (AVE)
(7) 4Kx2K@60fps1x1080P@60fps'ye kadar çoklu video kod çözücüyü destekler
(8) Birden çok "güvenli" video kod çözme oturumunu ve eşzamanlı kod çözme ve kodlamayı destekler
(9) Video/Resim Kod Çözme
VP9 Profil-2, 4Kx2K@60fps'ye kadar
H.265 HEVCMP-10@L5.14Kx2K@60fps'ye kadar
4Kx2K@60fps'ye kadar AVS2-P2 Profili
H.264 AVCHP@L5.14Kx2K@30fps'ye kadar
1080P@60fps'ye kadar H.264 MVC
1080P@60fps'ye kadar MPEG-4 ASP@L5 (ISO-14496)
1080P@60fps'ye kadar WMV/VC-1 SP/MP/AP
AVS-P16(AVS) /AVS-P2 JiZhun Profili 1080P@60fps'ye kadar
1080P@60fps'ye kadar MPEG-2 MP/HL(ISO-13818)
MPEG-1MP/HLupto1080P@60fps(ISO-11172)
RealVideo 8/9/10 1080P@60fps'ye kadar
Çoklu dil ve çoklu format alt başlık video desteği
MJPEG ve JPEG sınırsız piksel çözünürlüğünde kod çözme (ISO/IEC-10918)
JPEG küçük resim, ölçekleme, döndürme ve geçiş efektlerini destekler
*.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi,*.mov, *.iso,*.mp4, *.rm ve*.jpg dosya biçimlerini destekler
(10) Video/Resim Kodlama
Yapılandırılabilir performans/bit hızı ile bağımsız JPEG ve H.265/H.264 kodlayıcı
JPEG görüntü kodlaması
Düşük gecikme ile 1080P@60fps'ye kadar H.265/H.264 video kodlama

Video çıkışı
(5) CEC, Dynamic HDR ve HDCP 2.2, 4Kx2K@60 maksimum çözünürlük çıkışı ile hem kontrolör hem de PHY dahil yerleşik HDMI 2.1 verici
(6) CVBS 480i/576i standart tanımlı çıktı
(7) Tüm standart SD/HD/FHD video çıkış biçimlerini destekler: 480i/p, 576i/p, 720p, 1080i/p ve 4Kx2K
(8) 4 şeritli MIPI DSI arayüzü, döndürme ve panel kalibrasyonu ile 1920*1080'e kadar çözünürlük
