Spiegazione dei vantaggi del quad core Amlogic T972

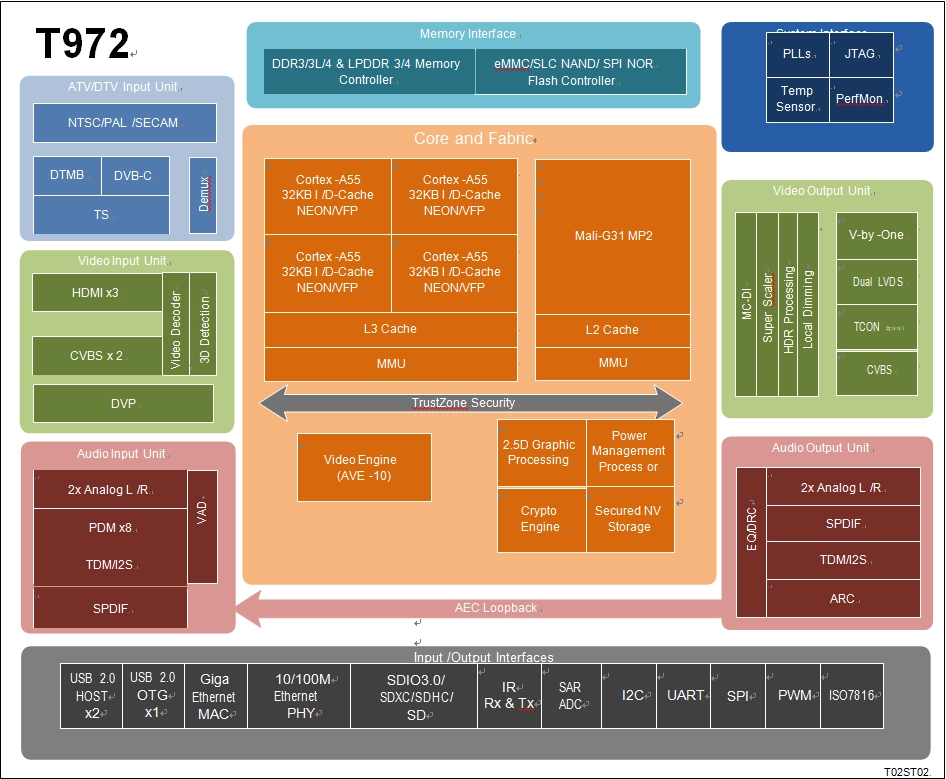

Amlogic T972 è un processore per applicazioni avanzato progettato per applicazioni TV UHD in tutto il mondo. Integra un potente sottosistema CPU / GPU, una pipeline di elaborazione delle immagini HDR best-in-class, un motore CODEC video 8K / 4K protetto con tutte le principali periferiche per formare il chip smart TV più economico.
La CPU del sistema principale è una CPU ARM Cortex-A55 quad-core con cache L3 condivisa per migliorare le prestazioni del sistema. Inoltre, la CPU Cortex-A55 include il coprocessore NEON SIMD per migliorare la capacità di elaborazione dei supporti software.
Il sottosistema grafico è costituito da due motori grafici e una pipeline di output video / grafica flessibile. La GPU ARM Mali-G31 MP2 gestisce tutti i programmi grafici OpenGL ES 3.2, Vulkan 1.1 e OpenCL 2.0, mentre il processore grafico 2.5D gestisce operazioni aggiuntive di ridimensionamento, alfa, rotazione e conversione dello spazio colore. Insieme, la CPU e la GPU gestiscono tutte le attività relative al sistema operativo, alla rete, all'interfaccia utente e ai giochi.
Amlogic Video Engine (AVE-10) è un sottosistema che utilizza decoder e codificatori video hardware dedicati per scaricare le CPU Cortex-A55 da tutta l'elaborazione CODEC video. AVE-10 è in grado di decodificare video con risoluzione 4K2K all'interno di Trusted Video Path (TVP) per applicazioni DRM protette. Supporta tutti i principali formati video inclusi MVC, MPEG-1/2/4, VC-1 / WMV, AVS +, AVS2, RealVideo, MJPEG, H.264, H265-10, VP9-10 e anche JPEG.
La pipeline di output video / grafica include elaborazione HDR10 +, HDR10, HLG e Technicolor Prime HDR, elaborazione BT.2020 / BT.2100, deinterlacciamento con compensazione del movimento e adattivo al movimento, super scalare programmabile flessibile, attenuazione locale e molti filtri di miglioramento dell'immagine prima di passare l'immagine migliorata alle porte di uscita video. L'interfaccia V-by-one a 8 corsie e LVDS a doppio canale sono disponibili per il pannello TV UHD / FHD e l'interfaccia P2P a 12 corsie con modulo di controllo della temporizzazione flessibile interno Opzionale per i pannelli senza TCON UHD inclusi CEDS, CHPI, CMPI e iSP .
Sono disponibili 3 porte del ricevitore HDMI 2.1 più due set di porte di ingresso analogico composito CVBS. Le porte HDMI supportano HDCP 1.4 / 2.2 e possono ricevere video HDR fino a 4K2K.
Amlogic T972 integra i demodulatori ATV che supportano completamente gli standard TV analogici in tutto il mondo, inclusi NTSC, PAL e SECAM. I flussi di trasmissione DTV possono essere ricevuti dal demodulatore DTMB interno o dall'interfaccia TS (Transport Stream). I tre demux incorporati possono elaborare i flussi TV dall'interfaccia di input del flusso di trasporto seriale, che può connettersi a un sintonizzatore / demodulatore esterno. DVB Common Descrambler 1.0 è supportato oltre ai formati di crittografia di streaming DES, Triple DES (TDES / 3DES) e AES. È incluso un controller ISO7816 integrato per l'interfacciamento a una smart card esterna.
Amlogic T972 è ottimizzato per applicazioni vocali in campo lontano a bassa potenza. La potente CPU principale può abilitare il front-end audio top di gamma e gli algoritmi di wake word. Ha anche un modulo VAD (Voice Activity Detection) integrato per operazioni a bassissima potenza durante lo standby del sistema e un'interfaccia MIC completamente digitale che include PDM, TDM e I2S fino a 8 canali.
Il SoC Amlogic T972 integra interfacce di rete e periferiche avanzate, tra cui un MAC Ethernet 10/100 / 1000M con RGMII, PHY Ethernet 10 / 100M, porta USB 2.0 ad alta velocità, controller SDIO 3.0, controller eMMC 5.0, controller NAND SLC e SDIO multipli / Controller per schede SD, UART, I2C, SPI PWM ad alta velocità e un blaster IR integrato. Lo switch fabric flessibile e programmabile basato su QoS e il controller di memoria collegano insieme tutti i core di elaborazione e le periferiche e si connettono al bus di memoria DRAM.
È supportato l'ambiente di sviluppo standard che utilizza SecureOS, Linux e la catena di strumenti Android GNU / GCC. Si prega di contattare il proprio rappresentante di vendita AMLOGIC per ulteriori informazioni.


Sottosistema CPU
CPU ARM Cortex-A55 quad core
Architettura ARMv8.2 con estensioni Neon
Cache L3 di sistema unificata
Sistema di sicurezza TrustZone avanzato
Ottimizzazione del traffico basata sull'applicazione utilizzando fabric di commutazione interni basati su QoS
Supporto del debugger CoreSight

Unità di elaborazione grafica 3D
GPU ARM Mali-G31 MP2
Orditi a 4 larghezze, tubo a doppia trama, 2x motori di esecuzione a 4 larghezze (EE)
Elaborazione multi-core simultanea
Supporto per OpenGL ES 3.2, Vulkan 1.1 e OpenCL 2.0

Processore grafico 2.5 D.
Motore bitblt veloce con doppi ingressi e uscita singola
Operazioni raster programmabili (ROP)
Filtro di scala polifase programmabile
Supporta più formati video 4: 2: 0, 4: 2: 2 e 4: 4: 4 e più formati pixel (livello grafico 8/16/24/32 bit)
Conversione veloce dello spazio colore
Filtro anti-sfarfallio avanzato

Crypto Engine
Cifrario a blocchi AES con chiavi a 128/256 bit, dimensione del blocco standard di 16 byte e modalità streaming ECB, CBC e CTR
Cifrario a blocchi DES / 3DES con modalità ECB e CBC che supportano la chiave a 64 bit per DES e la chiave a 192 bit per 3DES
Operazione ladder di chiavi hardware e DVB-CSA per la crittografia del flusso di trasporto
Hardware integrato True Random Number Generator (TRNG) e motore SHA-1 / SHA-2

CODEC video / immagine
Amlogic Video Engine (AVE-10) con decoder hardware dedicati fino a 4Kx2K @ 75fps
Decodifica video / immagine
VP9 Profile 2-10 fino a 8Kx4K @ 24fps o 4Kx2K @ 60fps
H.265 HEVC MP-10@L5.1 fino a 8Kx4K @ 24fps o 4Kx2K @ 60fps
Profilo AVS2-P2 fino a 4Kx2K a 60 fps
H.264 AVC HP@L5.1 fino a 4Kx2K a 30 fps
H.264 MVC fino a 1080P @ 60fps
MPEG-4 ASP @ L5 fino a 1080P @ 60fps (ISO-14496)
WMV / VC-1 SP / MP / AP fino a 1080P a 60 fps
Profilo AVS-P16 (AVS +) / AVS-P2 JiZhun fino a 1080P @ 60fps
MPEG-2 MP / HL fino a 1080P a 60 fps (ISO-13818)
MPEG-1 MP / HL fino a 1080P a 60 fps (ISO-11172)
RealVideo 8/9/10 fino a 1080P @ 60fps
Supporto per sottotitoli in più lingue e formati multipli
Decodifica con risoluzione pixel illimitata MJPEG e JPEG (ISO / IEC-10918)
Supporta miniature JPEG, ridimensionamento, rotazione ed effetti di transizione
Supporta i formati di file * .mkv, *. Wmv, *. Mpg, * .mpeg, * .dat, * .avi, * .mov, * .iso, * .mp4, * .rm e * .jpg

Motore di immagine Amlogic TruLife avanzato di nona generazione
Supporta HDR10 / 10 +, HLG, Technicolor Prime HDR
Riduzione del rumore con compensazione del movimento e riduzione del rumore digitale 3D per rumore casuale
Blocca il rumore, il rumore delle zanzare, il rumore spaziale, la riduzione del rumore di contorno
Deinterlacciatore con compensazione del movimento e adattamento al movimento
Interpolazione dei bordi con protezione e lavorazione a basso angolo
3: 2/2: 2 pulldown e rilevamento ed elaborazione di Video on Film (VOF)
Nitidezza intelligente con tecnologia SuperScaler che include de-contouring, de-ring, LTI, CTI, de jaggy, peaking
Contrasto locale e contrasto dinamico non lineare per il miglioramento dei dettagli
Le LUT 3D con 17x17x17 nodi forniscono 4913 diversi punti di controllo, che sono competenti per abbinare i display calibrati a uno spazio colore di destinazione
Gestione del colore basata sullo spazio colore HSL ad alta precisione con protezione a bassa saturazione, regolazione indipendente di luminanza / tonalità / saturazione per ottenere l'estensione blu / verde, una correzione dei toni fresca e una gamma più ampia per i video
Mixer video: 2 piani video e 2 piani grafici
Rimappatura HDR indipendente del livello video e grafico
Controllo dell'oscuramento locale per retroilluminazione nitida

Uscita pannello LCD
Uscita V-By-One a 8 corsie con 1, 2, 4 regioni supportate, risoluzione fino a 4Kx2K 60Hz
Uscita LVDS a doppio canale che supporta una risoluzione fino a 1920x1080 60Hz
Uscita mini-LVDS integrata (1 porta 6 coppie) / (2 porte 3 coppie) con controller di temporizzazione HD / FHD programmabile Risoluzione opzionale fino a 1920x1080Hz
Uscita CEDS / CHPI / CMPI / iSP a 12 corsie con controller di temporizzazione UHD programmabile Opzionale per pannello senza TCON UHD, risoluzione fino a 4Kx2K 60Hz
Tre tabelle Gamma indipendenti per la sintonizzazione del pannello LCD
Logica di dithering per la mappatura su diverse profondità di colore del pannello LCD

Interfaccia di ingresso / uscita video
3 porte per ricevitore HDMI 2.1 con Dynamic HDR, ARC, HDCP 1.4 /2.2, 4Kx2K a 60 ingressi con risoluzione massima
2x CVBS 480i / 576i ingressi a definizione standard
Supporta l'uscita bypass CVBS (PAL / NTSC)
Ingresso telecamera parallela ITU 601/656 che supporta RGB565 a 8 bit, CCIR656, CCIR601, YUV422, YCbCr422

CODEC audio e ingresso / uscita
Supporta MP3, AAC, WMA, RM, FLAC, Ogg, Dolby DTS Audio Opzionale e programmabile con down-mixing 7.1 / 5.1
VAD a bassa potenza e percorso di loopback AEC interno
3 porte TDM / PCM / I2S integrate con modalità TDM / PCM fino a 384 kHz x32 bit x 8 canali o 96 kHz x 32 bit x 32 canali e modalità I2S fino a 384 kHz x 32 bit x 8 canali
Ingresso vocale PDM microfono digitale con CIC, LPF e HPF programmabili, supporta fino a 8 DMIC
Uscita audio digitale seriale SPDIF / IEC958 integrata
2 canali di ingresso analogico L / R e 2 canali di uscita L / R
Supporta l'uscita simultanea di due canali audio stereo con combinazione di I2S + PCM
Supporta EQ audio / DRC per altoparlante audio

Demodulatore TV
Demodulatori ATV conformi agli standard NTSC, NTSC-J, PAL-BG, PAL-DK1, PAL-I, PAL-DK, PAL-M, PAL-N, SE-CAM-DK2, SECAM-DK3, SECAM-L
Standard audio TV analogico mondiale: BTSC, A2, EIA-J e NICAM
Supporta televideo, didascalia chiusa, V-chip
Demodulatori DTMB / DVB-C / DTV
Il demodulatore VIF integrato supporta l'interfaccia IF basso dal modulo sintonizzatore

Interfaccia di trasmissione DTV
3x interfaccia di ingresso Transport stream (TS) con processore demux integrato per il collegamento a sintonizzatore / demodulatore TV digitale esterno
Interfacce PWM, I2C e SPI integrate per controllare il sintonizzatore e il demodulatore
Controller smart card ISO 7816 integrato

Memoria e interfaccia di archiviazione
Interfaccia di memoria DRAM a 32 bit con dual rank e massimo 4 GB di spazio di indirizzamento totale
Compatibile con lo standard JEDEC DDR3-2133 / DDR3L-2133 / DDR4-2666 / LPDDR3-2133
/ LPDDR4-3200 SDRAM
Scheda SDSC / SDHC / SDXC e interfaccia SDIO con larghezza del bus dati da 1 e 4 bit che supporta le modalità specifiche della versione 2.x / 3.x / 4.x DS / HS fino a UHS-I SDR104
Interfaccia di memoria eMMC con larghezza del bus dati di 1/4/8 bit che supporta completamente la versione specifica 5.0 HS400
Controller flash NAND SLC
Memoria OTP 4K bit integrata per l'archiviazione sicura delle chiavi

Interfaccia di rete
MAC Ethernet IEEE 802.3 10/100 / 1000M con interfaccia RGMII
Interfaccia PHY Ethernet 10 / 100M
Supporto WiFi / IEEE802.11 tramite USB o SDIO
Supporto Bluetooth tramite USB o UART
Interfaccia di rete ottimizzata per traffico misto WIFI e BT

Controller e interfacce I / O integrati
Triplo I / O USB 2.0 ad alta velocità USB, due host USB e un USB OTG
Interfaccia SPI multipla UART, I2C e PWM
Circuito di ingresso del telecomando programmabile e uscita IR-blaster
ADC SAR a 10 bit integrato con 4 canali di ingresso
General Purpose IOs con pull up e pull down integrati
Sistema, periferiche e varie. Interfacce
Timer generici integrati, contatori, controller DMA
Ingresso cristallo 24 MHz
Interfaccia di debug incorporata utilizzando ICE / JTAG

Gestione energetica
Più domini di alimentazione interni controllati dal software
Molteplici modalità di sospensione per CPU, sistema, DRAM, ecc.
PLL interni multipli per regolare le frequenze operative
Design I / O multitensione per 1,8 V e 3,3 V.

Sicurezza
Trusted Execution Environment (TEE) basato su Trustzone
Avvio protetto, OTP con configurazione automatica dell'hardware crittografato, DRAM crittografata con controllo dell'integrità della memoria, ladder della chiave hardware e bus di controllo interni e archiviazione
RNG vero Entropy separato sicuro / non sicuro
Controllo di sicurezza della memoria pre-regione / ID e recinzione elettrica
Trusted Video Path (TVP) basato su hardware e contenuti protetti (richiede il software SecureOS)
I / O protetto e orologio protetto
