Quali sono le opzioni di connettività per un TV Box OTT? Un'analisi di ingegneria aziendale

Nello streaming video commerciale su larga scala, che si tratti di un provider di servizi Internet (ISP) che introduce una flotta di box TV OTT gestiti o di un integratore di sistema che costruisce una rete IPTV per il settore alberghiero multi-nodo, il guasto del sistema raramente deriva da limitazioni di calcolo della CPU. Invece, il principale punto di errore è il degrado del collegamento di rete.

Con il settore che si sta spostando verso flussi di contenuti codificati AV1 4K e 8K ad alto bitrate per massimizzare l’efficienza della larghezza di banda, l’interfaccia di acquisizione dei dati del box TV OTT è sottoposta a notevoli sollecitazioni. Uno stick di streaming di livello consumer che utilizza antenne di tracciamento PCB interne di base e interfacce Ethernet standard da 100 M non è in grado di gestire ambienti RF densi e ad alta interferenza o sottoreti locali sature. Per le implementazioni aziendali, la valutazione di un gateway OTT richiede un'analisi approfondita della progettazione I/O fisica e wireless, delle modifiche dell'assieme di circuiti stampati (PCBA) a livello di componente e delle ottimizzazioni dei driver del kernel di basso livello.

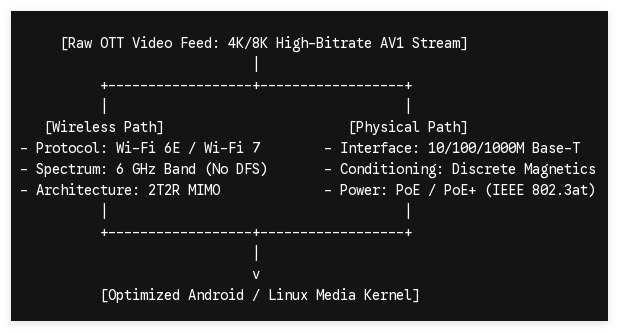

1. Livelli wireless di nuova generazione: implementazione Wi-Fi 6/6E/7 con 2T2R MIMO

In ambienti commerciali densi, come complessi di appartamenti a molti piani o hotel con più camere, la congestione RF nelle bande da 2,4 GHz e 5 GHz è la principale causa di perdita di pacchetti e ritardi nel buffer. Superare la vecchia tecnologia Wi-Fi 5 (802.11ac) è un requisito di base per le configurazioni ad alta disponibilità.

Il mandato 6 GHz (Wi-Fi 6E e 7)

I moderni SoC premium, come Amlogic S928X o S905X5 di prossima generazione, dispongono del supporto nativo per i chipset Wi-Fi 6E e Wi-Fi 7 tramite interfacce PCIe ad alta velocità. Utilizzando lo spettro di 6 GHz, questi moduli bypassano gli affollati canali sovrapposti delle bande legacy. Ciò garantisce al box TV OTT l'accesso a canali ampi e continui da 160 MHz che sono completamente esenti dai ritardi di rilevamento radar della selezione dinamica della frequenza (DFS) comuni alle reti aziendali.

Isolamento RF a livello hardware e progettazione dell'antenna

In SZTomato, il nostro team di ingegneri modifica il layout fisico del PCBA per prevenire EMI interne (interferenze elettromagnetiche):

• Schermatura RF: le schermature metalliche sono posizionate direttamente sul circuito integrato combinato Wi-Fi/Bluetooth per isolare i segnali di clock ad alta frequenza dal bus della memoria principale e dal PMIC.

• Sottosistemi MIMO 2T2R: invece di fragili antenne a traccia interna, implementiamo percorsi indipendenti a doppia trasmissione e doppia ricezione (2T2R). Per layout fisici impegnativi, l'alloggiamento è personalizzato per montare antenne dipolari esterne ad alto guadagno tramite connettori RP-SMA sicuri, mantenendo un blocco del segnale stabile anche fino a -75 dBm.

2. Infrastruttura cablata: integrazione Gigabit Ethernet e Power over Ethernet (PoE).

Mentre le opzioni wireless offrono flessibilità di installazione, le operazioni mission-critical come la segnaletica dello stadio o i terminali dei pazienti ospedalieri richiedono connessioni di linea fisiche.

Vero condizionamento della linea Gigabit

Molti dispositivi di vendita al dettaglio a basso costo presentano una configurazione Fast Ethernet 10/100M che limita il throughput reale al di sotto di 95 Mbps, insufficiente per il rendering video multistrato di picco. Le nostre revisioni hardware aziendali personalizzate modificano il sottosistema di rete per offrire una vera Gigabit Ethernet 10/100/1000M Base-T. Il layout incorpora blocchi di trasformazione magnetica discreti direttamente dietro la porta RJ45 per proteggere dalle scariche elettrostatiche e dalle riflessioni del segnale lungo le linee di rame estese.

Distribuzioni a cavo singolo tramite PoE

Per ridurre i costi di installazione in ambienti commerciali senza prese CA vicine, il PCBA può essere modificato per integrare un modulo attivo Power over Ethernet (PoE o PoE) conforme agli standard IEEE 802.3af/at. Questa modifica consente a un singolo cavo Cat5e/Cat6 di trasportare sia il flusso di dati ad alta velocità che fino a 25 W di alimentazione CC sicura a bassa tensione su una corsa di 100 metri.

3. Interfacce periferiche e AV: protezione delle pipeline di dati ad alta fedeltà

L'ecosistema di connettività di un TV box OTT aziendale si estende oltre l'interfaccia di rete; deve inoltre gestire le pipeline di dati direttamente ai display collegati e alle periferiche locali.

• Architettura HDMI 2.1a: l'utilizzo di HDMI 2.1a a larghezza di banda completa garantisce che il dispositivo possa trasmettere una risoluzione 4K a 60 Hz o 120 Hz (e fino a 8K a 60 Hz su ammiraglie come l'S928X) con tracciamento del colore profondo. Questa infrastruttura supporta funzionalità aziendali critiche come la modalità Auto Low Latency (ALLM) e l'Enhanced Audio Return Channel (eARC).

• Applicazione della pipeline crittografica: per trasmettere legalmente i canali globali premium, la nostra architettura firmware di basso livello garantisce la corretta implementazione dell'handshake di Widevine L1 o PlayReady Digital Rights Management (DRM) basati su hardware insieme alle chiavi HDCP 2.2/2.3 applicate sulla connessione del display fisico.

• Estensioni I/O industriali: per integrazioni specializzate, modifichiamo i layout di riferimento per sostituire le porte consumer standard con interfacce commerciali, come porte seriali RS-232/UART hardware dedicate per il controllo automatizzato del pannello, percorsi ottici S/PDIF per il routing di array audio esterni e linee USB 3.0 isolate per il backup locale dei contenuti flash ad alta velocità.

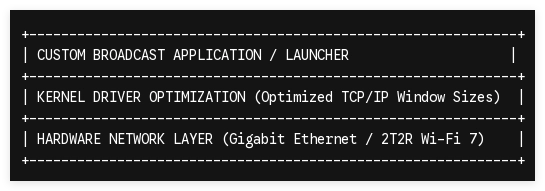

4. Ottimizzazione del software: ottimizzazione dei driver a livello di kernel del sistema operativo

Le porte fisiche ad alte prestazioni sono inefficaci se il sistema operativo introduce colli di bottiglia nell'elaborazione del software. I pacchetti Android consumer standard eseguono stack di rete generici che consumano risorse eccessive della CPU durante la gestione di pacchetti di dati ad alto volume sostenuti.

Il nostro framework di ingegneria del software ottimizza direttamente il kernel AOSP (Android Open Source Project) o Linux sottostante:

• Ottimizzazione dello stack di rete: regoliamo i parametri dello stack di rete per modificare le dimensioni principali della finestra TCP/IP e le allocazioni del buffer UDP, prevenendo la perdita di pacchetti durante i burst video live a bitrate elevato.

• Estensioni SDK per periferiche personalizzate: creiamo hook API di sistema personalizzati nel firmware root, consentendo agli operatori di attivare aggiornamenti silenziosi e automatizzati delle applicazioni tramite una piattaforma Over-The-Air (OTA) aziendale o di attivare in remoto le configurazioni di visualizzazione senza richiedere l'intervento fisico dell'utente.

Riepilogo: progettazione di una strategia di connettività per box TV OTT scalabile

La configurazione di un'impresa TV-box OTT deve corrispondere alle esigenze fisiche del suo ambiente di distribuzione. Affidarsi a dispositivi consumer standardizzati con opzioni di connettività limitate espone le reti a costi di manutenzione e tempi di inattività non necessari.
