Qual è la connessione preferita per Streaming Media Player TV?
Architettura hardware: selezione della connessione TV preferita per il lettore multimediale in streaming per flotte commerciali
I guasti hardware nei display commerciali distribuiti, siaNo essi reti di segnaletica digitale, TV interattive per il settore alberghiero o sistemi di conferenza aziendale, spesso sono riconducibili al livello fisico. Per gli integratori di sistemi e i responsabili degli approvvigionamenti OEM/ODM, la scelta di un lettore multimediale in streaming basato esclusivamente sulla potenza di elaborazione ignorando l'architettura dell'interfaccia di visualizzazione introduce rischi di implementazione a lungo termine.
Scegliere il preferito lettore multimediale in streaming La connessione TV richiede il bilanciamento dei requisiti di larghezza di banda, durata meccanica e protocolli di comunicazione a livello di firmware.
1. HDMI 2.1 vs USB-C DP Alt Mode: larghezza di banda commerciale e compromesso energetico

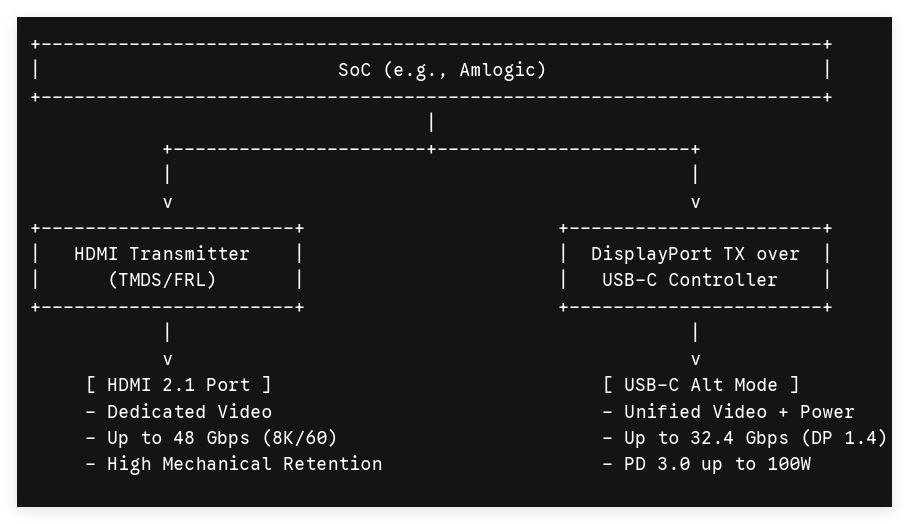

Nelle implementazioni aziendali, la scelta tra la modalità alternativa DisplayPort HDMI e USB Type-C (modalità DP Alt) determina la progettazione strutturale del gruppo scheda a circuito stampato (PCBA).
HDMI 2.1: la base per la segnaletica 4K/8K non compressa
HDMI 2.1 rimane l'interfaccia standard del settore per i lettori multimediali dedicati. La transizione dalla segnalazione differenziale minima di transizione (TMDS) utilizzata in HDMI 2.0 alla segnalazione Fixed Rate Link (FRL) consente all'HDMI 2.1 di raggiungere una larghezza di banda aggregata di 48 Gbps.
-
Esecuzione nativa 4K a 120 Hz e 8K a 60 Hz: fondamentale per gli array di vendita al dettaglio ad altissima definizione senza ricorrere a un pesante sottocampionamento della crominanza (mantenendo la profondità del colore 4:4:4 non compressa).
-
Stabilità meccanica: i connettori HDMI standard offrono una maggiore resistenza strutturale contro le forze di taglio se abbinati a viti di bloccaggio o staffe del telaio industriale, riducendo al minimo le disconnessioni fisiche in ambienti pubblici ad alte vibrazioni.
Modalità alternativa USB-C DP: l'interfaccia unificata per chioschi interattivi
USB-C utilizza il protocollo DisplayPort sulle sue corsie ad alta velocità gestendo contemporaneamente dati e alimentazione tramite USB Power Delivery (USB PD 3.0).
-
Topologia a cavo singolo: mappa i segnali video nativi DisplayPort 1.4 o 2.0 insieme ai dati touch-screen bidirezionali (USB 2.0/3.2 Gen 2) e fino a 100 W di alimentazione su un unico cavo.
-
Adatta al caso d'uso: ideale per chioschi POS interattivi e installazioni di ospitalità intelligenti, riducendo significativamente l'ingombro dei cavi e il lavoro di assemblaggio.
2. Risoluzione degli errori di handshake EDID e dei conflitti HDCP nell'hardware distribuito

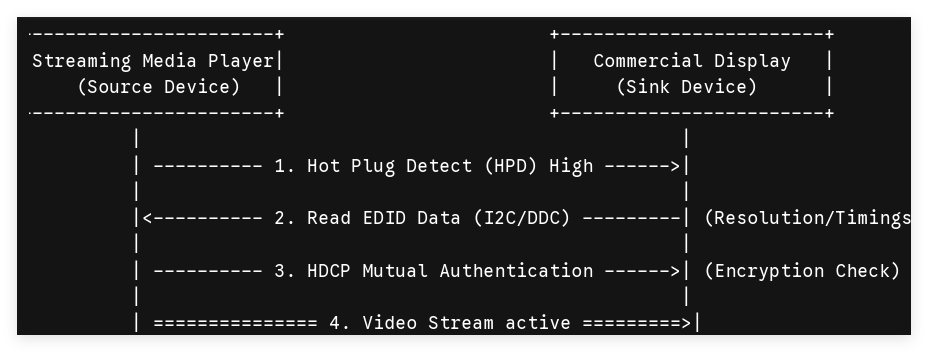

Un driver significativo dei ticket di supporto post-distribuzione è il fenomeno dello "schermo nero". Ciò si verifica quando il lettore multimediale in streaming non riesce ad analizzare i dati EDID (Extended Display Identification Data) o rilascia le chiavi HDCP (High-bandwidth Digital Content Protection) durante gli eventi hot-plug.
Quando un display commerciale si spegne e riaccende durante gli orari di inattività, il pin Hot Plug Detect (HPD) si abbassa. All'avvio, se la ROM EDID del display non risponde entro le finestre dei millisecondi definite dalle specifiche HDMI, il sistema operativo del box Android TV imposta automaticamente una risoluzione sicura (spesso 720p) o interrompe completamente l'uscita video.
Mitigazioni a livello di firmware per la personalizzazione OEM/ODM
Per garantire la resilienza operativa, gli ingegneri hardware devono implementare specifici override del firmware all'interno del bootloader (uboot) e a livello di kernel:
-
Emulazione EDID e hardcoding: per le distribuzioni a display fisso (ad esempio, pannelli di segnaletica standard 1080p o 4K), il kernel deve essere aggiornato per ignorare il polling DDC (Display Data Channel) in tempo reale. Forzare un file di configurazione EDID statico e localizzato garantisce che il lettore riproduca la risoluzione target indipendentemente dallo stato di alimentazione del display.
-
Logica di fallback HDCP: nelle architetture commerciali che visualizzano contenuti aziendali o di menu non protetti, i controlli HDCP devono essere disabilitati a livello di codice a livello di kernel Android (property_set("media.vendor.hdcp.value", "0")). Ciò elimina il ciclo costante di riautenticazione crittografica, prevenendo cadute intermittenti del segnale causate dall'invecchiamento delle matrici o dai lunghi cavi ottici attivi (AOC).
3. Matrice ingegneristica comparata: interfacce di visualizzazione commerciali
La seguente suddivisione fornisce un confronto architettonico diretto delle interfacce di visualizzazione primarie utilizzate durante la fase di ingegneria e progettazione PCBA per i dispositivi di streaming B2B.
| Parametro tecnico | HDMI 2.1 (FRL) | USB-C (modalità DP Alt 1.4) | HDMI 2.0 precedente (TMDS) |
|---|---|---|---|
| Larghezza di banda nativa massima | 48 Gbps | 32,4 Gbps | 18,0 Gbps |
| Risoluzione/Aggiornamento massima | 8K a 60 Hz / 4K a 120 Hz | 8K a 30 Hz / 4K a 60 Hz | 4K a 60 Hz |
| Corsie dati bidirezionali | No (limitato a CEC/ARC) | Sì (USB 3.2 Gen 2 fino a 10 Gbps) | No |
| Erogazione di potenza nativa | No (solo segnale) | Sì (fino a 100 W PD 3.0) | No |
| Punto di guasto primario | Usura meccanica della porta senza hardware di bloccaggio | Disallineamento del perno sotto stress laterale | La saturazione della larghezza di banda causa rumore nel segnale |
| Applicazione target B2B | Loop di segnaletica digitale 24 ore su 24, 7 giorni su 7, a bitrate elevato | Chioschi touchscreen interattivi, hardware per scrivanie pulite | TV alberghiere economiche per l'ospitalità |
4. Ottimizzazione del sourcing OEM/ODM: allineamento della scelta dell'interfaccia con l'architettura del sistema
Gli ingegneri devono scegliere le configurazioni dell'interfaccia in base all'ambiente fisico dell'installazione:
-
Long-Distance Signal Routing (>10 Meters): HDMI 2.1 paired with Active Optical Cables (AOC) is preferred. AOC converts electrical signals to optical pulses right inside the connector head, preventing electromagnetic interference (EMI) from high-voltage lines in industrial environments.
-
Involucri integrati a collegamento diretto: la modalità USB-C DP Alt offre risparmi strutturali. L'eliminazione di involucri di alimentazione CC separati e schede controller touch USB ausiliarie riduce i costi della distinta base (BOM) e aumenta il tempo medio tra i guasti (MTBF) riducendo il numero di punti di saldatura discreti.
Progettare lettori multimediali personalizzati su scala globale
Per massimizzare i tempi di attività dell'hardware nelle implementazioni commerciali internazionali è necessario andare oltre le specifiche di base del consumatore. L'affidabilità dell'hardware dipende dalla progettazione pulita del layout del PCBA, dalla solida protezione ESD sulle corsie differenziali e dalla gestione deterministica del firmware dei protocolli EDID.
In qualità di partner di produzione ODM/OEM affermato, specializzato in box TV Android ad alte prestazioni e schede logiche per segnaletica digitale, SZTomato offre modifiche firmware su misura e interfacce hardware rinforzate costruite per un funzionamento continuo 24 ore su 24, 7 giorni su 7. Contatta oggi stesso il nostro team di tecnici per rivedere le specifiche del tuo progetto, ottenere file di layout Gerber o richiedere build di kernel personalizzate ottimizzate per la tua rete display aziendale.
