Ingegneria del livello fisico: massimizzare i tempi di attività nelle distribuzioni dei media commerciali

Nel provisioning elettronico B2B di grandi volumi, i problemi di ingegneria strutturale di solito emergono nell'interfaccia fisica tra il core di riproduzione e il pannello. Una delle principali sfide operative per gli integratori di sistemi è rappresentata dalle interruzioni del segnale, che possono portare a schermate nere, declassamenti della risoluzione e blocco dell'hardware. Queste interruzioni sono spesso causate da handshake errati dell'interfaccia piuttosto che da limitazioni di elaborazione del sistema su chip (SoC).

La scelta della connessione ottimale dal lettore multimediale in streaming alla TV richiede la valutazione dei requisiti di throughput dei dati, del sovraccarico di protezione dalla copia e della stabilità del segnale elettronico. Per le reti aziendali che operano 24 ore su 24, 7 giorni su 7, la scelta del metodo di connessione deve supportare le richieste di implementazione remota, resistere alle interferenze EM e garantire una conservazione coerente dell'handshake del segnale.

Analisi tecnica: il dominio di HDMI 2.1b nelle interconnessioni commerciali

Mentre le installazioni legacy utilizzavano array di componenti o matrici VGA personalizzate, l'infrastruttura commerciale standard è confluita attorno allo standard HDMI 2.1b. Alternative come DisplayPort 2.1b forniscono un valore significativo nelle configurazioni PC multi-monitor localizzate e nel collegamento a catena delle workstation tramite Multi-Stream Transport (MST). Tuttavia, l’ecosistema globale di produzione dei pannelli di visualizzazione rimane strettamente ottimizzato attorno alle architetture di segnalazione HDMI.

1. Gestione della larghezza di banda e protocolli di segnalazione

HDMI 2.1b espande il limite massimo di trasmissione grezza da 18 Gbps di HDMI 2.0 a 48 Gbps. Questa crescita è guidata dal passaggio dalla codifica TMDS (Transition-Minimized Differential Signaling) alla codifica FRL (Fixed Rate Link).

Per le implementazioni multimediali commerciali, questo margine di larghezza di banda consente una risoluzione 4K non compressa con frequenze di aggiornamento di 120 Hz con profondità di colore di 10 o 12 bit. Questa funzionalità previene le bande di colore e la sfocatura del testo spesso causate dal sottocampionamento della crominanza 4:2:0 su interfacce limitate.

2. Risoluzione del collo di bottiglia dell'handshake EDID

I metadati EDID (Extended Display Identification Data) rappresentano un punto di errore comune nelle distribuzioni AV di fornitori misti. Quando un lettore multimediale in streaming Android Open Source Project (AOSP) si avvia, legge il profilo EDID del display sul Display Data Channel (DDC) basato su I2C. Questo payload delinea le risoluzioni pixel native, gli spazi colore e i limiti dei tempi audio.

Se questo handshake viene interrotto, a causa di matrici hardware intermedie, estensori di segnale o cavi a basso costo, il lettore multimediale in streaming passa per impostazione predefinita a una risoluzione di uscita sicura di 720p o interrompe completamente la trasmissione del video.

Per evitare questo problema, l'hardware di livello commerciale richiede un'emulazione EDID dedicata a livello di firmware o profili di sistema codificati. Ciò garantisce che l'unità di elaborazione video (VPU) mantenga una configurazione di uscita con risoluzione attiva indipendentemente dai cambiamenti di stato del pannello in tempo reale.

3. Conformità HDCP e crittografia dei collegamenti

La protezione dei contenuti digitali a larghezza di banda elevata (HDCP 2.2/2.3) introduce la crittografia obbligatoria dei collegamenti per i percorsi dei contenuti premium. Se l'handshake dell'hardware fallisce in qualsiasi punto del collegamento fisico, lo schermo diventerà nero.

Le configurazioni aziendali gestiscono questo rischio utilizzando Board Support Packages (BSP) avanzati. Questi pacchetti possono convertire la crittografia HDCP 2.2 a livello sorgente in HDCP 1.4 per infrastrutture legacy o ignorare completamente l'handshake su reti di segnaletica aziendale proprietarie e non protette.

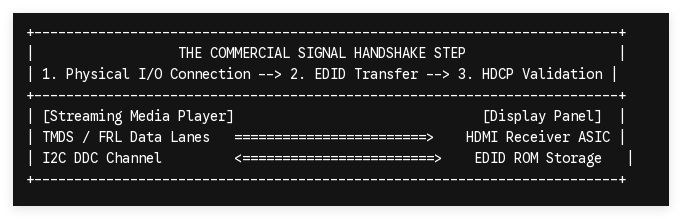

Matrice di confronto delle interconnessioni hardware

Superare le sfide legate alla distanza e al controllo nelle operazioni della flotta

L'implementazione di connessioni fisiche in ambienti commerciali presenta sfide di integrazione uniche che non esistono nelle configurazioni domestiche dei consumatori.

Mitigare la perdita di segnale nelle corse a lunga distanza

I cavi HDMI passivi in rame standard subiscono una significativa perdita di segnale ad alta frequenza su distanze superiori a 5 metri. Questa attenuazione corrompe i pacchetti di dati FRL richiesti per i loop ad alta risoluzione.

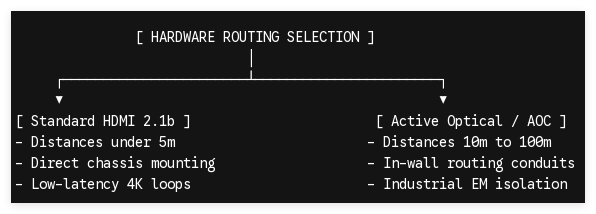

• La soluzione: per corse comprese tra 10 e 100 metri, specificare i cavi ottici attivi (AOC). Queste interconnessioni ibride convertono i segnali dei mezzi elettrici in impulsi luminosi all'interno dell'alloggiamento del connettore, garantendo una trasmissione senza perdite su lunghe distanze senza richiedere amplificatori di potenza esterni.

Gestione automatizzata tramite Consumer Electronics Control (CEC)

La commutazione manuale dell'alimentazione su migliaia di display sparsi è logisticamente impossibile. Commerciale lettori multimediali in streaming sfrutta il bus HDMI CEC a conduttore singolo (pin 13) per controllare le operazioni di visualizzazione di base.

• La soluzione: le immagini di sistema personalizzate presentano script di iniezione specializzati. Quando il lettore si risveglia da uno stato inattivo tramite comando cloud remoto, invia un codice esadecimale standardizzato lungo la pipeline HDMI. Ciò accende il pannello del display, imposta la sorgente di ingresso corretta e adatta automaticamente il volume, senza bisogno di risoluzione dei problemi manuale in loco.

Approvvigionamento strategico: ottimizzazione dei profili di output per il tuo progetto

Per le principali operazioni aziendali, specificare HDMI 2.1b come interfaccia principale garantisce compatibilità hardware a lungo termine tra diversi parchi display. L'ampia disponibilità di silicio conforme, combinata con robuste funzionalità di anti-aliasing e profondità del colore, lo rendono lo standard di connessione preferito per le infrastrutture moderne.

Collabora con un fornitore hardware OEM/ODM esperto

Costruire un sistema di distribuzione multimediale stabile richiede una profonda conoscenza tecnica. Siamo specializzati nell'ingegneria di livello commerciale Lettore multimediale in streaming hardware, che offre configurazioni PCBA su misura, porte I/O robuste e build firmware AOSP personalizzate progettate per eliminare gli errori di handshake della connessione sul campo.

Contatta oggi stesso la nostra divisione di consulenza tecnica per analizzare le specifiche della tua infrastruttura, richiedere campioni di valutazione ROM personalizzati o coordinare i prezzi di produzione di grandi volumi per la tua prossima implementazione commerciale.
