Как подключить Google ТВ-бокс? Руководство по корпоративной интеграции и настройке
Схема подключения аппаратного обеспечения Google ТВ-бокс коммерческого уровня обеспечивает надежность корпоративных цифровых вывесок, интерактивных систем гостиничного бизнеса и сетей Edge-воспроизведения. В то время как потребительские установки полагаются исключительно на базовые подтверждения HDMI, развертывание на уровне предприятия требует строгого соблюдения ограничений физического интерфейса, криптографических протоколов и стабильности встроенного ПО.
Оценка физического, сетевого и системного уровней аппаратного соединения обеспечивает продолжительное время безотказной работы сложных коммерческих установок.
1. Техническая архитектура: физическое соединение и соединение на уровне протокола

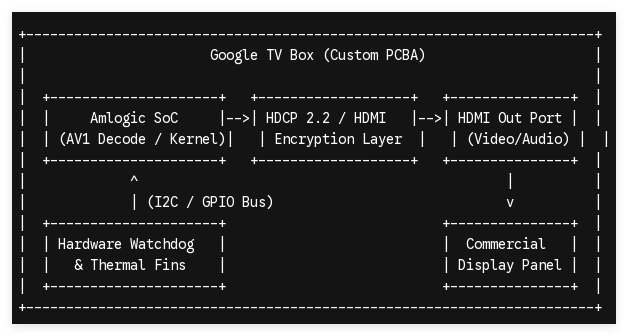

Надежное развертывание начинается со структурированной последовательности подключений. На схеме ниже показано стандартное оборудование и маршрутизация данных, необходимые для поддержания целостности системы между системным чипом и периферийной архитектурой.
Этап 1. Подтверждение HDMI и соответствие HDCP
Подключение Google ТВ-бокс с коммерческой панелью дисплея требуется немедленное криптографическое подтверждение связи с помощью технологии защиты широкополосного цифрового контента (HDCP 2.2) по каналу HDMI. Для системных интеграторов, использующих матричные коммутаторы или удлинители HDMI-over-IP на большие расстояния, сбой в этом обмене ключами приводит к черному экрану или снижению резервного разрешения 480p.
-
Используйте высокоскоростные экранированные кабели HDMI 2.1 для устранения электромагнитных помех (EMI) в стойках с высокой плотностью размещения.
-
Убедитесь, что целевая панель дисплея поддерживает собственный EDID (расширенные идентификационные данные дисплея), отправленные графической платформой устройства, чтобы избежать искажения соотношения сторон или несовпадающей частоты обновления.
Этап 2: Подача электроэнергии и термическая стабилизация
Промышленные установки не могут полагаться на нестабильное питание USB от панели дисплея. Корпоративным системам требуется выделенный регулируемый блок питания постоянного тока 5 В/2 А или 12 В/1 А.
-
Проблема: непрерывные циклы декодирования видео AV1 создают пики переменного тока, которые могут вызвать микропадения напряжения на низковольтных модулях питания, что приводит к неожиданным сбоям в работе ядра или повреждению хранилища.
-
Решение: в пользовательских конфигурациях оборудования на печатной плате должны быть предусмотрены твердотельные конденсаторы и интегральные схемы управления питанием (PMIC) премиум-класса, чтобы сгладить колебания тока во время интенсивных рабочих нагрузок.
2. Преодоление промышленных экологических ограничений посредством модификации OEM/ODM
Стандартное оборудование для розничной торговли часто выходит из строя при использовании внутри закрытых киосков, досок меню или наружных корпусов цифровых вывесок. Основной точкой отказа является тепловое насыщение, за которым следуют ограничения периферийных подключений.
| Операционный риск | Ограничения на оборудование для розничной торговли | Инженерное решение SZTomato OEM/ODM |
|---|---|---|
| Термическое регулирование | Пассивные пластиковые корпуса приводят к падению тактовой частоты процессора при непрерывном декодировании 4K. | Изготовленное на заказ шасси из алюминиевого сплава, действующее как радиатор прямого контакта; модифицированные пути рассеивания тепла. |
| Периферийные капли | Стандартным USB-портам не хватает удерживающей силы и стабильности питания шины для внешних сенсорных слоев. | Индивидуальная компоновка печатных плат с блокируемыми разъемами, портами с высокой степенью фиксации и выделенными шинами питания через GPIO/I2C. |
| Петли для обуви и вешалки | Для зависания ОС требуется ручное выключение и включение питания, что приводит к критическим простоям служб. | Аппаратный сторожевой таймер (WDT), встроенный непосредственно в плату, для автоматической перезагрузки ядра во время не отвечающих циклов. |
Переработав базовую эталонную плату от таких производителей полупроводников, как Amlogic или Rockchip, можно адаптировать аппаратную схему для размещения определенных внутренних разъемов, дополнительных аудио-ЦАП или многоканальных последовательных портов управления RS-232. Это позволяет Google ТВ-бокс вести себя как интегрированная подсистема, а не как изолированный потребительский аксессуар.
3. Настройка прошивки: оптимизация ядра Android для обеспечения коммерческой работоспособности
Подключение оборудования – это только полдела; операционная система должна быть оптимизирована для работы в среде развертывания без вмешательства человека. Стандартные среды Google TV включают ориентированные на потребителя средства запуска, интенсивную фоновую телеметрию и автоматические циклы обновлений, которые могут привести к поломке программных приложений в одночасье.
Поведение при загрузке и блокировки киоска

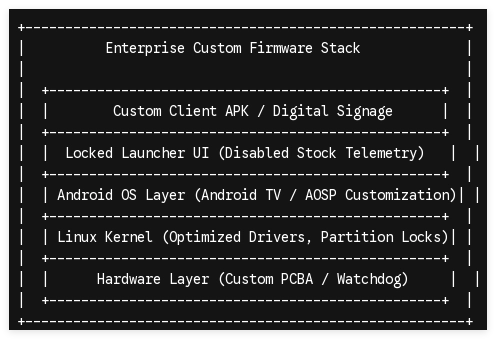

Посредством глубокой модификации на уровне прошивки исходного проекта Android (AOSP) или образа системы Google TV системные инженеры могут достичь заблокированного состояния одноцелевого выполнения:
-
Загрузочная анимация и брендинг логотипа-заставки. Вставка логотипов, специфичных для клиента, непосредственно в раздел загрузчика обеспечивает профессиональный вид с момента подачи питания.
-
Автозапуск и режим киоска: изменение уровня платформы для автоматического запуска определенного клиентского APK при загрузке, полностью минуя собственный мастер настройки или главный экран.
-
Строка состояния и ограничение навигации: отключение доступных пользователю раскрывающихся меню, регуляторов громкости и панелей настроек на уровне ядра для предотвращения несанкционированного вмешательства на месте.
Централизованная OTA-инфраструктура
Коммерческие устройства, разбросанные по разным географическим сетям, невозможно обновить вручную. Надежное развертывание основано на выделенном частном сервере системы обновлений по беспроводной сети (OTA). Встраивая пользовательские конфигурации регистрации OTA в свойства системы (build.prop), менеджеры предприятия могут автоматически в фоновом режиме отправлять проверенные разностные обновления, исправления безопасности или обновления приложений, гарантируя, что все подключенные устройства остаются безопасными и работоспособными, не нарушая работу активных полевых систем.
4. Защита потоковой инфраструктуры корпоративного уровня
Для системных интеграторов покупка обычных розничных потоковых проигрывателей создает неуправляемые риски в коммерческих проектах. Для максимизации рентабельности проекта и эксплуатационной надежности требуется партнер, который специализируется на оптовом производстве B2B и глубокой инженерной настройке.
SZTomato обеспечивает полный инженерный контроль над жизненным циклом вашего оборудования. Наши решения — от первоначальной корректировки компоновки печатной платы и изготовления специализированного металлического корпуса до низкоуровневой оптимизации ядра Android и пользовательской интеграции API — гарантируют, что ваша инфраструктура соответствует строгим коммерческим стандартам.
Поговорите с нашей командой инженеров о требованиях к индивидуальной печатной плате или встроенному ПО.
