Руководство покупателя ТВ-приставки (STB) WiFi 6

Руководство по выбору коммерческих телевизионных приставок (STB) Wi-Fi 6: кремний, разработка радиочастотных печатных плат и управление автопарком

Общеотраслевой переход к видеопотокам 4K AV1 с высокой скоростью передачи данных в сочетании с растущей перегрузкой спектра в многоквартирных домах (MDU), гостиницах и корпоративных помещениях — обнажил физические ограничения устаревшего оборудования Wi-Fi 5 (802.11ac). Когда десятки потоковых устройств конкурируют за одну и ту же точку доступа 5 ГГц, Wi-Fi 5 использует CSMA/CA (множественный доступ с контролем несущей и предотвращением конфликтов), заставляя телевизионные приставки (STB) ждать свободного эфирного времени. В результате раздувание буфера, дрожание задержки и пропуск кадров ухудшают работу IPTV, OTT и цифровых вывесок.

Интеграция Wi-Fi 6 (IEEE 802.11ax) в коммерческую приставку (STB) устраняет эти узкие места за счет внедрения множественного доступа с ортогональным частотным разделением каналов (OFDMA), многопользовательского MIMO (MU-MIMO), целевого времени пробуждения (TWT) и окраски BSS. Однако для достижения истинной производительности корпоративного уровня необходимо выйти за рамки маркетинговой этикетки Wi-Fi 6 на розничной упаковке. Для отделов закупок и системных интеграторов успех зависит от оценки радиочастотной изоляции на уровне платы, конвейеров декодирования SoC, низкоуровневой оптимизации ядра и инфраструктуры удаленного обслуживания.

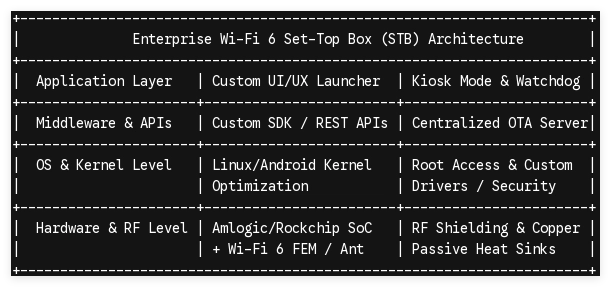

Кремниевая архитектура и дизайн RF PCBA: за пределами стандартных модулей 802.11ax

Интеграция Wi-Fi 6 в корпоративную печатную плату требует строгого проектирования совместной работы между высокочастотной беспроводной подсистемой, шинами памяти и процессорными ядрами. Бюджетные потребительские STB используют общие трассировочные линии, не имеют надлежащего радиочастотного экранирования и используют дешевые внутренние антенны, что приводит к серьезным потерям пакетов во время длительного многопоточного воспроизведения.

1. Кремниевая обработка и разгрузка кодеков

Wi-Fi 6 обеспечивает беспроводной канал, но основная система-на-кристалле (SoC) должна декодировать входящие видеопотоки без дрожания кадров:

• Amlogic S905X4: четырехъядерный процессор ARM Cortex-A55, обеспечивающий собственное аппаратное декодирование 4K60 AV1, VP9 и H.265. В сочетании с 2x2 MIMO Wi-Fi 6 он обрабатывает устойчивые многоадресные потоки IPTV с высокой скоростью передачи данных с минимальной загрузкой процессора.
• Серия Amlogic S905X5/S905X5M: изготовлена ​​на усовершенствованных узлах (6 нм) с тактовой частотой до 2,5 ГГц. Он добавляет аппаратную готовность к VVC (H.266) и масштабирование видео со сверхвысоким разрешением (AI-SR) на основе искусственного интеллекта, что делает его идеальным механизмом для развертывания телекоммуникаций следующего поколения.

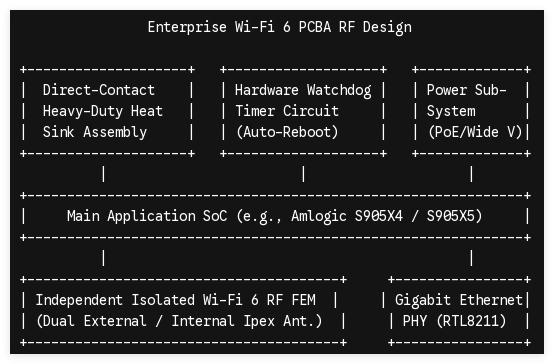

2. Схема RF PCBA, FEM и разделение антенн.

• ВЧ-модули внешнего интерфейса (FEM): конструкции печатных плат коммерческого уровня включают в себя мощные внешние FEM (LNA усилитель мощности), а не полагаются на слабые внутренние радиомодули SoC. Это повышает чувствительность сигнала на 3–5 дБм через стены и металлические корпуса.

• Изоляция и экранирование трассировки: высокоскоростные шины RAM (LPDDR4/DDR4) генерируют электромагнитные помехи (EMI) в диапазонах 2,4 ГГц и 5 ГГц. Корпоративные печатные платы оснащены специальными металлическими экранирующими кожухами над набором микросхем Wi-Fi и оперативной памятью, а также отдельными антенными выводами для подключения к IPEX 2,4 ГГц и 5 ГГц, а не антеннами с нанесенными следами.

Настройка операционной системы и ядра: устранение пользовательского раздутого ПО

Телеприставка (STB), работающая на предприятии или в коммерческом помещении, не может поддерживать стандартные фоновые обновления Android TV, всплывающие окна или агрессивные режимы энергосбережения, которые отключают фоновые службы. Коммерческий успех требует настроенного ядра Android или Linux, специально настроенного для непрерывной работы приложений.

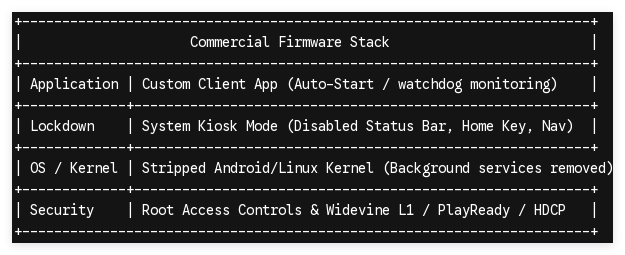

Основные протоколы настройки прошивки

1. Режим киоска и блокировка пользовательского интерфейса: отключает панели навигации, меню настроек, установщики приложений и оттенки уведомлений. Устройство загружается непосредственно в пользовательский интерфейс IPTV клиента или в приложение Signage менее чем за 20 секунд.

2. Автоматическое восстановление питания (уровень U-Boot): изменяет загрузчик, чтобы устройство автоматически включалось и возобновляло воспроизведение сразу после восстановления питания, устраняя ручные триггеры дистанционного управления.

3. Пользовательский SDK/доступ к системному API: предоставляет системным интеграторам программный контроль над выводом на дисплей (HDMI CEC, блокировка разрешения, поворот ориентации), диагностическими метриками Wi-Fi (RSSI, SNR, использование канала) и аппаратными перезагрузками.

4. Корневой доступ и обеспечение безопасности: предоставляет root-права для автоматического обновления приложений, одновременно интегрируя аппаратное хранилище ключей для защиты контента Widevine L1, PlayReady и HDCP 2.2/2.3 DRM.

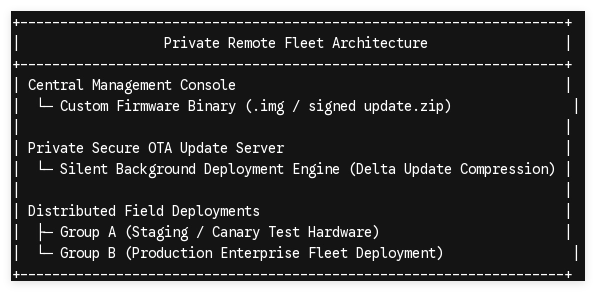

Развертывание и управление автопарком: частная инфраструктура OTA

Развертывание тысяч Wi-Fi 6 Телеприставки в нескольких коммерческих филиалах без удаленного управления создает огромные риски при обслуживании. Ручные обновления через USB на месте быстро съедают эксплуатационные запасы.

Стандарты работы флота

• Частные выделенные OTA-серверы. Устройства B2B подключаются напрямую к частным, принадлежащим клиенту или размещенным поставщиком OTA-серверам, а не к конечным точкам общедоступного облака. Обновления планируются в непиковые часы и устанавливаются в фоновом режиме.

• Обновления Delta Patch: передача полных образов ОС объемом 1 ГБ по беспроводным соединениям приводит к потере полосы пропускания. Корпоративные конвейеры OTA компилируют дельта-исправления (10–50 МБ), содержащие только измененные двоичные файлы системы и обновления приложений.

• Аппаратные сторожевые таймеры: в случае полной блокировки ОС встроенный физический сторожевой таймер отключает и восстанавливает питание, обеспечивая надежность самовосстановления без вызова технического специалиста.

Партнер с SZTomato для Enterprise STB Engineering

Стандартная розничная торговля Телеприставки отсутствуют радиочастотная изоляция, система охлаждения, управление системой и стабильность жизненного цикла, необходимые для критически важных развертываний. Успешные коммерческие проекты требуют производства специализированного оборудования, подкрепленного разработкой встроенного программного обеспечения низкого уровня.

Как производитель B2B, специализирующийся на Android TV Box, OTT-плеерах и оборудовании Digital Signage, SZTomato предоставляет комплексные инженерные услуги OEM/ODM:

• Модификация PCBA и радиочастотная настройка: индивидуальная компоновка печатных плат, мощная интеграция Wi-Fi 6 FEM, модули PoE (питание через Ethernet), последовательные интерфейсы RS-232 и подсистемы питания с широким диапазоном напряжений.

• Прошивка и разработка ядра: пользовательские сборки ОС Android/Linux, удаление ненужного ПО, настраиваемая анимация загрузки, заблокированные средства запуска киоска и интеграция выделенных системных API.

• Решения для промышленного охлаждения: специализированные сверхпрочные алюминиевые радиаторы, предназначенные для круглосуточной работы при высоких температурах.

• Обеспечение частного парка: предварительно настроенное устройство, указывающее на вашу частную инфраструктуру OTA-обновлений, предустановленные клиентские приложения и брендинг упаковки на заводском уровне.

Спроектируйте свою аппаратную платформу Wi-Fi 6. Свяжитесь с командой инженеров SZTomato сегодня, чтобы представить свои технические характеристики, заказать индивидуальный образец оборудования или проконсультироваться напрямую с нашими старшими архитекторами оборудования B2B.
