Полное руководство по OEM/ODM Smart TV Box

Полное руководство OEM/ODM Смарт-ТВ-бокс: Аппаратные решения для инженерных предприятий

Традиционная готовая модель закупок оборудования для потоковой передачи мультимедиа больше не пригодна для коммерческого внедрения. По мере того, как операторы связи, гостиничные сети и интеграторы цифровых вывесок масштабируют свою инфраструктуру, они постоянно сталкиваются с критическими узкими местами: нестабильностью системы, вызванной тепловыми конструкциями потребительского уровня, жесткой стандартной прошивкой, которая предотвращает контроль распределения загрузки, и отсутствием сторожевых схем на аппаратном уровне.

В коммерческой экосистеме B2B Смарт-ТВ-бокс не является потребительским медиаплеером; это интегрированное периферийное устройство. Успешное выполнение Смарт-ТВ-бокс Проект OEM/ODM требует смещения акцента с поверхностного промышленного дизайна на низкоуровневую настройку оборудования и разработку на уровне встроенного ПО.

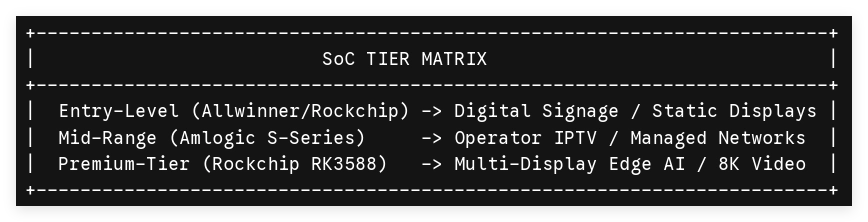

1. Выбор системы на кристалле (SoC): баланс вычислительной мощности и юнит-экономики

Кремниевая основа определяет операционные границы, периферийную поддержку и долгосрочную жизнеспособность вашего оборудования. Выбор правильной архитектуры SoC предотвращает чрезмерное проектирование, обеспечивая при этом соответствие оборудования конкретным рабочим нагрузкам коммерческих приложений.

Уровень начального уровня: Allwinner H618 / Rockchip RK3528

• Целевые области применения: стандартные цифровые вывески, интерактивные киоски, статические доски меню.

• Технические характеристики: Оптимизирован для экономичных проектов, требующих непрерывного зацикливания видео 1080p или базового 4K. Периферийные интерфейсы обычно ограничены PCIe 2.0 и USB 2.0, что делает их идеальными для развертываний, где внешняя высокоскоростная передача данных не является основным требованием.

Средний уровень: Amlogic S905X4 / S905Y4

• Целевые области применения: приставки IPTV операторов связи, управляемые сети гостиниц, основные потоковые устройства.

• Технические характеристики: Собственное аппаратное декодирование для кодека AV1, которое снижает потребление полосы пропускания до 30% по сравнению с H.265/HEVC. Эти процессоры оснащены надежными аппаратными конвейерами DRM, необходимыми для доставки контента премиум-класса.

Премиум-уровень высокой производительности: Rockchip RK3588 / RK3588S

• Целевые приложения: обработка Edge AI, многоэкранные видеостены, высококачественные медицинские дисплеи и многоканальные интерактивные камеры.

• Технические характеристики: Восьмиядерная архитектура (4 × Cortex-A76 и 4 × Cortex-A55) в сочетании со встроенным процессором 6 TOPS. Этот процессор поддерживает собственное декодирование видео 8K со скоростью 60 кадров в секунду, одновременный многоканальный видеовыход через независимые контроллеры HDMI и конфигурации с двумя Gigabit Ethernet.

2. Архитектурная настройка PCBA и модификация оборудования.

Настоящее проектирование ODM начинается на уровне сборки печатной платы (PCBA). Готовые макеты редко соответствуют специализированным конфигурациям коммерческого развертывания.

Custom PCBA Layer Layout Options: [4-Layer Standard FR4] ---> [6-Layer High-Density Interconnect (HDI)]
                                                                                                         (Оптимизирован для обеспечения целостности высокоскоростного сигнала)

Схемы подачи питания и сторожевого таймера

Коммерческие среды требуют автономной непрерывности работы. В конструкциях ODM стандартные потребительские входы питания заменяются входами постоянного тока с широким диапазоном напряжения (например, 9–36 В) для работы с нестабильными электросетями. Крайне важно, что интеграция схемы контроля физического оборудования предотвращает сбои на местах; Аппаратная микросхема постоянно опрашивает операционную систему, выполняя жесткую холодную перезагрузку, если обнаруживается паника ядра или зависание системы.

Расширение периферийных устройств и расположение интерфейса

Случаи промышленного использования требуют целевых конфигураций ввода/вывода. Аппаратные модификации включают замену стандартных потребительских портов на:

• Последовательные интерфейсы RS232/RS485: для прямой интеграции с устаревшим промышленным оборудованием, контроллерами автоматизации и централизованными системами управления.

• Питание через Ethernet (PoE/PoE): обеспечивает возможность передачи данных и мощность до 25,5 Вт по одному кабелю Cat6, устраняя необходимость в локальных розетках переменного тока в точке установки.

• Слоты расширения M.2 / mini-PCIe: для обновляемых на месте модулей сотовой связи 4G LTE/5G с двумя лотками для SIM-карт, обеспечивающих резервирование сети.

Тепловая инженерия и смягчение последствий

Термическое регулирование снижает производительность процессора и сокращает срок службы компонентов. В конструкциях ODM корпоративного уровня используются толстые алюминиевые радиаторы, закрепленные механическими подпружиненными винтами, а не хрупкой термолентой. Для развертываний с высокой нагрузкой сам структурный корпус спроектирован как блок рассеивания тепла из активного сплава, гарантируя, что температура соединений будет значительно ниже 85 ∘C во время устойчивых вычислительных нагрузок 24 часа в сутки, 7 дней в неделю.

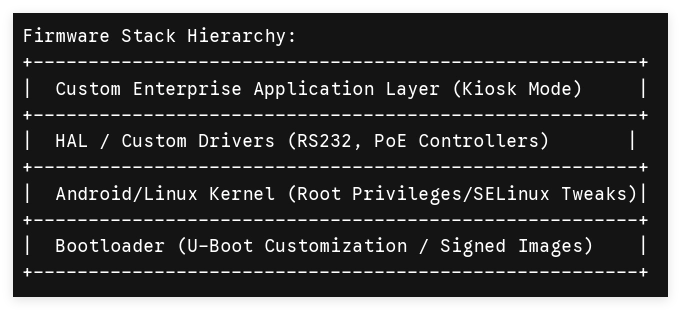

3. Разработка прошивки: глубокая настройка ОС и рут-контроль

Безопасное и надежное коммерческое развертывание требует удаления слоев операционной системы, ориентированных на потребителя, для создания изолированной специализированной программной среды.

Настройка загрузчика и реализация брендинга

Проектирование ODM позволяет вносить изменения непосредственно в основной загрузчик (обычно U-Boot). Это обеспечивает плавное взаимодействие с брендом благодаря миллисекундному включению питания, реализации постоянной, энергонезависимой анимации загрузки и пользовательских заставок, которые невозможно перезаписать при сбросе настроек к заводским.

Корневой доступ и системные привилегии

В отличие от розничных устройств, где root-доступ заблокирован, коммерческим операторам необходим глубокий контроль над системой. Настройка встроенного ПО предоставляет выборочные root-права, адаптированные к конкретным корпоративным приложениям, что позволяет выполнять фоновое обновление программного обеспечения, удаленное изменение конфигурации и включение и выключение периферийных устройств без вмешательства пользователя.

Корпоративная блокировка и настройки киоска

Чтобы защитить общедоступные системы от несанкционированного доступа, стандартная программа запуска Android заменена на уровне прошивки. Особенности включают в себя:

• Режим настоящего киоска: блокирует устройство в одном целевом приложении, отключая доступ к строкам состояния, аппаратным кнопкам навигации и меню системных настроек.

• Глобальные ограничения портов ADB и USB: отключает физические порты данных, чтобы предотвратить несанкционированную локальную прошивку или установку вредоносного ПО.

• Пользовательское сопоставление серверов по беспроводной сети (OTA): направляет клиента обновлений операционной системы на безопасный сервер частной инфраструктуры, что позволяет инженерным группам проверять, тестировать и планировать обновления системы перед их развертыванием на всем парке устройств.

4. Преодоление препятствий в сфере соблюдения требований, лицензирования и цепочки поставок

Использование международной нормативной базы и прав интеллектуальной собственности имеет решающее значение для предотвращения юридических споров и таможенных арестов во время трансграничной логистики.

Навигация по матрице управления цифровыми правами (DRM)

Если ваше коммерческое приложение требует потоковой передачи коммерческого мультимедиа премиум-класса, оборудование должно быть сертифицировано на заводском уровне:

• Widevine DRM: необходим для экосистем платформ, требующих интеграции Widevine L1 в защищенном аппаратном анклаве (доверенная среда выполнения) для воспроизведения в высоком разрешении.

• Соответствие HDCP: обеспечение поддержки портами HDMI криптографических ключей HDCP 2.2/2.3 во избежание появления черного экрана при подключении к современным коммерческим дисплеям или AV-ресиверам.

Глобальное соответствие нормативным требованиям

Каждый целевой рынок требует строгого соблюдения стандартов электронного излучения и безопасности. Настоящие партнеры ODM предоставляют сертифицированное сопоставление соответствия оборудования:

Сотрудничайте с опытным архитектором оборудования

Успешное развертывание индивидуального Смарт-ТВ-бокс Платформа требует опытного партнера-разработчика, способного устранить разрыв между необработанным кремнием и промышленной надежностью. Мы поставляем комплексные OEM/ODM-решения, специально разработанные для корпоративных приложений, с упором на низкоуровневую архитектуру встроенного ПО, надежную конструкцию печатных плат и эффективное управление цепочкой поставок.

Свяжитесь с нашей командой инженеров сегодня, чтобы просмотреть ваши технические характеристики, запросить схемы или запланировать официальную проверку вашего предстоящего выпуска оборудования.
