Какое устройство используется для Смарт-ТВ-бокс? Разрушение корпоративного оборудования и архитектуры

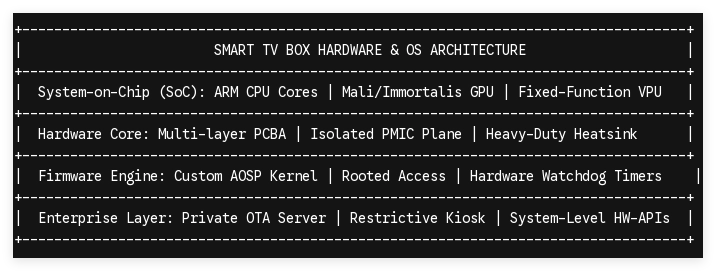

Вопрос о том, какое устройство используется для Смарт-ТВ-бокс на корпоративном уровне, обнаруживает резкое расхождение между бытовой розничной электроникой и встроенным оборудованием коммерческого уровня. Для конечного пользователя Смарт-ТВ-бокс выглядит как простая пластиковая консоль, на которой запущены потоковые приложения. Для менеджера по закупкам или системного интегратора B2B Смарт-ТВ-бокс — это выделенный специализированный узел периферийных вычислений — тесно интегрированная система, включающая в себя основную систему-на-кристалле (SoC), память LPDDR высокой плотности, хранилище eMMC/UFS, многослойную сборку печатной платы (PCBA) и глубоко оптимизированную прошивку Android с открытым исходным кодом (AOSP).

Понимание аппаратного стека, на котором работают корпоративные Smart TV Box, требует рассмотрения пластиковых корпусов и оценки основного кремния, теплового дизайна и разработки программного обеспечения на системном уровне, которые гарантируют непрерывную круглосуточную стабильность в работе.

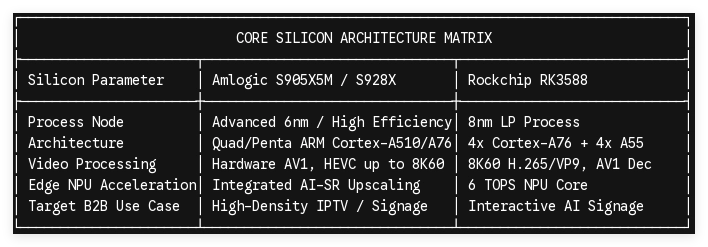

1. Кремниевый фундамент: микроархитектура SoC, управляющая смарт-телевизорами

Вычислительным ядром каждой Smart TV Box является система на кристалле (SoC). В отличие от стандартных архитектур ПК, в которых используются дискретные процессоры, видеокарты и контроллеры памяти, SoC Smart TV Box объединяет процессорные ядра, графические блоки, криптографические механизмы и выделенные блоки обработки видео (VPU) на одном кремниевом кристалле.

Серия платформ Amlogic (S905X5M / S928X)

Процессоры Amlogic доминируют среди глобальных операторов OTT и IPTV благодаря оптимизированным видеоконвейерам и энергоэффективности.

• Декодирование AV1 VPU с фиксированной функцией. Новейший 6-нм процессор Amlogic (например, S905X5M) изначально декодирует видеопотоки AV1 с разрешением до 4K/8K. Аппаратное декодирование AV1 сокращает потребление полосы пропускания сети на 30–50 % по сравнению с устаревшими кодеками H.264, что значительно снижает затраты на исходящий трафик для коммерческих потоковых сетей.

• Сверхразрешение на базе искусственного интеллекта (AI-SR): встроенный нейронный механизм блокирует высокомасштабируемые субродные каналы 1080p для получения четкого изображения 4K в реальном времени, предотвращая визуальные артефакты на больших коммерческих дисплеях, не нагружая при этом основные ядра ЦП.

Промышленная серия Rockchip (RK3588)

Для сложных развертываний, требующих высокой вычислительной мощности наряду с воспроизведением видео, Rockchip RK3588 служит надежной встраиваемой вычислительной платформой.

• Восьмиядерный процессор и процессор 6 TOPS: четыре ядра производительности Cortex-A76 и четыре ядра эффективности Cortex-A55 в сочетании с блоком нейронной обработки 6 TOPS. Эта аппаратная конфигурация поддерживает интерактивные киоски, многокамерную периферийную видеоаналитику и динамический демографический таргетинг рекламы.

• Многоконвейерные контроллеры дисплея: управляют несколькими независимыми каналами отображения HDMI с одной платы, что идеально подходит для двухэкранных дисплеев розничной торговли и досок меню.

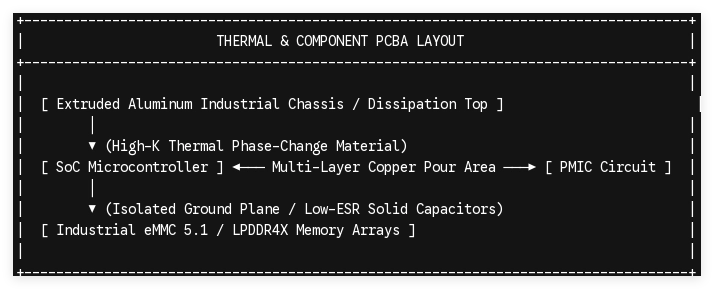

2. Сборка аппаратного обеспечения на уровне компонентов: заказная печатная плата и тепловая конструкция.

В готовых потребительских ТВ-боксах используются минимальные двухслойные печатные платы, заключенные в невентилируемые пластиковые корпуса. При непрерывной работе температура SoC быстро возрастает, что приводит к резкому тепловому регулированию, которое снижает тактовую частоту процессора, увеличивает задержку пользовательского интерфейса и приводит к потере кадров видео.

Аппаратное обеспечение Smart TV Box корпоративного уровня, созданное SZTomato (Shenzhen Tomato Technology Co., Ltd.), основано на индивидуальных многоуровневых компоновках печатных плат, разработанных специально для бесперебойной работы в режиме 24/7.

• Многослойный стек печатных плат с выделенными плоскостями заземления. Использование 4- или 6-слойных стек печатных плат FR4 изолирует высокоскоростные сигнальные линии от дорожек распределения электроэнергии, сводя к минимуму электромагнитные помехи (EMI) и улучшая общую целостность сигнала.

• Изоляция ИС управления питанием (PMIC). Высокопроизводительные коммутационные компоненты PMIC отделены от чувствительных дорожек SoC и памяти с помощью выделенных медных зон заливки, равномерно распределяя тепловыделение по плате.

• Решения для прямого структурного охлаждения: стандартные пассивные теплоотводы заменены на специальные внутренние радиаторы из литого под давлением алюминия, соединенные непосредственно с SoC с помощью термоинтерфейсных материалов с высокой проводимостью. В промышленных условиях с высокими температурами конструкция металлического шасси превращает внешний корпус в активный радиатор.

• Промышленные пассивные компоненты: твердотельные конденсаторы с низким ESR, силовые индукторы для широкого диапазона температур и флэш-память eMMC 5.1 промышленного класса защищают целостность системы от электрических переходных процессов и тепловых напряжений.

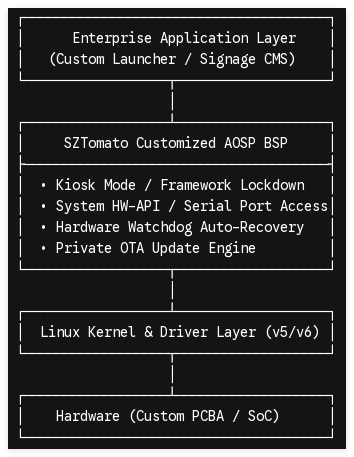

3. Прошивка, уровень BSP и системная инженерия.

Физическое оборудование Smart TV Box настолько эффективно, насколько эффективно базовый пакет поддержки платы (BSP) и встроенное ПО, которое им управляет. Потребительские устройства работают под управлением ограниченной, ненастраиваемой среды ОС, которая запускает неожиданные автоматические обновления и принудительно запускает программы запуска на главном экране, ориентированные на потребителя.

Основная компетенция SZTomato заключается в глубокой модификации прошивки, настройке ядра и интеграции SDK/API:

• Блокировка платформы и режим киоска: Пользовательский AOSP создает обход стандартных потоков установки Android для запуска непосредственно в собственном клиентском приложении в течение 10–15 секунд после загрузки. Строки состояния, системные настройки и жесты навигации удалены на уровне платформы, чтобы предотвратить несанкционированный доступ.

• API-интерфейсы управления оборудованием на системном уровне: мы предоставляем низкоуровневые интерфейсы ядра непосредственно клиентским приложениям через специализированные SDK. Интеграторы могут управлять контактами GPIO, считывать показатели термодатчиков в реальном времени, запускать циклы включения и выключения оборудования, управлять последовательными портами (RS232/RS485) и настраивать ориентацию дисплея (0°/90°/180°/270°) в исходном режиме.

• Аппаратные сторожевые таймеры. Чтобы предотвратить сбои в работе, вызванные программными тупиками, SZTomato интегрирует выделенные аппаратные сторожевые микросхемы вместе с сторожевыми драйверами ядра. Если система перестает отвечать на запросы, сторожевой таймер автоматически отключает питание и запускает холодную перезагрузку.

• Частная беспроводная инфраструктура (OTA). Корпоративные клиенты получают специальное программное обеспечение для управления OTA, позволяющее безопасно пересылать исправления безопасности, обновления системы и обновления APK на контролируемые парки устройств, не полагаясь на сторонние общедоступные магазины приложений.

• Интеграция DRM и безопасности на аппаратном уровне: Глубокая интеграция криптографических ключей Widevine L1, PlayReady и HDCP 2.2/2.3 непосредственно в среду безопасного выполнения (TEE) SoC гарантирует соответствие стандартам потоковой передачи контента премиум-класса.

Матрица технической оценки закупок

При оценке аппаратных платформ для коммерческих Smart TV Box при развертывании сотрудники по закупкам и системные архитекторы должны сверить ключевые инженерные критерии с приведенной ниже матрицей:

Создайте свое оборудование Smart TV следующего поколения с помощью SZTomato

Понимание того, какое устройство используется для Smart TV Box — это первый шаг в выборе правильной аппаратной платформы. Стандартные потребительские потоковые накопители выходят из строя в коммерческих условиях, вызывая дорогостоящие выезды на места, температурные сбои и неуправляемые смены ОС.

Обладая более чем 16-летним опытом производства ODM и OEM, SZTomato преобразует сложные встроенные требования в надежные аппаратные платформы. Независимо от того, требует ли ваше развертывание нестандартной компоновки печатной платы, специализированных корпусов с термическим охлаждением, индивидуальных модификаций ядра AOSP или специальных API-интерфейсов управления оборудованием, наша команда инженеров создает решения, разработанные для полной надежности.

Запросить архитектурную консультацию

Создаете собственную сеть IPTV, устанавливаете цифровые вывески или линейку корпоративных медиапродуктов? Свяжитесь с техническим отделом продаж SZTomato сегодня по адресу www.sztomato.com чтобы просмотреть спецификации вашего проекта, запросить схемы плат или оценить изготовленные на заказ образцы оборудования.
