ما هي أفضل طريقة لفك التشفير (STB)؟
تصميم جهاز فك التشفير للمؤسسة (STB): المخطط الكامل للأجهزة والبرامج الثابتة B2B
أدى الانتقال العالمي لشبكات IPTV وبيئات اللافتات الرقمية نحو نماذج ضغط ذات كفاءة في عرض النطاق الترددي إلى تغيير متطلبات الأجهزة الأساسية لنقاط نهاية الوسائط التجارية. مع قيام مشغلي الاتصالات والشبكات التجارية بالتخلص التدريجي من تدفقات البت القديمة H.264/H.265 لصالح AV1 وVVC (H.266) التي تم فك تشفيرها عن طريق الأجهزة، تفشل أجهزة البث على مستوى المستهلك في ظل أعباء عمل المؤسسة.
تعاني أجهزة دونجل المستهلك وصناديق وسائط البيع بالتجزئة من تشبع ناقل الذاكرة، والاختناق الحراري في ظل دورات العمل المستمرة، ومحملات التشغيل المقفلة التي تمنع تكامل إدارة الأجهزة المحمولة (MDM). بالنسبة لمديري المشتريات في مجال B2B، ومقدمي خدمات الاتصالات، ومتكاملي الأنظمة، يتطلب إنشاء نشر طويل المدى منصة أجهزة مصممة خصيصًا لهذا الغرض وتم تصميمها من الألف إلى الياء.

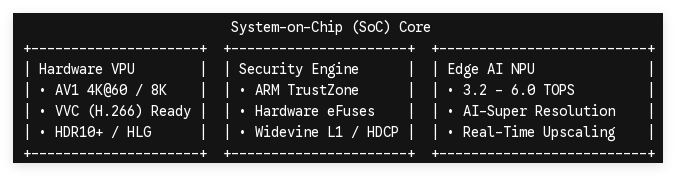

1. بنية السيليكون وتحسين خطوط أنابيب الترميز
يحدد النظام الأساسي على الرقاقة (SoC) الحدود الحرارية وأسقف المعالجة وعمر برنامج الترميز لأي جهاز. جهاز فك التشفير (STB). يجب أن تعطي مواصفات أجهزة B2B الأولوية لأجهزة فك التشفير المخصصة للكتل الكلية على سرعات ساعة وحدة المعالجة المركزية الأولية لضمان تشغيل دقيق للإطار دون انخفاض الإطار.
محركات أجهزة الترميز من الجيل التالي
يؤدي نشر فك تشفير أجهزة AV1 إلى توفير 30% في عرض النطاق الترددي للشبكة مقارنة بـ HEVC بجودة مرئية مكافئة. تدمج SoCs التجارية الحديثة - مثل Amlogic S905X5M وAmlogic S928X عالية الإنتاجية - وحدات VPU ذات الماكرو الصلب القادرة على التعامل مع AV1 بدقة 4K بمعدل 60 إطارًا في الثانية وفك تشفير 1080 بكسل بمعدل بت عالي محليًا. بالنسبة للافتات الصناعية ومحاور الشاشات المتعددة، تعمل مجموعات الشرائح مثل Rockchip RK3588 على توسيع هذا السقف ليشمل خطوط أنابيب مزدوجة بدقة 8K وتدفقات H.265 متعددة القنوات.
البنية التحتية الأمنية التي تطبقها الأجهزة
تتطلب عمليات نشر IPTV التجارية حماية شاملة للمحتوى. يجب أن تدعم تحديدات السيليكون خطوط أنابيب DRM على مستوى الأجهزة:
-
بيئات تنفيذ ARM TrustZone: عزل مفاتيح التشفير عن نظام التشغيل الأساسي.
-
الأجهزة الإلكترونية: تخزين مفاتيح الجذر بشكل دائم لمصادقة التمهيد الآمن.
-
فك تشفير DRM وHDCP: دعم الأجهزة الأصلي لـ Google Widevine L1 وMicrosoft PlayReady SL3000 وHDCP 2.2/2.3 عبر مخرجات HDMI 2.1a.
2. هندسة الأجهزة PCBA والطوبولوجيا الحرارية المخصصة
تعتمد STBs الاستهلاكية على تجميعات لوحات الدوائر المطبوعة (PCBAs) منخفضة التكلفة المكونة من طبقتين مع الحد الأدنى من العازلة الحرارية، مما يؤدي إلى تدهور السيليكون في الأكشاك المغلقة. تتطلب أجهزة المؤسسة تعديلات على اللوحة مصممة للعمليات المستمرة.
| ميزة الأجهزة | صندوق البيع بالتجزئة القياسي | تعديل PCBA B2B الصناعي |
| طبقات ثنائي الفينيل متعدد الكلور | 2-طبقة أو 4-طبقة أساسية | 6 طبقات FR-4 PCB مع طائرات طاقة مخصصة |
| بنية التخزين | المستهلك eMMC 5.0 | eMMC 5.1 / UFS عالي السرعة مع خوارزميات تسوية التآكل |
| تكوين الذاكرة | 2 جيجابايت – 4 جيجابايت DDR3/DDR4 | ما يصل إلى 8 جيجابايت LPDDR4X/LPDDR5 قنوات ذات نطاق ترددي عالٍ |
| واجهات الشبكة | 10/100 ميجابت في الثانية RJ45 شبكة Wi-Fi أساسية | شبكة جيجابت إيثرنت مزدوجة (1000 ميجا) Wi-Fi 6 (2x2 MIMO) |
| التبديد الحراري | وسادة ألومنيوم صغيرة مختومة | غرفة تبريد مخصصة مرتبطة مباشرة بهيكل من الألومنيوم |
| الإدخال/الإخراج المتخصص | معيار اتش دي ام اي يو اس بي 2.0 | RS-232 (DB9)، GPIO، وحدة PoE، USB 3.0، بصري |
مؤقتات مراقبة الأجهزة (WDT)
يتطلب استقرار النظام في البيئات غير الخاضعة للمراقبة وجود مؤقت مراقبة (WDT) على مستوى الأجهزة مدمج مباشرة في PCBA. إذا أدت عمليات قفل kernel أو تعطل التطبيق إلى تجميد النظام، فإن WDT يقاطع توصيل الطاقة لتشغيل عملية إعادة تشغيل باردة نظيفة، مما يحافظ على وقت التشغيل على مدار الساعة طوال أيام الأسبوع دون تدخل يدوي.
الطاقة عبر الإيثرنت (PoE) وتكامل الإدخال/الإخراج الصناعي
من أجل تكامل اللافتات الرقمية والأكشاك، تنفذ SZTomato عمليات إعادة تصميم PCBA كاملة. يوفر دمج وحدات IEEE 802.3at (PoE) مباشرة على اللوحة ما يصل إلى 25.5 وات من الطاقة عبر كابلات Cat6 القياسية، مما يلغي الحاجة إلى محولات تيار متردد خارجية. تعمل واجهات RS-232 التسلسلية المخصصة ودبابيس GPIO على تمكين الاتصالات التسلسلية/CEC المباشرة مع شاشات العرض التجارية ووحدات التحكم في جدار الفيديو وأجهزة الاستشعار الصناعية.
الهندسة الحرارية للمرفقات المغلقة
عند التشغيل في درجات حرارة محيطة تتجاوز 45 درجة مئوية، يؤدي التبريد السلبي القياسي إلى الاختناق الحراري لوحدة المعالجة المركزية/وحدة معالجة الرسومات. تحل البنية الحرارية المخصصة محل الوسائد الحرارية الرفيعة بمشتتات حرارية من الألومنيوم مُشكَّلة بواسطة CNC ومرتبطة مباشرة بـ SoC وPower Management IC (PMIC)، لتوصيل الطاقة الحرارية إلى هيكل من الألومنيوم المبثوق يعمل كمبرد سلبي.

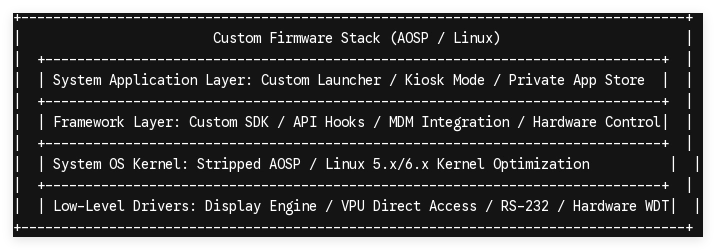

3. هندسة البرامج الثابتة ذات المستوى المنخفض وتحسين النواة
تخصيص الأجهزة غير مكتمل بدون قفل البرامج الثابتة. تحتوي إصدارات Android الاستهلاكية على خدمات خلفية وبرامج bloatware وحالات إدارة الطاقة الديناميكية التي تتداخل مع عرض الفيديو في الحالة الثابتة.
تحسين النواة وبناء AOSP المجرد
تقوم SZTomato بتخصيص مشروع Android مفتوح المصدر (AOSP) أو Linux kernel لإزالة طبقات الإطار غير المستخدمة، وتبعيات Google Mobile Services (GMS)، وقياس الخلفية عن بعد. يؤدي هذا إلى تقليل أثر ذاكرة النظام بنسبة تصل إلى 40%، مما يحرر ذاكرة الوصول العشوائي (RAM) للتخزين المؤقت للوسائط المحلية والتخزين المؤقت بمعدل البت العالي.
واجهة المستخدم/تجربة المستخدم المخصصة، ووضع الكشك، وقفل النظام
للتحكم في المؤسسة، يتم قفل البرامج الثابتة للنظام لمنع وصول المستخدم غير المصرح به:
-
تكامل المشغل المخصص: الدمج الافتراضي مباشرة في واجهة مستخدم خاصة أو تطبيق اللافتات عند التمهيد.
-
قفل الكشك: تعطيل أشرطة حالة النظام، والإعدادات السريعة، وتراكبات الصوت، والوصول إلى تصحيح أخطاء USB.
-
الرسوم المتحركة المخصصة للتمهيد وشاشات البداية: إدخال العلامة التجارية للبائع مباشرة في قسم أداة تحميل التشغيل لعرض العلامة التجارية بدون زمن استجابة.
تكوين خادم تحديث OTA الخاص
تتطلب إدارة أساطيل نقاط نهاية النشر تحديثات خاضعة للرقابة. بدلاً من الاعتماد على الخوادم السحابية العامة، تدمج SZTomato حزم SDK المخصصة وخطافات واجهة برمجة التطبيقات (API) مما يسمح للمشغلين بتوجيه نظام الأجهزة عبر الأثير (OTA) إلى خوادم المؤسسات الخاصة. ويضمن ذلك إمكانية اختبار تحديثات البرامج الثابتة التفاضلية، وجدولتها، ودفعها عبر شبكات فرعية محددة للأجهزة دون المخاطرة بعرقلة نقاط النهاية البعيدة.
انشر البنية التحتية لمؤسستك STB باستخدام SZTomato
هندسة تجارية جهاز فك التشفير (STB) يتطلب موازنة قدرات السيليكون، واختيارات مكونات PCBA، والتفاوتات الحرارية، وهندسة البرامج الثابتة منخفضة المستوى. لا يمكن لأجهزة المستهلك الجاهزة أن تدعم عمليات نشر B2B على المدى الطويل.
مع أكثر من 16 عامًا من الخبرة في مجال إلكترونيات B2B عبر الحدود، توفر SZTomato (Shenzhen Tomato Technology Co., Ltd.) خدمات متكاملة لتصنيع المعدات الأصلية/تصنيع التصميم الشخصي لمتكاملي الأنظمة ومشغلي الاتصالات ومديري شبكات المؤسسات. بدءًا من تخطيطات PCBA المخصصة المكونة من 6 طبقات مع PoE وRS-232 وحتى بنيات kernel AOSP المجردة والمرفقات الحرارية المصنوعة من الألومنيوم المخصصة، توفر SZTomato أجهزة وسائط مصممة خصيصًا لتلبية متطلباتك الفنية.
هل أنت مستعد لبناء منصة STB المخصصة الخاصة بك؟ اتصل بالفريق الهندسي في SZTomato اليوم لإرسال المواصفات الفنية الخاصة بك، أو طلب عينات PCBA، أو استشارة تطوير البرامج الثابتة المخصصة.
