晶晨T972多媒体网络播放器板

  • 型号:晶晨T972
  • CPU:晶晨T972(T962X2)四核ARM Cortex A55 1.98GHZ
  • GPU:Penta Core ARM Mail-450
  • 内存:DDR4 2GB / 4GB(可选)
  • ROM:16GB eMMC(可通过SD / USB扩展到128GB)
  • 操作系统:Android 9.0

晶晨 T972多媒体网络播放器板

技术指标

型号。

晶晨T972

中央处理器

晶晨T972(T962X2)四核ARM Cortex A55 1.98GHZ

显卡

Penta Core ARM Mail-450

内存

DDR4 2GB / 4GB(可选)

只读存储器

16GB eMMC(可通过SD / USB扩展到128GB)

操作系统

Android 9.0

视音频编解码器

视频/图片编解码器

−具有专用硬件解码器的Amlogic视频引擎(AVE-10),最高4Kx2K @ 75fps

−视频/图片解码

−VP9配置文件2-10最高8Kx4K @ 24fps或4Kx2K @ 60fps

−H.265 HEVC MP-10@L5.1最高8Kx4K @ 24fps或4Kx2K @ 60fps

−AVS2-P2配置文件高达4Kx2K @ 60fps

−H.264 AVC HP@L5.1最高4Kx2K @ 30fps

−H.264 MVC最高1080P @ 60fps

− MPEG-4 ASP @ L5最高可达1080P @ 60fps(ISO-14496)

−WMV / VC-1 SP / MP / AP最高1080P @ 60fps

−AVS-P16(AVS +)/ AVS-P2 JiZhun配置文件高达1080P @ 60fps

− MPEG-2 MP / HL最高1080P @ 60fps(ISO-13818)

− MPEG-1 MP / HL最高1080P @ 60fps(ISO-11172)

−RealVideo 8/9/10最高1080P @ 60fps

−支持多种语言和多种格式的字幕视频

−MJPEG和JPEG无限像素分辨率解码(ISO / IEC-10918)

−支持JPEG缩略图,缩放,旋转和过渡效果

−支持* .mkv,*。wmv,*。mpg,*。mpeg,*。dat,*。avi,*。mov,*。iso,*。mp4,*。rm和* .jpg文件格式

视频/图片编码

−VP9配置文件2-10最高8Kx4K @ 24fps或4Kx2K @ 60fps

−H.265 HEVC MP-10@L5.1最高8Kx4K @ 24fps或4Kx2K @ 60fps

−AVS2-P2配置文件高达4Kx2K @ 60fps

−H.264 AVC HP@L5.1最高4Kx2K @ 30fps

−H.264 MVC最高1080P @ 60fps

− MPEG-4 ASP @ L5最高可达1080P @ 60fps(ISO-14496)

−WMV / VC-1 SP / MP / AP最高1080P @ 60fps

−AVS-P16(AVS +)/ AVS-P2 JiZhun配置文件高达1080P @ 60fps

− MPEG-2 MP / HL最高1080P @ 60fps(ISO-13818)

− MPEG-1 MP / HL最高1080P @ 60fps(ISO-11172)

−RealVideo 8/9/10最高1080P @ 60fps

−支持多种语言和多种格式的字幕视频

−MJPEG和JPEG无限像素分辨率解码(ISO / IEC-10918)

−支持JPEG缩略图,缩放,旋转和过渡效果

−支持* .mkv,*。wmv,*。mpg,*。mpeg,*。dat,*。avi,*。mov,*。iso,*。mp4,*。rm和* .jpg文件格式

音频编解码器和输入/输出

支持MP3,AAC,WMA,RM,FLAC,Ogg,Dolby DTS音频可选,并可通过7.1 / 5.1下混音进行编程

低功耗VAD和内部AEC环回路径

3个内置TDM / PCM / I2S端口,最高384kHz x32bits x 8ch或96kHzx 32bits x 32ch的TDM / PCM模式和最高384kHz x 32bits x 8ch的I2S模式

具有可编程CIC,LPF和HPF的数字麦克风PDM语音输入,最多支持8个DMIC

内置串行数字音频SPDIF / IEC958输出

2个L / R模拟输入通道和2个L / R输出通道

通过I2S + PCM的组合支持并发双音频立体声声道输出

支持音频EQ / DRC音频扬声器

解码器格式

高清MPEG1 / 2/4,H.265 / HEVC,高清AVC / VC-1,RM / RMVB,Xvid / DivX3 / 4/5/6,RealVideo8 / 9/10

媒体格式

Avi / Rm / Rmvb / Ts / Vob / Mkv / Mov / ISO / wmv / asf / flv / dat / mpg / mpeg

音乐格式

MP3 / WMA / AAC / WAV / OGG / DDP / TrueHD / HD / FLAC / APE

照片格式

高清JPEG / BMP / GIF / PNG / TIFF

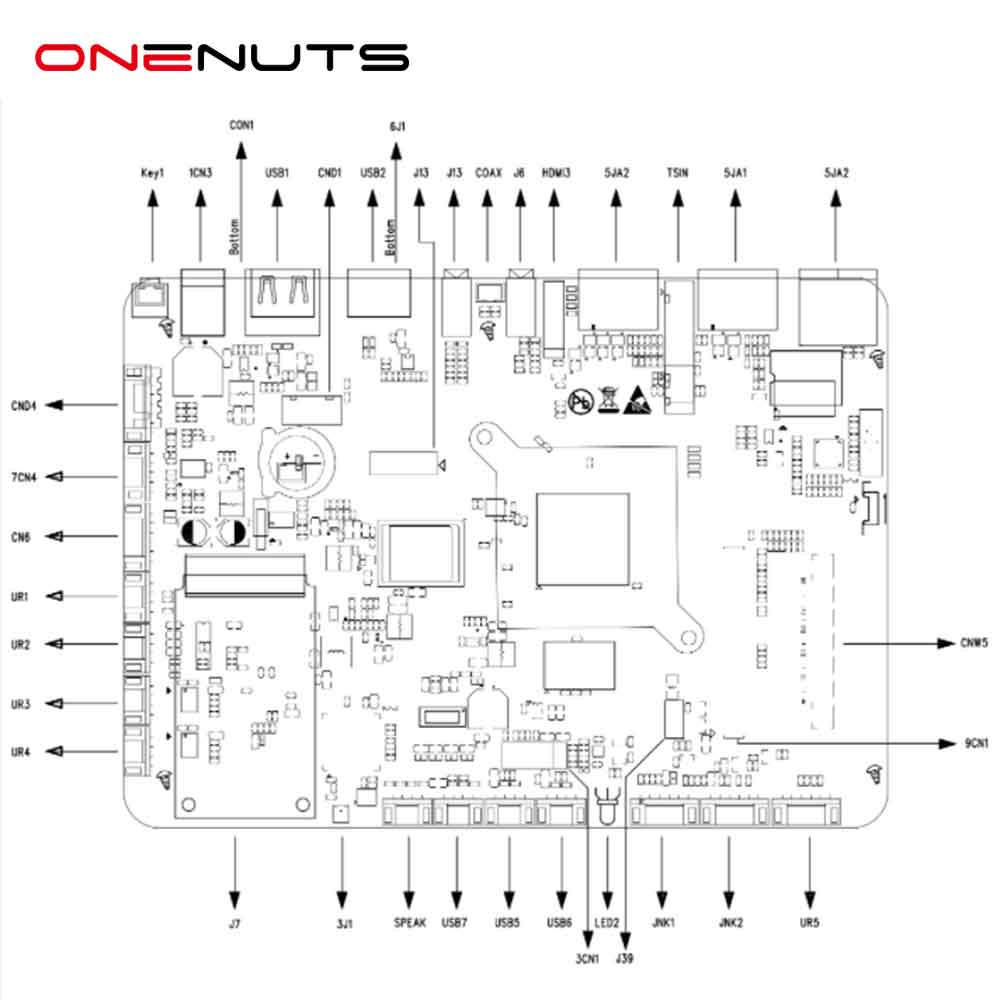

港口

音频输入

1个3.5毫米耳机插孔

视频输出

1 * LVDS 40pin 2.0mm双排针,支持8bit / 10bit屏幕

1 * V合一,可选

视频输入

HDMI * 3

音频输出

4针2.5mm10W8Ω@ 2

网络端口

* 1 10M / 100M RJ45

2.4G WIFI + BT(双频2.4G / 5G WiFi选项)

PCIE插槽(4)x1

USB2.0端口

USB OTG * 1(可以是主机)

USB主机* 4

背光接口

* 2,6针2.0mm

红外接口

* 1,7pin 2.0mm,带LED指示灯(绿色和红色)

扩充端口

串口* 4

TF卡插槽

* 1

SIM卡槽

* 1

功率

电源供应

机顶盒,5VSB,5V,12V,12pin 2.00mm

12V / 4pin 2.54mm,12V / 2.5DC插头

Amlogic T972, Multimedia Network Player Board, Amlogic t972 spec, Amlogic t972 processor, Amlogic t972 antutu, Amlogic T972 Multimedia Network Player Board

Amlogic T972, Multimedia Network Player Board, Amlogic t972 spec, Amlogic t972 processor, Amlogic t972 antutu, Amlogic T972 Multimedia Network Player Board

Amlogic T972, Multimedia Network Player Board, Amlogic t972 spec, Amlogic t972 processor, Amlogic t972 antutu, Amlogic T972 Multimedia Network Player Board

Amlogic T972, Multimedia Network Player Board, Amlogic t972 spec, Amlogic t972 processor, Amlogic t972 antutu, Amlogic T972 Multimedia Network Player Board

Amlogic T972, Multimedia Network Player Board, Amlogic t972 spec, Amlogic t972 processor, Amlogic t972 antutu, Amlogic T972 Multimedia Network Player Board

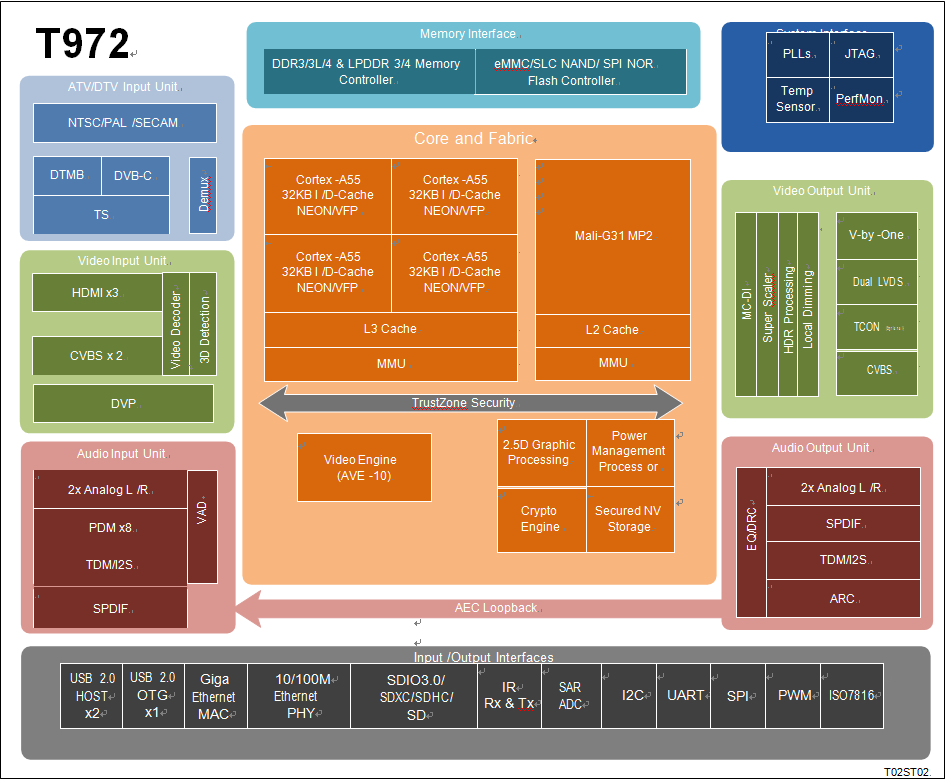

晨电T972 是为全球UHD电视应用程序设计的高级应用程序处理器。它集成了强大的CPU / GPU子系统,一流的HDR图像处理管道,安全的8K / 4K视频CODEC引擎以及所有主要外设,从而构成了最终的高性价比智能电视芯片。
主系统CPU是具有共享L3缓存的四核ARM Cortex-A55 CPU,以提高系统性能。此外,Cortex-A55 CPU包括NEON SIMD协处理器,以提高软件媒体处理能力。
图形子系统由两个图形引擎和一个灵活的视频/图形输出管道组成。 ARM Mali-G31 MP2 GPU处理所有OpenGL ES 3.2,Vulkan 1.1和OpenCL 2.0图形程序,而2.5D图形处理器处理其他缩放,alpha,旋转和色彩空间转换操作。 CPU和GPU共同处理所有与操作系统,网络,用户界面和游戏相关的任务。
Amlogic视频引擎(AVE-10)是一个子系统,它使用专用的硬件视频解码器和编码器从所有视频CODEC处理中卸载Cortex-A55 CPU。 AVE-10能够在受信任的视频路径(TVP)中解码4K2K分辨率的视频,以确保DRM应用的安全。它支持所有主要的视频格式,包括MVC,MPEG-1 / 2/4,VC-1 / WMV,AVS +,AVS2,RealVideo,MJPEG,H.264,H265-10,VP9-10以及JPEG。
视频/图形输出管道包括HDR10 +,HDR10,HLG和Technicolor Prime HDR处理,BT.2020 / BT.2100处理,运动补偿和运动自适应去交错器,灵活的可编程超标量,局部调光和许多图像增强滤波器在将增强的图像传递到视频输出端口之前。 8通道V合一和双通道LVDS接口可用于UHD / FHD电视面板和12通道P2P接口,带有内部灵活的时序控制模块可选用于UHD无TCON面板,包括CEDS,CHPI,CMPI和iSP 。
提供3个HDMI 2.1接收器端口以及两组CVBS复合模拟输入端口。 HDMI端口支持HDCP 1.4 / 2.2,最多可以接收4K2K HDR视频。
Amlogic T972集成了ATV解调器,该解调器完全支持全球模拟电视标准,包括NTSC,PAL和SECAM。 DTV广播流可以由内部DTMB解调器或传输流(TS)接口接收。内置的三个解复用器可以处理来自串行传输流输入接口的电视流,该接口可以连接到外部调谐器/解调器。除DES,三重DES(TDES / 3DES)和AES流加密格式外,还支持DVB Common Descrambler 1.0。包括一个集成的ISO7816控制器,用于与外部智能卡接口。
Amlogic T972针对低功率远场语音应用进行了优化。功能强大的主CPU可以启用顶级音频前端和唤醒字算法。它还具有内置的语音活动检测(VAD)模块,可在系统待机期间实现超低功耗操作,并提供多达8个通道的全数字MIC接口,包括PDM,TDM和I2S。
Amlogic T972 SoC集成了丰富的高级网络和外围接口,包括带有RGMII的10/100 / 1000M以太网MAC,10 / 100M以太网PHY,USB 2.0高速端口,SDIO 3.0控制器,eMMC 5.0控制器,SLC NAND控制器和多个SDIO / SD卡控制器,UART,I2C,高速SPI PWM和内置IR blaster。灵活且基于QoS的可编程交换矩阵和内存控制器将所有处理内核和外围设备连接在一起,并连接到DRAM内存总线。
支持使用SecureOS,Linux和GNU / GCC Android工具链的标准开发环境。请联系您的AMLOGIC销售代表以获取更多信息。


CPU子系统
四核ARM Cortex-A55 CPU
带有Neon扩展的ARMv8.2体系结构
统一系统三级缓存
先进的TrustZone安全系统
使用内部基于QoS的交换结构进行基于应用的流量优化
CoreSight调试器支持

3D图形处理单元
ARM Mali-G31 MP2 GPU
4宽扭曲,双纹理管道,2个4宽执行引擎(EE)
并发多核处理
OpenGL ES 3.2,Vulkan 1.1和OpenCL 2.0支持

2.5 D图形处理器
具有双输入和单输出的快速bitblt引擎
可编程栅格运算(ROP)
可编程多相定标滤波器
支持多种视频格式4:2:0、4:2:2和4:4:4以及多种像素格式(8/16/24/32位图形层)
快速色彩空间转换
先进的防闪烁滤镜

加密引擎
具有128/256位密钥,标准16字节块大小和流式ECB,CBC和CTR模式的AES块密码
具有ECB和CBC模式的DES / 3DES分组密码,支持DES的64位密钥和3DES的192位密钥
硬件键盘操作和用于传输流加密的DVB-CSA
内置硬件真随机数发生器(TRNG)和SHA-1 / SHA-2引擎

视频/图片编解码器
带有专用硬件解码器的Amlogic视频引擎(AVE-10)最高4Kx2K @ 75fps
视频/图片解码
VP9配置文件2-10最高8Kx4K @ 24fps或4Kx2K @ 60fps
H.265 HEVC MP-10@L5.1最高8Kx4K @ 24fps或4Kx2K @ 60fps
AVS2-P2配置文件高达4Kx2K @ 60fps
H.264 AVC HP@L5.1最高4Kx2K @ 30fps
H.264 MVC最高1080P @ 60fps
MPEG-4 ASP @ L5高达1080P @ 60fps(ISO-14496)
WMV / VC-1 SP / MP / AP最高1080P @ 60fps
AVS-P16(AVS +)/ AVS-P2 JiZhun配置文件高达1080P @ 60fps
MPEG-2 MP / HL最高1080P @ 60fps(ISO-13818)
MPEG-1 MP / HL最高1080P @ 60fps(ISO-11172)
RealVideo 8/9/10最高1080P @ 60fps
多语言和多格式字幕视频支持
MJPEG和JPEG无限像素分辨率解码(ISO / IEC-10918)
支持JPEG缩略图,缩放,旋转和过渡效果
支持* .mkv,*。wmv,*。mpg,*。mpeg,*。dat,*。avi,*。mov,*。iso,*。mp4,*。rm和* .jpg文件格式

第9代高级Amlogic TruLife图像引擎
支持HDR10 / 10 +,HLG,Technicolor Prime HDR
运动补偿降噪和3D数字降噪可消除随机噪声
块状噪声,蚊式噪声,空间噪声,轮廓噪声降低
运动补偿和运动自适应去隔行
具有低角度保护和处理的边缘插补
3:2/2:2下拉和电影视频(VOF)检测和处理
利用SuperScaler技术实现的智能清晰度,包括去轮廓,去振铃,LTI,CTI,去锯齿,峰值
局部对比度和动态非线性对比度可增强细节
具有17x17x17节点的3D LUT提供4913个不同的控制点,可以将校准后的显示与目标色彩空间进行匹配
基于高精度HSL色彩空间的色彩管理,具有低饱和度保护,独立的亮度/色相/饱和度调整以实现蓝色/绿色扩展,新鲜色调校正以及视频色域更广
视频混合器:2个视频平面和2个图形平面
视频和图形层的独立HDR重新映射
高亮度背光的局部调光控制

LCD面板输出
支持1、2、4个区域的8通道V-By-One输出,最高4Kx2K 60Hz分辨率
双通道LVDS输出支持高达1920x1080 60Hz分辨率
内置(1端口6对)/(2端口3对)微型LVDS输出,具有可编程HD / FHD时序控制器,可选分辨率高达1920x1080Hz
带有可编程UHD时序控制器的12通道CEDS / CHPI / CMPI / iSP输出可选用于无UHD无TCON面板,最高4Kx2K 60Hz分辨率
三个独立的Gamma表用于LCD面板调整
抖动逻辑可映射到不同的LCD面板颜色深度

视频输入/输出接口
3个HDMI 2.1接收器端口,带动态HDR,ARC,HDCP 1.4 /2.2、4Kx2K@60最大分辨率输入
2个CVBS 480i / 576i标清输入
支持CVBS(PAL / NTSC)旁路输出
ITU 601/656并行摄像机输入,支持8位RGB565,CCIR656,CCIR601,YUV422,YCbCr422

音频编解码器和输入/输出
支持MP3,AAC,WMA,RM,FLAC,Ogg,Dolby DTS音频可选,并可通过7.1 / 5.1下混音进行编程
低功耗VAD和内部AEC环回路径
3个内置TDM / PCM / I2S端口,最高384kHz x32bits x 8ch或96kHzx 32bits x 32ch的TDM / PCM模式和最高384kHz x 32bits x 8ch的I2S模式
具有可编程CIC,LPF和HPF的数字麦克风PDM语音输入,最多支持8个DMIC
内置串行数字音频SPDIF / IEC958输出
2个L / R模拟输入通道和2个L / R输出通道
通过I2S + PCM的组合支持并发双音频立体声声道输出
支持音频EQ / DRC音频扬声器

电视解调器
符合标准的NTSC,NTSC-J,PAL-BG,PAL-DK1,PAL-I,PAL-DK,PAL-M,PAL-N,SE-CAM-DK2,SECAM-DK3,SECAM-L ATV解调器
全球模拟电视音频标准:BTSC,A2,EIA-J和NICAM
支持图文电视,隐藏式字幕,V芯片
DTMB / DVB-C / DTV解调器
内置VIF解调器支持来自调谐器模块的低IF接口

DTV广播接口
3 x传输流(TS)输入接口,带有内置多路分配器处理器,用于连接到外部数字电视调谐器/解调器
内置PWM,I2C和SPI接口以控制调谐器和解调器
集成式ISO 7816智能卡控制器

内存和存储接口
具有双列和最大4GB总地址空间的32位DRAM存储器接口
兼容JEDEC标准DDR3-2133 / DDR3L-2133 / DDR4-2666 / LPDDR3-2133
/ LPDDR4-3200 SDRAM
SDSC / SDHC / SDXC卡和具有1位和4位数据总线宽度的SDIO接口,支持规格版本2.x / 3.x / 4.x DS / HS模式,最高支持UHS-I SDR104
具有1/4/8位数据总线宽度的eMMC存储器接口,完全支持5.0 HS400规范版本
SLC NAND闪存控制器
内置4K位OTP存储器用于安全密钥存储

网络接口
具有RGMII接口的IEEE 802.3 10/100 / 1000M以太网MAC
10 / 100M以太网PHY接口
通过USB或SDIO支持WiFi / IEEE802.11
通过USB或UART支持蓝牙
网络接口针对WIFI和BT混合流量进行了优化

集成I / O控制器和接口
三重USB 2.0高速USB I / O,两个USB主机和一个USB OTG
多个UART,I2C和PWM SPI接口
可编程的远程控制输入电路和IR-blaster输出
内置10位SAR ADC,具有4个输入通道
具有内置上拉和下拉功能的通用IO
系统,外围设备和其他。介面
集成通用定时器,计数器,DMA控制器
24 MHz晶振输入
使用ICE / JTAG的嵌入式调试接口

能源管理
由软件控制的多个内部电源域
CPU,系统,DRAM等的多种睡眠模式
多个内部PLL来调节工作频率
1.8V和3.3V的多电压I / O设计

安全
基于Trustzone的可信执行环境(TEE)
安全启动,加密的硬件自我设置OTP,带有内存完整性检查器的加密DRAM,硬件密钥阶梯以及内部控制总线和存储
分离的安全/非安全熵真RNG
区域/ ID内存安全控制和电围栏
基于硬件的可信视频路径(TVP)和受保护的内容(需要SecureOS软件)
安全的IO和安全的时钟



FCBGA,19毫米x 19毫米,0.65球距,符合RoHS
