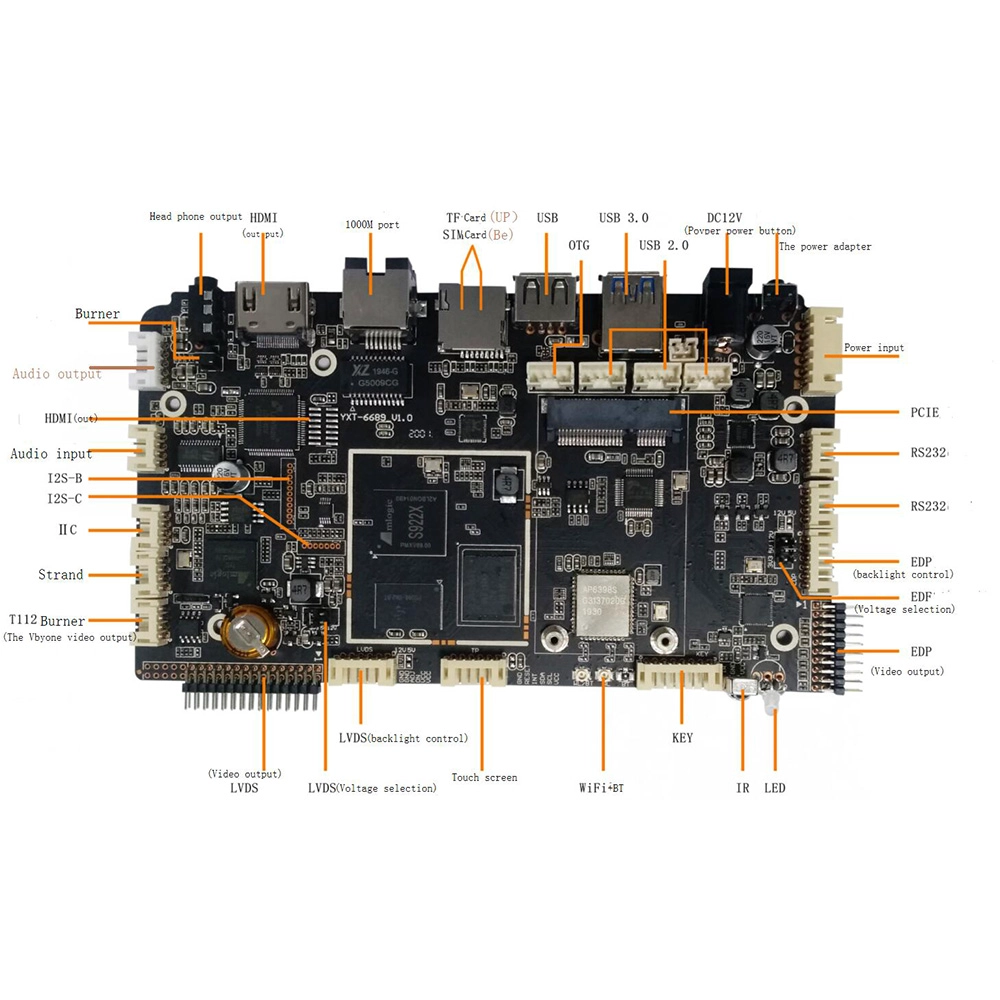

数字标牌板配备 HDMI、LVDS、V-by-One 和 eDP 视频接口
- 型号：Amlogic S922X 数字标牌板
- CPU：Amlogic S922X 64位四核ARM® Cortex™ A73 CPU和双核ARM® Cortex™ A53 CPU
- GPU：ARM MaliTM-G52 MP4 GPU处理器
- 内存：2GB/4GB LPDDR4
- 内部存储：16GB/64GB eMMC
- 操作系统：安卓9.0
- SIM卡：微型SIM卡
- 4G：PCIE接口
- 硬盘：支持SATA最大2TB
数字标牌板配备 HDMI、LVDS、V-by-One 和 eDP 视频接口
|
规格 |
|
|
型号。 |
Amlogic S922X 数字标牌 |
|
中央处理器 |
Amlogic S922X 64 位四核 ARM® Cortex™ A73 CPU 和双核 ARM® Cortex™ A53 CPU |
|
图形处理器 |
ARM MaliTM-G52 MP4 GPU 处理器 |
|
只读存储器 |
2G乙/4GB LPDDR4 |
|
内部存储器 |
16G B/ 64GB 闪存卡 |
|
操作系统 |
安卓9.0 |
|
视音频编解码器 |
|
|
视频/图片编解码器 |
具有专用硬件解码器和编码器的 Amlogic 视频引擎 (AVE) HW UHD 4K H.265 75fps 10 位视频解码器和低延迟 1080p H.265/H.264 60fps 编码器 支持高达4Kx2K@60fps1x1080P@60fps的多视频解码器 支持多个“安全”视频解码会话以及同时解码和编码 视频/图片解码 VP9 Profile-2 高达 4Kx2K@60fps H.265 HEVC MP-10@L5.1 高达 4Kx2K@60fps AVS2-P2 配置文件高达 4Kx2K@60fps H.264 AVC HP@L5.1 高达 4Kx2K@30fps H.264 MVC 高达 1080P@60fps MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496) WMV/VC-1 SP/MP/AP 高达 1080P@60fps AVS-P16(AVS) /AVS-P2 极准配置文件高达 1080P@60fps MPEG-2 MP/HL 高达 1080P@60fps (ISO-13818) MPEG-1 MP/HL 高达 1080P@60fps (ISO-11172) RealVideo 8/9/10 高达 1080P@60fps H.265/H.264 视频编码高达 1080P@60fps，低延迟 多语言、多格式字幕视频支持 MJPEG 和 JPEG 无限像素分辨率解码 (ISO/IEC-10918) 支持JPEG缩略图、缩放、旋转和过渡效果 支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和 *.jpg 文件格式 支持杜比视界可选、HDR10、HDR10、HLG 和 PRIME HDR 处理 |
|
视频/图片编码 |
独立的 JPEG 和 H.265/H.264 编码器，具有可配置的性能/比特率 JPEG 图像编码 H.265/H.264 视频编码高达 1080P@60fps，低延迟 |
|
视频输出 |
内置 HDMI 2.1 发射器，包括控制器和具有 CEC、动态 HDR 和 HDCP 2.2 的 PHY， 4Kx2K@60最大分辨率输出 C VBS 480i/576i标清输出 支持所有标准 SD/HD/FHD 视频输出格式：480i/p、576i/p、720p、1080i/p 和 4Kx2K 4 通道 MIPI DSI 界面， 分辨率高达1920*1080，带旋转和面板校准 支持 MP3、AAC、WMA、RM、FLAC、Ogg 并可通过 7.1/5.1 缩混进行编程 内置串行数字音频SPDIF/IEC958输入/输出和PCM输入/输出 3 个内置 TDM/PCM/I2S 端口 TDM/PCM 模式高达 84kHz x32 位 x 8 通道或 96kHz x 32 位 x 32 通道 和 I2S 模式高达 384kHz x 32位x8通道 数字麦克风 PDM 语音输入，具有可编程 CIC、LPF 和 HPF，最多支持 8 个 DMIC 内置立体声音频 DAC 支持模拟PCM或I2SPCM组合的并发双音频立体声通道输出 |
|
解码器格式 |
高清MPEG1/2/4、H.265/HEVC、高清AVC/VC-1、RM/RMVB、Xvid/DivX3/4/5/6、RealVideo8/9/10 |
|
媒体格式 |
Avi/Rm/Rmvb/Ts/Vob/Mkv/Mov/ISO/wmv/asf/flv/dat/mpg/mpeg |
|
音乐格式 |
MP3/WMA/AAC/WAV/OGG/DDP/TrueHD/HD/FLAC/APE |
|
照片格式 |
高清 JPEG/BMP/GIF/PNG/TIFF |
|
港口 |
|
|
USB主机 |
USB2.0，最大480Mbps/USB3.0，最大5.1Gbps |
|
SIM卡 |
微型SIM |
|
HDMI |
HDMI 2.2/1ch Lvds/1ch EDP |
|
局域网 |
RJ45线以太网连接 100/1000M以太网支持 |
|
无线网络/蓝牙 |
AP6398S(无线蓝牙) 2.4G5.8G |
|
4G |
PCIE接口 |
|
TF |
microSD（最大128G） |
|
硬盘 |
支持SATA Max2TB（不含） |
|
力量 |
|
|
电源 |
12V DC/3AΦ5.5*Φ2.5mm |
本产品为网络Android系统主板，适用于智能显示终端设备、工业自动化终端、计算机视觉/算法、3D体验、游戏/娱乐设备、高性能人脸识别计算/存储、对性能要求较高的AI智能。可广泛作为金融、广告、安防、交通、公交等行业的高端需求智能主板。
该产品采用Amlogic最新一代12纳米超低功耗AI芯片s922x。它是一款先进的应用处理器，集成了强大的CPU、GPU子系统、安全的4K视频编解码引擎和一流的HDR图像处理。 S922x主系统CPU采用大小架构，集成四核ARM Cortex-A73 CPU集群和双核Cortex-A53集群，统一二级缓存，提高系统性能。每个 CPU 内核都包含一个独立的 neon SIMD 协处理器，以提高软件媒体处理能力。 Ave-10可以以75帧/秒的速度解码4kx2k分辨率的视频，并具有用于安全应用的完整可信视频路径（TVP），支持完整的格式，包括：MVC、MPEG-1/2/4、vc-1 /WMV、AVS、AVS、avs2 realvideo、MJPEG 流、H.264、h265-10、VP9 和 JPEG 图片，无大小限制。独立编码器可以编码JPEG或h.265/h.264格式，最高可达1080p，每秒75帧。支持hdmi2.2接口4kx2k@60fp(3840*2160)输出，一接口支持V的4K点屏。支持 HDCP 2.2、立体声音频 DAC、CVBS 输出、4 通道 Mipi DSI 接口、多 TDM、PCM、I2S 和 SPDIF 数字音频 I/O 接口、8 通道远场 PDM 数字麦克风 (dmic) 输入和 DVP 摄像头界面。产品自带2x2 WiFi（支持2.4G和5.8G双频）4.1无线网络模块，支持千兆以太网接口和红外遥控、键盘鼠标操作。
强调
o Amlogic 64 位四核 ARM® Cortex™ A73 CPU 和双核 ARM® Cortex™ A53 CPU
o ARM Mali-G52 MP4 GPU 处理器
o HW UHD 4KH.265 75fps 10 位视频解码器和低延迟 1080p H.265/H.264 60fp 编码器
o 杜比视界和 HDR10、HDR10、HLG 和 PRIME HDR 视频处理
o 内置 Cortex-M4 内核，可始终进行处理
o 基于 TrustZone 的 DRM 视频流安全性
o WIFI、BT、USB、SD、以太网、模拟音频
o 电源管理辅助处理器

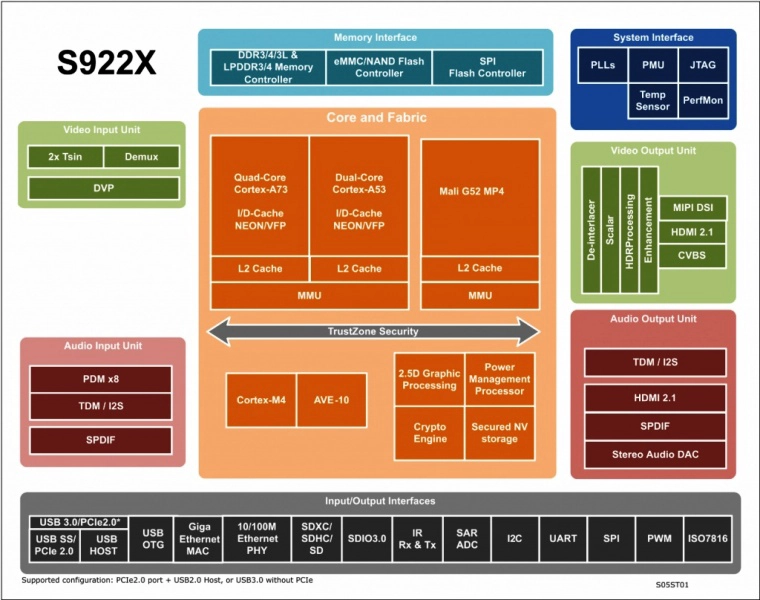

Amlogic S922X 是一款先进的应用处理器，专为 Android 混合 OTT/IPTV 机顶盒 (STB) 和高端媒体盒应用而设计。它将强大的 CPU、GPU 子系统、安全的 4K 视频编解码器引擎和一流的 HDR 图像处理管道与所有主要外设集成在一起，形成终极高性能多媒体 AP。
主系统CPU基于Big。 Little架构集成了四核ARM Cortex-A73 CPU集群和双核Cortex-A53集群，并具有统一的二级缓存，以提高系统性能。每个 CPU 内核均包含独立的 NEON SIMD 协处理器，以提高软件媒体处理能力。
图形子系统由双图形引擎和灵活的视频/图形输出管道组成。 ARM Mali-G52 MP4 GPU 处理所有 OpenGL ES 3.2 Vulkan 1.0 和 OpenCL 2.0 图形程序，而 2.5D 图形处理器则处理额外的缩放、alpha、旋转和色彩空间转换操作。 CPU 和 GPU 共同处理所有操作系统、网络、用户界面和游戏相关任务。视频输出管道包括杜比视界可选的 HDR10、HDR10、HLG 和 PRIME HDR 处理、REC709/BT2020 处理、运动自适应边缘增强去隔行、灵活的可编程标量以及将增强图像传递到视频输出端口之前的许多图像增强滤波器。
Amlogic 视频引擎 (AVE-10) 将 Cortex-A53 CPU 从所有视频编解码器处理中卸载。它包括专用硬件视频解码器和编码器。 AVE-10 能够以 75fps 解码 4Kx2K 分辨率视频，具有完整的可信视频路径 (TVP)，可实现安全应用，并支持完整格式，包括 MVC、MPEG-1/2/4、VC-1/WMV、AVS、AVS、AVS2 RealVideo、MJPEG流、H.264、H265-10、VP9 以及具有大小限制的 JPEG 图片。独立编码器能够以 JPEG 或 H.265/H.264 进行编码，最高可达 1080p、60fps。
Amlogic S922X 集成了所有标准音频/视频输入/输出接口，包括支持 3D 的 HDMI2.1 发射器、动态 HDR、CEC 和 HDCP 2.2、立体声音频 DAC、CVBS 输出、4 通道 MIPI DSI 接口、多个 TDM、PCM、 I2S 和 SPDIF 数字音频输入/输出接口、8 通道远场 PDM 数字麦克风 (DMIC) 输入和 DVP 摄像头接口。
Amlogic S922X 还集成了一组用于数字电视广播流的功能块。内置的两个解复用器可以处理来自串行和并行传输流输入接口的电视流，该接口可以连接到外部调谐器/解调器。
该处理器具有丰富的先进网络和外设接口，包括1个带RGMII的10/100/1000M以太网MAC、10/100M以太网PHY、1个USB XHCI OTG 2.0端口、1个USB3.0和PCIe
我们的数字标牌板是专为满足现代企业的多样化需求而量身定制的强大解决方案。该板配备 HDMI、LVDS、V-by-One 和 eDP 视频接口，提供无与伦比的多功能性和兼容性，非常适合各种应用。
HDMI接口： HDMI 接口可实现高清视频和音频传输，非常适合连接显示器、监视器和投影仪。我们的数字标牌板支持 HDMI 2.0 标准，可提供清晰的图像和身临其境的音频，带来引人入胜的观看体验。
LVDS接口： LVDS（低压差分信号）接口通常用于连接数字标牌应用中的 LCD 面板。它提供高速数据传输和低功耗，确保可靠的性能并与各种 LCD 显示器兼容。
V对一接口： V-by-One 接口是一种高速串行接口，常用于数字标牌和显示应用。它提供强大的带宽能力，能够以最小的延迟传输高分辨率视频信号。通过支持 V-by-One 接口，我们的数字标牌板可以轻松驱动大型高分辨率显示器。
eDP接口： eDP（嵌入式 DisplayPort）接口设计用于连接各种应用中的嵌入式显示器，包括数字标牌、笔记本电脑、平板电脑和智能手机。它提供高带宽和低功耗，使其成为在空间有限的环境中驱动高分辨率显示器的理想选择。
应用灵活性： 我们的数字标牌板适用于广泛的应用，包括零售标牌、广告展示、交互式信息亭、数字菜单板等。无论您需要在零售商店中创建动态广告展示还是在公司环境中创建信息标牌，我们的多功能板都能提供您产生影响所需的灵活性和性能。
轻松集成： 我们的数字标牌板专为易于集成而设计，附带全面的文档、软件驱动程序和开发工具，以简化部署过程。凭借对流行操作系统和开发环境的支持，开发人员可以快速轻松地定制和优化其数字标牌解决方案，以满足特定要求。
总之，我们的数字标牌板提供了无与伦比的多功能性、兼容性和性能，使其成为希望为各种应用创建令人惊叹的视觉显示的企业的理想选择。凭借 HDMI、LVDS、V-by-One 和 eDP 视频接口，以及轻松集成和应用灵活性，它使企业能够吸引受众并在任何环境中传递有影响力的消息。
