采用 Amlogic T972 四核的电视流媒体盒采用 Amlogic T972 四核的电视流媒体盒采用 Amlogic T972 四核的电视流媒体盒采用 Amlogic T972 四核的电视流媒体盒采用 Amlogic T972 四核的电视流媒体盒

采用 Amlogic T972 四核的电视流媒体盒

  • 型号:电视串流盒
  • CPU:Amlogic T972(T962X2) 四核 ARM Cortex A55 1.98GHZ
  • GPU:五核 ARM Mail-450
  • 内存:DDR4 2GB/4GB(可选)
  • ROM:16GB eMMC(可通过SD/USB扩展至128GB)
  • 操作系统:安卓9.0

采用 晶晨 T972 四核的电视流媒体盒

规格

型号。

Amlogic T972 电视串流盒

中央处理器

Amlogic T972(T962X2) 四核 ARM Cortex A55 1.98GHZ

图形处理器

五核 ARM Mail-450

内存

DDR4 2GB/4GB(可选)

只读存储器

16GB eMMC(可通过SD/USB扩展至128GB)

操作系统

安卓9.0

视音频编解码器

视频/图片编解码器

−Amlogic 视频引擎 (AVE-10),具有高达 4Kx2K@75fps 的专用硬件解码器

−视频/图片解码

−VP9 配置文件 2-10 高达 8Kx4K@24fps 或 4Kx2K@60fps

−H.265 HEVC MP-10@L5.1 高达 8Kx4K@24fps 或 4Kx2K@60fps

−AVS2-P2 配置文件高达 4Kx2K@60fps

−H.264 AVC HP@L5.1 高达 4Kx2K@30fps

−H.264 MVC 高达 1080P@60fps

−MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496)

−WMV/VC-1 SP/MP/AP 高达 1080P@60fps

−AVS-P16(AVS) /AVS-P2 极准配置文件高达 1080P@60fps

−MPEG-2 MP/HL 高达 1080P@60fps (ISO-13818)

−MPEG-1 MP/HL 高达 1080P@60fps (ISO-11172)

−RealVideo 8/9/10 高达 1080P@60fps

−多语言、多格式字幕视频支持

−MJPEG 和 JPEG 无限像素分辨率解码 (ISO/IEC-10918)

-支持JPEG缩略图、缩放、旋转和过渡效果

-支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和 *.jpg 文件格式

视频/图片编码

−VP9 配置文件 2-10 高达 8Kx4K@24fps 或 4Kx2K@60fps

−H.265 HEVC MP-10@L5.1 高达 8Kx4K@24fps 或 4Kx2K@60fps

−AVS2-P2 配置文件高达 4Kx2K@60fps

−H.264 AVC HP@L5.1 高达 4Kx2K@30fps

−H.264 MVC 高达 1080P@60fps

−MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496)

−WMV/VC-1 SP/MP/AP 高达 1080P@60fps

−AVS-P16(AVS) /AVS-P2 极准配置文件高达 1080P@60fps

−MPEG-2 MP/HL 高达 1080P@60fps (ISO-13818)

−MPEG-1 MP/HL 高达 1080P@60fps (ISO-11172)

−RealVideo 8/9/10 高达 1080P@60fps

−多语言、多格式字幕视频支持

−MJPEG 和 JPEG 无限像素分辨率解码 (ISO/IEC-10918)

-支持JPEG缩略图、缩放、旋转和过渡效果

-支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和 *.jpg 文件格式

音频编解码器和输入/输出

支持 MP3、AAC、WMA、RM、FLAC、Ogg、Dolby DTS 音频 可选且可通过 7.1/5.1 缩混进行编程

低功耗 VAD 和内部 AEC 环回路径

3 个内置 TDM/PCM/I2S 端口,TDM/PCM 模式高达 384kHz x32bits x 8ch 或 96kHzx 32bits x 32ch,I2S 模式高达 384kHz x 32bits x 8ch

数字麦克风 PDM 语音输入,具有可编程 CIC、LPF 和 HPF,最多支持 8 个 DMIC

内置串行数字音频SPDIF/IEC958输出

2个L/R模拟输入通道和2个L/R输出通道

支持I2SPCM组合并发双音频立体声通道输出

支持音频扬声器的音频 EQ/DRC

解码器格式

高清MPEG1/2/4、H.265/HEVC、高清AVC/VC-1、RM/RMVB、Xvid/DivX3/4/5/6、RealVideo8/9/10

媒体格式

Avi/Rm/Rmvb/Ts/Vob/Mkv/Mov/ISO/wmv/asf/flv/dat/mpg/mpeg

音乐格式

MP3/WMA/AAC/WAV/OGG/DDP/TrueHD/HD/FLAC/APE

照片格式

高清 JPEG/BMP/GIF/PNG/TIFF

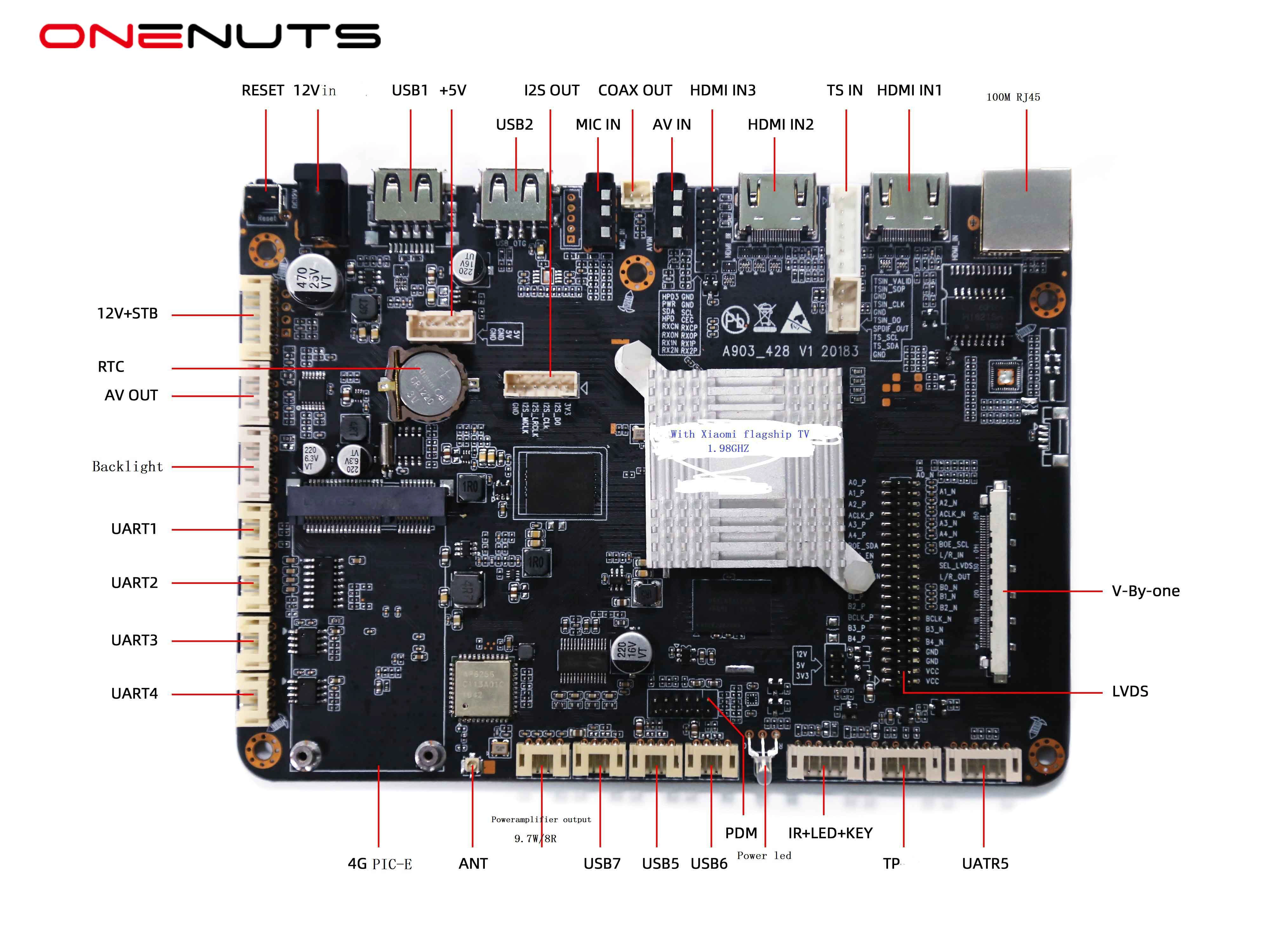

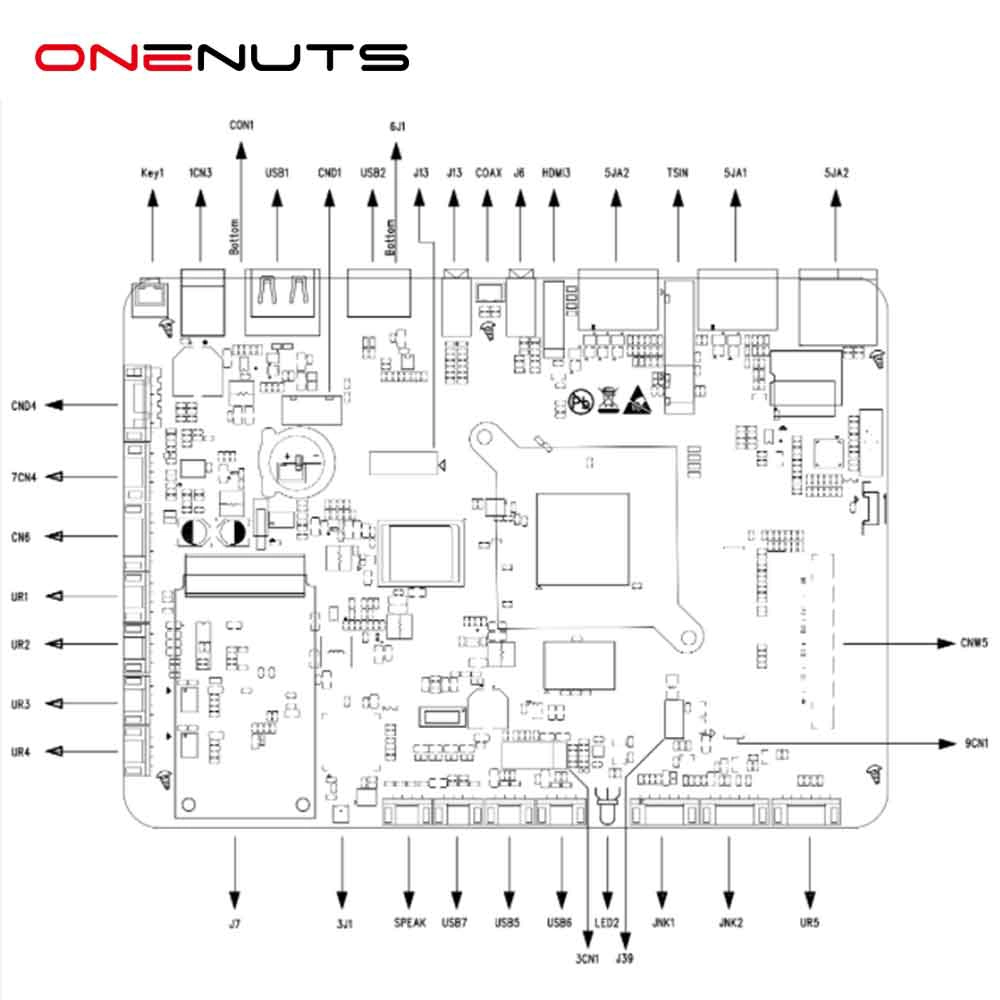

港口

音频输入

1* 3.5MM耳机插孔

视频输出

1*LVDS 40pin 2.0mm双排针,支持8bit/10bit屏

1*V-By-one,可选

视频输入

HDMI*3

音频输出

4针2.5mm 10W8Ω@2

网络端口

*1个10M/100M RJ45

2.4G WIFIBT(双频2.4G/5G WiFi选项)

PCIE插槽(4)x1

USB2.0接口

USB OTG*1(可做HOST)

USB主机*4

背光接口

*2、6针2.0mm

红外接口

*1、7pin 2.0mm,带LED指示灯(绿、红)

扩展端口

串口*4

TF卡槽

*1

SIM卡槽

*1

力量

电源

机顶盒,5VSB,5V,12V,12针2.00mm

12V/4针2.54mm,12V/2.5DC插头


采用 Amlogic T972 四核 的电视流媒体盒是一个电视棒或适配器,您可以将其与电视连接以跨不同在线平台访问多媒体。采用 Amlogic T972 四核的电视流媒体盒为您提供了一种在大屏幕上访问娱乐的新方式。它在互联网上运行,因此您可以将电视转换为 Android TV,在其中可以访问流行的 Android 应用程序,包括 Youtube 和 Netflix 等流行的流媒体应用程序。但事实并非如此。您还可以在电视上玩一些 Android 游戏。 Amlogic T972 四核电视流媒体盒支持多种视频格式,您可以在 Amlogic T972 四核电视流媒体盒中使用存储卡和笔式驱动器。

TV Streaming Box With Amlogic T972 Quad Core

TV Streaming Box With Amlogic T972 Quad Core

TV Streaming Box With Amlogic T972 Quad Core

TV Streaming Box With Amlogic T972 Quad Core

TV Streaming Box With Amlogic T972 Quad Core

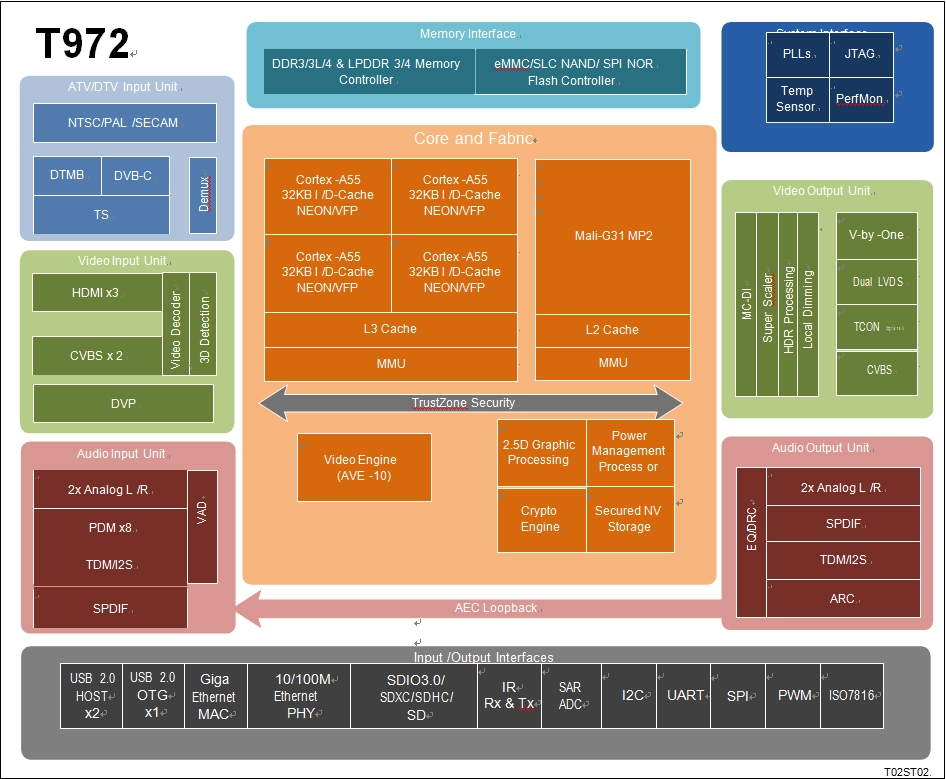

Amlogic T972 是一款专为全球超高清电视应用而设计的先进应用处理器。它集成了强大的CPU/GPU子系统、一流的HDR图像处理管道、安全的8K/4K视频编解码器引擎以及所有主要外设,形成了终极性价比的智能电视芯片。
主系统CPU是四核ARM Cortex-A55 CPU,具有共享L3缓存,以提高系统性能。此外,Cortex-A55 CPU 还包含 NEON SIMD 协处理器,以提高软件媒体处理能力。
图形子系统由两个图形引擎和灵活的视频/图形输出管道组成。 ARM Mali-G31 MP2 GPU 处理所有 OpenGL ES 3.2、Vulkan 1.1 和 OpenCL 2.0 图形程序,而 2.5D 图形处理器则处理额外的缩放、Alpha、旋转和色彩空间转换操作。 CPU 和 GPU 共同处理所有操作系统、网络、用户界面和游戏相关任务。
Amlogic 视频引擎 (AVE-10) 是一个子系统,它使用专用硬件视频解码器和编码器来减轻 Cortex-A55 CPU 的所有视频编解码器处理负担。 AVE-10 能够在可信视频路径 (TVP) 内解码 4K2K 分辨率视频,以实现安全的 DRM 应用。它支持所有主要视频格式,包括 MVC、MPEG-1/2/4、VC-1/WMV、AVS 、AVS2、RealVideo、MJPEG、H.264、H265-10、VP9-10 以及 JPEG。
视频/图形输出管道包括 HDR10、HDR10、HLG 和 Technicolor Prime HDR 处理、BT.2020/BT.2100 处理、运动补偿和运动自适应去隔行器、灵活的可编程超标量、局部调光和许多图像增强滤波器在将增强的图像传递到视频输出端口之前。 8 通道 V-by-1 和双通道 LVDS 接口可用于 UHD/FHD 电视面板和 12 通道 P2P 接口,具有内部灵活的时序控制模块 可选用于 UHD TCON-less 面板,包括 CEDS、CHPI、CMPI 和 iSP 。
提供 3 个 HDMI 2.1 接收器端口以及两组 CVBS 复合模拟输入端口。 HDMI端口支持HDCP 1.4/2.2,最高可接收4K2K HDR视频。
Amlogic T972 集成了 ATV 解调器,完全支持包括 NTSC、PAL 和 SECAM 在内的全球模拟电视标准。 DTV 广播流可以通过内部 DTMB 解调器或传输流 (TS) 接口接收。内置的三个解复用器可以处理来自串行传输流输入接口的电视流,该接口可以连接到外部调谐器/解调器。除了 DES、三重 DES (TDES/3DES) 和 AES 流加密格式之外,还支持 DVB 通用解扰器 1.0。包含一个集成 ISO7816 控制器,用于连接外部智能卡。
Amlogic T972 针对低功耗远场语音应用进行了优化。强大的主 CPU 可以实现顶级音频前端和唤醒词算法。它还具有内置语音活动检测 (VAD) 模块,可在系统待机期间实现超低功耗操作,并提供全数字 MIC 接口,包括 PDM、TDM 和 I2S(最多 8 个通道)。
Amlogic T972 SoC 集成了丰富的高级网络和外设接口,包括带 RGMII 的 10/100/1000M 以太网 MAC、10/100M 以太网 PHY、USB 2.0 高速端口、SDIO 3.0 控制器、eMMC 5.0 控制器、SLC NAND 控制器和多个 SDIO /SD 卡控制器、UART、I2C、高速 SPI PWM 和内置红外发射器。灵活且可编程的基于 QoS 的交换结构和内存控制器将所有处理核心和外设连接在一起,并连接到 DRAM 内存总线。
支持利用 SecureOS、Linux 和 GNU/GCC Android 工具链的标准开发环境。请联系您的 AMLOGIC 销售代表了解更多信息。

CPU子系统
四核 ARM Cortex-A55 CPU
带有 Neon 扩展的 ARMv8.2 架构
统一系统L3缓存
先进的 TrustZone 安全系统
使用基于 QoS 的内部交换结构进行基于应用的流量优化
CoreSight 调试器支持

3D图形处理单元
ARM Mali-G31 MP2 GPU
4 宽扭曲、双纹理管道、2x 4 宽执行引擎 (EE)
并发多核处理
OpenGL ES 3.2、Vulkan 1.1 和 OpenCL 2.0 支持

2.5D图形处理器
具有双输入和单输出的快速 bitblt 引擎
可编程光栅操作 (ROP)
可编程多相缩放滤波器
支持多种视频格式4:2:0、4:2:2和4:4:4以及多种像素格式(8/16/24/32位图形层)
快速色彩空间转换
先进的抗闪烁滤波器

加密引擎
具有 128/256 位密钥、标准 16 字节块大小和流式 ECB、CBC 和 CTR 模式的 AES 块密码
具有 ECB 和 CBC 模式的 DES/3DES 分组密码,支持 DES 的 64 位密钥和 3DES 的 192 位密钥
用于传输流加密的硬件密钥梯操作和 DVB-CSA
内置硬件真随机数生成器 (TRNG) 和 SHA-1/SHA-2 引擎

视频/图片编解码器
Amlogic 视频引擎 (AVE-10) 具有高达 4Kx2K@75fps 的专用硬件解码器
视频/图片解码
VP9 配置文件 2-10 高达 8Kx4K@24fps 或 4Kx2K@60fps
H.265 HEVC MP-10@L5.1 高达 8Kx4K@24fps 或 4Kx2K@60fps
AVS2-P2 配置文件高达 4Kx2K@60fps
H.264 AVC HP@L5.1 高达 4Kx2K@30fps
H.264 MVC 高达 1080P@60fps
MPEG-4 ASP@L5 高达 1080P@60fps (ISO-14496)
WMV/VC-1 SP/MP/AP 高达 1080P@60fps
AVS-P16(AVS) /AVS-P2 极准配置文件高达 1080P@60fps
MPEG-2 MP/HL 高达 1080P@60fps (ISO-13818)
MPEG-1 MP/HL 高达 1080P@60fps (ISO-11172)
RealVideo 8/9/10 高达 1080P@60fps
多语言、多格式字幕视频支持
MJPEG 和 JPEG 无限像素分辨率解码 (ISO/IEC-10918)
支持JPEG缩略图、缩放、旋转和过渡效果
支持*.mkv、*.wmv、*.mpg、*.mpeg、*.dat、*.avi、*.mov、*.iso、*.mp4、*.rm 和 *.jpg 文件格式

第 9 代先进 Amlogic TruLife 图像引擎
支持 HDR10/10、HLG、Technicolor Prime HDR
针对随机噪声的运动补偿降噪和 3D 数字降噪
块噪声、蚊式噪声、空间噪声、轮廓噪声降低
运动补偿和运动自适应去隔行器
具有低角度保护和处理的边缘插值
3:2/2:2 下拉和胶片视频 (VOF) 检测和处理
采用 SuperScaler 技术的智能清晰度,包括去轮廓、去环、LTI、CTI、去锯齿、峰值
用于细节增强的局部对比度和动态非线性对比度
具有 17x17x17 节点的 3D LUT,提供 4913 个不同的控制点,能够将校准的显示器与目标色彩空间匹配
基于高精度 HSL 色彩空间的色彩管理,具有低饱和度保护、独立的亮度/色调/饱和度调整以实现蓝/绿扩展、鲜色调校正和更宽的视频色域
视频混合器:2个视频平面和2个图形平面
视频和图形层的独立 HDR 重新映射
高尼特背光的局部调光控制

液晶面板输出
8 路 V-By-One 输出,支持 1、2、4 个区域,分辨率高达 4Kx2K 60Hz
双通道 LVDS 输出,支持高达 1920x1080 60Hz 分辨率
内置(1 端口 6 对)/(2 端口 3 对)mini-LVDS 输出,带可编程 HD/FHD 时序控制器 可选高达 1920x1080Hz 分辨率
12 通道 CEDS/CHPI/CMPI/iSP 输出,带可编程 UHD 时序控制器 可选配 UHD TCON-less 面板,分辨率高达 4Kx2K 60Hz
三个独立的伽玛表,用于液晶面板调整
用于映射到不同 LCD 面板颜色深度的抖动逻辑

视频输入/输出接口
3 个 HDMI 2.1 接收器端口,支持动态 HDR、ARC、HDCP 1.4 /2.2、4Kx2K@60 最大分辨率输入
2 个 CVBS 480i/576i 标清输入
支持CVBS(PAL/NTSC)旁路输出
ITU 601/656并行相机输入支持8位RGB565、CCIR656、CCIR601、YUV422、YCbCr422

音频编解码器和输入/输出
支持 MP3、AAC、WMA、RM、FLAC、Ogg、Dolby DTS 音频 可选且可通过 7.1/5.1 缩混进行编程
低功耗 VAD 和内部 AEC 环回路径
3 个内置 TDM/PCM/I2S 端口,TDM/PCM 模式高达 384kHz x32bits x 8ch 或 96kHzx 32bits x 32ch,I2S 模式高达 384kHz x 32bits x 8ch
数字麦克风 PDM 语音输入,具有可编程 CIC、LPF 和 HPF,最多支持 8 个 DMIC
内置串行数字音频SPDIF/IEC958输出
2个L/R模拟输入通道和2个L/R输出通道
支持I2SPCM组合并发双音频立体声通道输出
支持音频扬声器的音频 EQ/DRC

电视解调器
符合标准的 NTSC、NTSC-J、PAL-BG、PAL-DK1、PAL-I、PAL-DK、PAL-M、PAL-N、SECAM-DK2、SECAM-DK3、SECAM-L ATV 解调器
全球模拟电视音频标准:BTSC、A2、EIA-J 和 NICAM
支持图文电视、隐藏式字幕、V-chip
DTMB/DVB-C/DTV 解调器
内置 VIF 解调器支持调谐器模块的低 IF 接口

数字电视广播接口
3x 传输流 (TS) 输入接口,带有内置解复用处理器,用于连接外部数字电视调谐器/解调器
内置 PWM、I2C 和 SPI 接口来控制调谐器和解调器
集成 ISO 7816 智能卡控制器

内存和存储接口
具有双列和最大 4GB 总地址空间的 32 位 DRAM 内存接口
兼容JEDEC标准DDR3-2133 /DDR3L-2133 /DDR4-2666 /LPDDR3-2133
/LPDDR4-3200 SDRAM
SDSC/SDHC/SDXC 卡和 SDIO 接口,具有 1 位和 4 位数据总线宽度,支持规格版本 2.x/3.x/4.x DS/HS 模式,最高可达 UHS-I SDR104
eMMC 存储器接口,具有 1/4/8 位数据总线宽度,完全支持规范版本 5.0 HS400
SLC NAND闪存控制器
内置 4K 位 OTP 存储器,用于安全密钥存储

网络接口
IEEE 802.3 10/100/1000M 以太网 MAC,带 RGMII 接口
10/100M以太网PHY接口
通过 USB 或 SDIO 支持 WiFi/IEEE802.11
通过 USB 或 UART 支持蓝牙
针对混合 WIFI 和 BT 流量优化的网络接口

集成 I/O 控制器和接口
三重 USB 2.0 高速 USB I/O、2 个 USB Host 和 1 个 USB OTG
多个 UART、I2C 和 PWM SPI 接口
可编程远程控制输入电路和红外发射器输出
内置 10 位 SAR ADC,具有 4 个输入通道
具有内置上拉和下拉功能的通用 IO
系统、外围设备和杂项。接口
集成通用定时器、计数器、DMA 控制器
24 MHz 晶振输入
使用 ICE/JTAG 的嵌入式调试接口

能源管理
由软件控制的多个内部电源域
CPU、系统、DRAM等多种睡眠模式
多个内部 PLL 可调整工作频率
1.8V 和 3.3V 多电压 I/O 设计

安全
基于 Trustzone 的可信执行环境 (TEE)
安全启动、加密硬件自设置 OTP、带内存完整性检查器的加密 DRAM、硬件密钥梯形图以及内部控制总线和存储
分离的安全/非安全熵真实 RNG
预区/ID记忆安全控制及电子围栏
基于硬件的可信视频路径 (TVP) 和安全内容(需要 SecureOS 软件)
安全 IO 和安全时钟


包裹
FCBGA,19 mm x 19 mm,0.65 球距,符合 RoHS 标准
采用 Amlogic T972 四核的电视流媒体盒是一款功能强大的设备,可增强您的流媒体体验。这款流媒体盒配备先进的 Amlogic T972 四核处理器,可为您喜爱的电影、电视节目和游戏提供流畅、无缝的流媒体播放。凭借其用户友好的界面和高清输出,它提供了身临其境的观看体验。
