Comment connecter une TV Box ?
Déploiement de boîtiers TV commerciaux : ingénierie d'une architecture audiovisuelle et réseau stable
Les échecs de déploiement matériel lors de la phase d’intégration ont un impact direct sur le retour sur investissement du projet. Dans les déploiements commerciaux multi-écrans, une simple panne de connectivité provient rarement d’un câble défectueux ; cela est généralement dû à des disparités EDID (Extended Display Identification Data) non gérées, à un approvisionnement instable du réseau ou à des chutes de tension sur de longs câbles.
Lors du déploiement d’une flotte de Boîte de télévision commerciales, les équipes d’intégration doivent dépasser les hypothèses du plug-and-play résidentiel. Pour obtenir une installation fiable et continue, il faut configurer des liaisons matérielles précises, établir des pipelines de données stables et mettre en œuvre un provisionnement automatisé des appareils au niveau du micrologiciel.

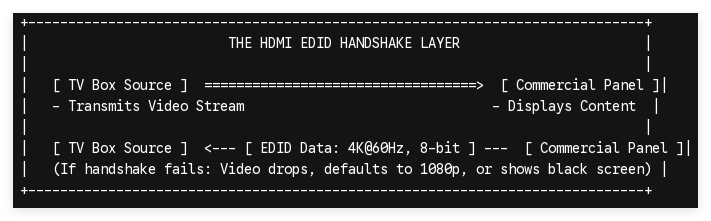

1. Ingénierie de l'interface AV : résolution de la prise de contact HDMI EDID
Le principal goulot d'étranglement lors de la connexion d'un boîtier TV à des écrans commerciaux ou à des commutateurs matriciels est la prise de contact HDMI. EDID est le protocole de signalisation utilisé par un écran pour communiquer ses capacités de résolution, de taux de rafraîchissement et d'espace colorimétrique au lecteur multimédia source.
Dans les systèmes complexes impliquant de longues extensions HDMI ou des amplificateurs de distribution, cette prise de contact échoue souvent, ce qui entraîne des écrans noirs, des artefacts d'entrelacement ou des résolutions réduites. Pour établir une connexion stable :
-
Forcer la résolution au niveau du noyau : évitez d'utiliser les paramètres de négociation automatique dans le micrologiciel. Configurez le matériel pour produire un profil vidéo fixe (tel que 4K à 60 Hz avec une profondeur de couleur de 8 bits) qui correspond aux spécifications d'affichage cible.
-
Déployer la conversion active du signal : lorsque la distance nécessite de faire passer un câble sur plus de 15 mètres, les câbles en cuivre passifs subissent une perte de signal haute fréquence. Utilisez des câbles HDMI optiques actifs ou des émetteurs HDBaseT pour maintenir l'égalisation de ligne et la transmission des métadonnées.
-
Gérer la conformité HDCP : les clés de protection du contenu numérique (HDCP) à large bande passante peuvent retarder le changement de source. Pour les réseaux de contenu commercial non protégés, l'utilisation d'un micrologiciel personnalisé permettant de désactiver la négociation HDCP évite les retards de synchronisation d'affichage.
2. Distribution d'énergie et de données : transition vers l'architecture PoE
S'appuyer sur des adaptateurs muraux CC standard introduit plusieurs points de défaillance dans les installations d'entreprise. Dans les racks de serveurs encombrés ou les montages au plafond à haute altitude, des alimentations séparées compliquent la gestion des câbles et augmentent les charges thermiques.
[Standard Setup] --> 110V/220V Outlet ---> DC Adapter ----> TV Box Data ├---> Power [PoE Setup] --> Managed PoE Switch =================> Custom Boîte de télévision PCBA (Câble RJ45 unique)
L'intégration d'un boîtier TV professionnel via Power over Ethernet (PoE/PoE) rationalise le déploiement sur le terrain en combinant l'alimentation et les données du réseau Gigabit dans un seul câble RJ45 :
1
Sélectionnez et vérifiez l'infrastructure réseau
Requis : 802.3at PoE
1. Sélectionnez et vérifiez l'infrastructure réseau : requis : 802.3at PoE.
Assurez-vous que les commutateurs du réseau central fournissent des profils d’alimentation adéquats. La norme PoE 802.3af atteint un maximum de 15,4 W, tandis que la norme 802.3at PoE fournit jusqu'à 30 W, ce qui est nécessaire pour éviter toute instabilité matérielle lorsqu'un boîtier TV pilote des périphériques USB externes ou des blocs de décodage vidéo à haut débit.
2
Interfacer la station RJ45 au terminal matériel
Installation physique
2. Interfacez la station RJ45 avec le terminal matériel : installation physique.
Connectez le câble de catégorie (Cat6 ou supérieur recommandé pour les longues distances) du panneau de commutation PoE directement à l'entrée du module PoE isolé du module personnalisé. Boîte de télévision enceinte.
3
Configurer le routage d'alimentation isolé
Étape du circuit interne
3. Configurer le routage de puissance isolé : étape du circuit interne.
Le transformateur interne divise la tension du réseau 48 V en une ligne stable de 5 V ou 12 V CC directement sur l'ensemble de circuits imprimés (PCBA), en contournant la prise cylindrique CC standard tout en éclairant simultanément la couche physique Ethernet interne (PHY).
4
Valider la liaison réseau et l'équilibre thermique
Phase de test
4. Valider la liaison réseau et l'équilibre thermique : phase de test.
Vérifiez que la vitesse de la liaison est de 1 000 Mbps (Gigabit). Surveillez les températures du circuit intégré lors du démarrage initial pour garantir que le transformateur PoE interne ne dépasse pas les seuils thermiques sous les charges de travail de décodage matériel actif.
3. Intégration de périphériques et de panneaux via des ports industriels
La connexion d'un lecteur multimédia commercial implique souvent la gestion de composants périphériques tels que des superpositions d'écran tactile, des capteurs de télémétrie externes ou des panneaux d'affichage existants. Le matériel de streaming grand public standard ne dispose pas des interfaces requises pour ces configurations.
| Port d'interface | Spécification mécanique | Application d'entreprise |
|---|---|---|
| Série RS-232 | Connexion DB9 ou TRRS 3,5 mm | Permet le contrôle de l'affichage au niveau matériel, permettant au Boîte de télévision d'envoyer des commandes HEX directes pour allumer/éteindre les panneaux d'alimentation, commuter les entrées ou régler la luminosité du rétroéclairage sans utiliser de blasters infrarouges (IR) erratiques. |
| USB 3.0 / Type-C | Bus natif, bande passante de 5 Gbit/s | Connecte des périphériques à large bande passante tels que des écrans tactiles interactifs, des webcams USB pour la détection des visages ou des baies de stockage externes. |
| Têtes d'épingles GPIO | Lignes programmables 4 broches/8 broches | Permet une communication matérielle directe avec des boutons physiques, des déclencheurs de mouvement ou des capteurs environnementaux dans les enceintes de kiosque. |

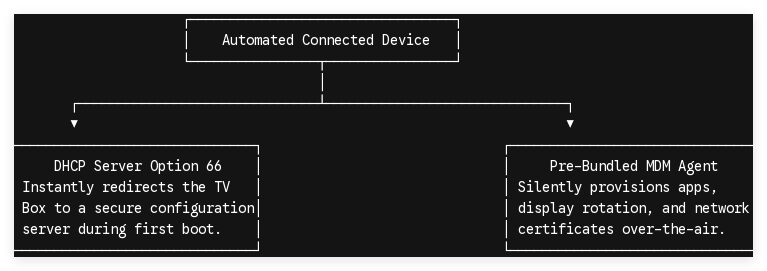

4. Approvisionnement évolutif : approvisionnement automatisé du micrologiciel
La connexion des câbles physiques ne représente que la moitié du défi d'installation ; le provisionnement manuel du logiciel sur des centaines d’appareils crée un goulot d’étranglement opérationnel important. Les intégrateurs de systèmes exigent des protocoles de configuration automatisés lors de la connexion réseau initiale.
L'utilisation d'images de micrologiciel personnalisées conçues pour des échelles de déploiement spécifiques permet à une TV Box d'extraire automatiquement les fichiers de configuration, de mettre en cache les ressources multimédias et de verrouiller les autorisations des utilisateurs immédiatement après que l'installateur du matériel a connecté le câble réseau.
Partenariats d'intégration techniques OEM/ODM
Connecter une publicité TV Box exige des fonctionnalités matérielles spécialisées et une grande flexibilité de micrologiciel que les acteurs de la vente au détail standard ne peuvent pas offrir. Si votre flux de déploiement actuel implique des connexions HDMI non gérées, des alimentations électriques compliquées ou des installations manuelles fastidieuses d'applications, vous avez besoin d'un matériel de qualité entreprise.
Notre équipe d'ingénieurs conçoit des configurations PCBA personnalisées avec des modules PoE intégrés, de véritables lignes de contrôle d'affichage RS-232 et un micrologiciel Android sur mesure conçu pour l'approvisionnement automatisé du réseau.
Contactez notre équipe senior d'ingénierie et d'architecture dès aujourd'hui pour discuter des spécifications de votre projet et obtenir un échantillon d'évaluation conçu pour votre charge de travail commerciale.
