Quali sono le opzioni di connettività per un Google TV Box?

Quali sono le opzioni di connettività per un Google TV Box? Un'analisi dell'architettura hardware B2B

La transizione del settore ai codec AV1/VVC ad alto bitrate e allo streaming video 4K60/8K ha evidenziato un grave collo di bottiglia hardware nelle implementazioni commerciali: throughput del bus insufficiente e scarso isolamento delle periferiche.

Quando gli integratori di sistemi distribuiscono l'hardware commerciale Google TV Box in ambienti di segnaletica digitale, IPTV aziendale o chioschi interattivi, la selezione delle porte fisiche determina direttamente i tempi di attività e la stabilità della rete. I dongle consumer che si affidano esclusivamente al Wi-Fi di base e alle porte HDMI singole spesso soffrono di perdita di pacchetti, interferenze di coesistenza Bluetooth e mancanza di controllo delle periferiche.

La valutazione di un Google TV Box su scala commerciale richiede l'analisi del livello fisico (PHY), della progettazione del layout a livello di scheda e del supporto dei driver a livello di kernel su bus di espansione cablati, wireless e industriali.

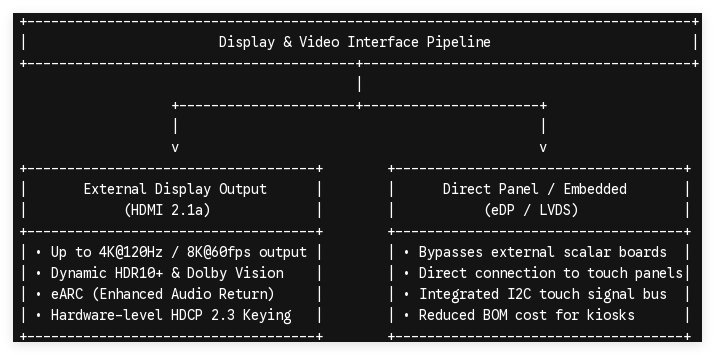

1. Uscite video e audio a larghezza di banda elevata: HDMI 2.1, eARC e intestazioni pannello diretto

La pipeline principale di qualsiasi Google TV Box è l'output di visualizzazione video. Mentre lo streaming consumer richiede un semplice plug-and-play, le implementazioni aziendali richiedono un'elevata integrità della larghezza di banda, handshake delle chiavi HDCP e opzioni di interfaccia del pannello alternative.

Protocolli HDMI 2.1a e integrità del segnale

I moderni SoC commerciali, come Amlogic S905X5 o S928X, integrano trasmettitori HDMI 2.1a in grado di fornire pipeline 4K a 120 Hz o 8K a 60 fps non compressi. Per le installazioni commerciali, tre caratteristiche chiave sono vitali:

• eARC (Enhanced Audio Return Channel): consente ai bitstream audio Dolby Atmos e DTS:X non elaborati di passare direttamente dal motore multimediale ai sistemi audio esterni.

• QMS (Quick Media Switching): elimina il ritardo dello schermo nero quando un lettore multimediale cambia la frequenza dei fotogrammi (ad esempio, passando dal contenuto dell'annuncio video a 24 fps all'interfaccia utente interattiva a 60 fps).

• HDCP 2.3 e Widevine L1: chiavi di crittografia legate all'hardware integrate direttamente nel bootloader sicuro (TrustZone) per garantire la riproduzione di contenuti protetti da DRM senza interruzioni nella negoziazione del display.

Interfaccia display personalizzata (eDP/LVDS/V-by-One)

Per display intelligenti integrati, chioschi di vendita e apparecchiature mediche, l'instradamento di cavi HDMI esterni all'interno di un contenitore aggiunge costi inutili e rischi di punto di guasto. Presso SZTomato, il nostro team di ingegneri OEM/ODM modifica il layout PCBA principale per esporre intestazioni eDP (Embedded DisplayPort) o LVDS interne direttamente dal SoC. Ciò consente la funzionalità di azionamento diretto per pannelli LCD industriali, completi di linee di segnale del controller touch I2C integrate, eliminando schede driver display esterne.

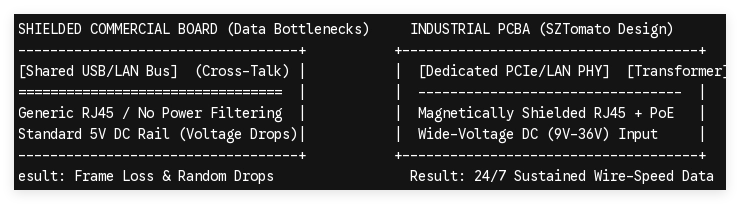

2. Architettura dei dati cablati: interfacce Ethernet PHY, PoE e storage

L'interferenza wireless all'interno degli edifici commerciali rende obbligatorie le connessioni fisiche cablate per implementazioni con tempi di attività elevati. Tuttavia, etichettare una scheda "Gigabit" non ha senso se il ricetrasmettitore fisico (PHY) o il routing del bus limitano le prestazioni.

1. Controller PHY Ethernet dedicati: box OTT economici multiplexano il traffico Ethernet su bus interni USB 2.0 condivisi, limitando il throughput effettivo a circa 200-300 Mbps e causando jitter dei pacchetti. I progetti SZTomato utilizzano ricetrasmettitori PCIe-to-Ethernet dedicati (come Realtek RTL8211FD) collegati direttamente all'interfaccia RGMII del SoC, offrendo un throughput wire-speed sostenuto di oltre 940 Mbps senza sovraccarico della CPU.

2. Supporto PoE integrato: incorporando un modulo PoE opzionale conforme a 802.3at nel layout PCBA, gli integratori di sistema possono fornire sia alimentazione che dati gigabit attraverso un singolo cavo Cat6, riducendo drasticamente i costi di installazione elettrica su reti di display di grandi dimensioni.

3. Isolamento bus USB 3.0: le porte USB 3.0 ad alta velocità irradiano rumore a 2,4 GHz che disturba le antenne wireless vicine. I nostri progetti PCB incorporano induttanze di isolamento dell'alimentazione dedicate e schermatura metallica attorno ai connettori USB per prevenire interferenze RF.

3. Stack wireless e periferiche avanzati: Wi-Fi 6/6E, Bluetooth 5.2 e bus industriali

Per le implementazioni in cui l’infrastruttura cablata è impossibile, l’hardware wireless di livello aziendale e i bus di controllo delle periferiche industriali specializzati devono colmare il divario.

Implementa moduli Wi-Fi 6 (802.11ax) MIMO 2x2 dual-stream che utilizzano i protocolli 1024-QAM e OFDMA per mantenere velocità di trasmissione stabili in ambienti radio congestionati.

Isola l'audio Bluetooth Low Energy (BLE) e controlla il traffico dai segnali Wi-Fi utilizzando l'arbitraggio dei pacchetti a livello hardware, consentendo una comunicazione fluida con telecomandi, sensori e dispositivi beacon.

Esponi le linee UART fisiche convertite a livelli RS232/RS485 direttamente sull'intestazione PCBA, consentendo la comunicazione bidirezionale con pannelli display commerciali, controller LED e PLC industriali.

Incorpora pin GPIO (General Purpose Input/Output) optoisolati per interfacciarsi direttamente con sensori di prossimità, pulsanti di attivazione di emergenza e relè automatizzati senza rischiare di danneggiare la scheda madre.

Integrazione del failover cellulare: per le reti di segnaletica digitale ad alta disponibilità in cui le interruzioni fisse di Internet sono inaccettabili, i layout hardware personalizzati possono integrare modem cellulari mini-PCIe/M.2 LTE/5G completi di doppi slot SIM esterni per il failover WAN automatico.

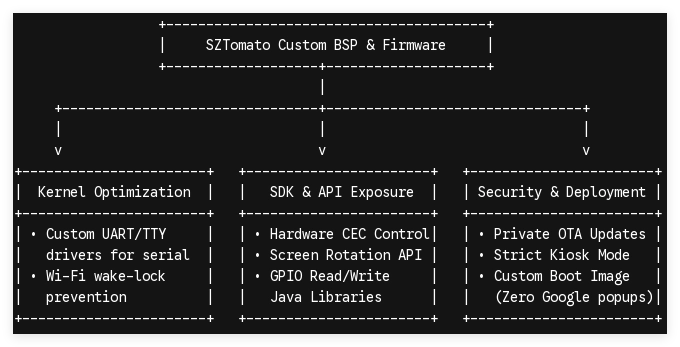

4. Ingegneria dello stack software: integrazione dei driver e rafforzamento del kernel

Una porta fisica è inutile se il sistema operativo Android sottostante interrompe le periferiche collegate a causa di timeout di risparmio energetico o di driver del kernel mancanti. SZTomato collega il layout hardware con Board Support Package (BSP) personalizzati a livello di sistema:

• Driver TTY personalizzati e USB-seriale: compiliamo moduli kernel Linux personalizzati nel BSP Android, esponendo i dispositivi nativi /dev/ttyUSB e /dev/ttyS direttamente alla tua applicazione Android.

• SDK di controllo CEC a livello di hardware: invece di fare affidamento sulle implementazioni CEC Android TV standard, forniamo SDK Java/Kotlin dedicati che offrono alla tua app un controllo granulare sullo stato di alimentazione della TV, sulla commutazione degli ingressi e sul reporting dello stato del display.

• Criteri di connessione persistenti: il gestore energetico predefinito di Android sospende in modo aggressivo le interfacce di rete in background. Il nostro firmware personalizzato disabilita gli stati di sospensione aggressivi sui driver Ethernet e Wi-Fi, garantendo una reattività 24 ore su 24, 7 giorni su 7 per i comandi ping remoti e gli aggiornamenti OTA silenziosi.

Lista di controllo dell'audit della connettività tecnica per gli appalti B2B

Assicurati che il tuo fornitore soddisfi questi standard tecnici di base prima di finalizzare gli ordini di volume per i Google TV Box commerciali:

• Verifica PHY cablata: verificare che la scheda utilizzi un PHY Gigabit Ethernet discreto (ad esempio Realtek/ICPlus) anziché un bridge USB 2.0 interno.

• Isolamento dell'antenna: assicurati che Wi-Fi e Bluetooth utilizzino doppie antenne a dipolo esterne o antenne patch in ceramica interne schermate anziché antenne a traccia non schermate economiche incise sul PCB.

• Alimentazione tramite porta: verificare che le porte USB forniscano una tensione regolata di 5 V/1 A per porta per evitare che i dischi rigidi esterni o i dongle cellulari causino reimpostazioni di brownout.

• Accesso a driver e sistema operativo: richiedi l'accesso root o le librerie API fornite dal fornitore per controllare le interfacce seriali, i pin GPIO e le impostazioni di visualizzazione a livello di codice.

• Progettazione del dissipatore termico: verificare che i ricetrasmettitori di interfaccia e il SoC principale condividano un diffusore termico unificato per prevenire il degrado delle porte fisiche in caso di calore.

Costruisci hardware Google TV Box appositamente progettato con SZTomato

I lettori multimediali standard per la vendita al dettaglio falliscono negli ambienti commerciali perché sono costruiti per un uso occasionale in soggiorno, non per carichi operativi continui.

Con oltre 16 anni di esperienza OEM/ODM transfrontaliera specializzata, SZTomato (Shenzhen Tomato Technology Co., Ltd.) progetta prodotti personalizzati Google TV Box soluzioni costruite secondo i vostri esatti requisiti fisici e software. Dai layout PCBA personalizzati con intestazioni RS232, PoE ed eDP all'ottimizzazione specializzata del kernel Linux e ai sistemi OTA privati ​​sicuri, forniamo l'affidabilità hardware richiesta dagli integratori di sistemi.

Parla con un architetto hardware SZTomato per personalizzare il tuo Google TV Box porte di connettività e unità di valutazione delle richieste.
