Google TV Box의 연결 옵션은 무엇입니까?

구글 TV 박스의 연결 옵션은 무엇입니까? B2B 하드웨어 아키텍처 분석

AV1/VVC 높은 비트 전송률 코덱과 4K60/8K 비디오 스트리밍으로의 업계 전환은 상용 배포의 주요 하드웨어 병목 현상, 즉 불충분한 버스 처리량 및 열악한 주변 장치 격리를 부각시켰습니다.

시스템 통합업체가 상업용 구글 TV 박스 하드웨어를 디지털 간판, 기업 IPTV 또는 대화형 키오스크 환경에 배포할 때 물리적 포트 선택에 따라 가동 시간과 네트워크 안정성이 직접 결정됩니다. 기본 Wi-Fi 및 단일 HDMI 포트에만 의존하는 소비자 동글은 패킷 손실, Bluetooth 공존 간섭 및 주변 장치 제어 부족으로 인해 어려움을 겪는 경우가 많습니다.

구글 TV 박스를 상업적 규모로 평가하려면 유무선 및 산업용 확장 버스 전반에 걸친 물리 계층(PHY), 보드 수준 레이아웃 설계, 커널 수준 드라이버 지원을 분석해야 합니다.

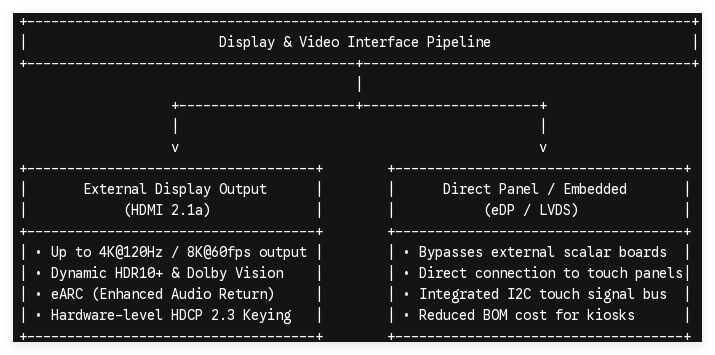

1. 고대역폭 비디오 및 오디오 출력: HDMI 2.1, eARC 및 직접 패널 헤더

구글 TV 박스의 기본 파이프라인은 비디오 디스플레이 출력입니다. 소비자 스트리밍에는 간단한 플러그 앤 플레이가 필요하지만 기업 배포에는 고대역폭 무결성, HDCP 키 핸드셰이킹 및 대체 패널 인터페이스 옵션이 필요합니다.

HDMI 2.1a 프로토콜 및 신호 무결성

Amlogic S905X5 또는 S928X와 같은 최신 상용 SoC에는 비압축 4K@120Hz 또는 8K@60fps 파이프라인 전달이 가능한 HDMI 2.1a 송신기가 통합되어 있습니다. 상업용 설치의 경우 세 가지 주요 기능이 중요합니다.

• eARC(Enhanced Audio Return Channel): 원시 Dolby Atmos 및 DTS:X 오디오 비트스트림을 미디어 엔진에서 외부 사운드 시스템으로 직접 전달할 수 있습니다.

• QMS(빠른 미디어 전환): 미디어 플레이어가 프레임 속도를 전환할 때(예: 24fps 비디오 광고 콘텐츠에서 60fps 대화형 UI로 전환) 검은 화면 지연을 제거합니다.

• HDCP 2.3 및 Widevine L1: 보안 부트로더(TrustZone)에 직접 내장된 하드웨어 바인딩 암호화 키로 디스플레이 협상 중단 없이 DRMed 콘텐츠 재생을 보장합니다.

맞춤형 디스플레이 인터페이스(eDP / LVDS / V-by-One)

통합 스마트 디스플레이, 자동 판매기 키오스크 및 의료 장비의 경우 외부 HDMI 케이블을 인클로저 내부로 라우팅하면 불필요한 비용과 장애 지점 위험이 추가됩니다. SZTomato의 OEM/ODM 엔지니어링 팀은 내부 eDP(Embedded DisplayPort) 또는 LVDS 헤더를 SoC에서 직접 노출하도록 기본 PCBA 레이아웃을 수정합니다. 이를 통해 통합 I2C 터치 컨트롤러 신호 라인을 갖춘 산업용 LCD 패널을 직접 구동할 수 있어 외부 디스플레이 드라이버 보드가 필요하지 않습니다.

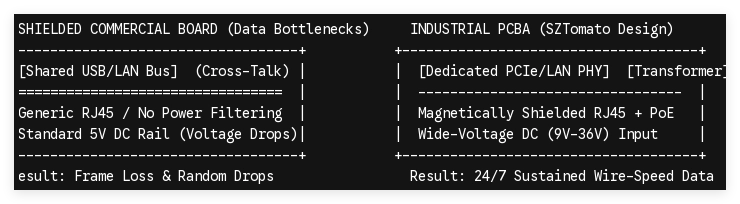

2. 유선 데이터 아키텍처: 이더넷 PHY, PoE 및 스토리지 인터페이스

상업용 건물 내부의 무선 간섭으로 인해 가동 시간이 긴 배포에는 유선 물리적 연결이 필수입니다. 그러나 물리적 트랜시버(PHY) 또는 버스 라우팅으로 인해 성능이 저하되는 경우 보드에 "기가비트"라는 레이블을 붙이는 것은 의미가 없습니다.

1. 전용 이더넷 PHY 컨트롤러: 저렴한 OTT 박스는 공유 USB 2.0 내부 버스를 통해 이더넷 트래픽을 다중화하여 실제 처리량을 약 200~300Mbps로 제한하고 패킷 지터를 유발합니다. SZTomato 설계는 SoC의 RGMII 인터페이스에 직접 연결된 전용 PCIe-이더넷 트랜시버(예: Realtek RTL8211FD)를 활용하여 CPU 오버헤드 없이 전체 940 Mbps의 지속적인 유선 속도 처리량을 제공합니다.

2. 통합 PoE 지원: 옵션인 802.3at 호환 PoE 모듈을 PCBA 레이아웃에 통합함으로써 시스템 통합업체는 단일 Cat6 케이블을 통해 전력 및 기가비트 데이터를 모두 제공할 수 있으므로 대규모 디스플레이 네트워크 전반에 걸쳐 전기 설치 비용을 대폭 낮출 수 있습니다.

3. USB 3.0 버스 절연: 고속 USB 3.0 포트는 근처의 무선 안테나를 방해하는 2.4GHz 소음을 방출합니다. 당사의 PCB 설계에는 RF 간섭을 방지하기 위해 USB 커넥터 주위에 전용 전원 절연 초크와 금속 차폐가 통합되어 있습니다.

3. 고급 무선 및 주변 장치 스택: Wi-Fi 6/6E, Bluetooth 5.2 및 산업용 버스

유선 인프라가 불가능한 배포의 경우 엔터프라이즈급 무선 하드웨어와 전문 산업용 주변 장치 제어 버스가 격차를 해소해야 합니다.

1024-QAM 및 OFDMA 프로토콜을 활용하는 듀얼 스트림 2x2 MIMO Wi-Fi 6(802.11ax) 모듈을 배포하여 혼잡한 무선 환경에서 안정적인 전송 속도를 유지합니다.

하드웨어 수준 패킷 중재를 사용하여 Wi-Fi 신호에서 Bluetooth 저에너지(BLE) 오디오 및 제어 트래픽을 분리하여 리모컨, 센서 및 비콘 장치와의 원활한 통신을 가능하게 합니다.

RS232/RS485 레벨로 변환된 물리적 UART 라인을 PCBA 헤더에 직접 노출시켜 상업용 디스플레이 패널, LED 컨트롤러 및 산업용 PLC와의 양방향 통신을 가능하게 합니다.

광절연 범용 입력/출력(GPIO) 핀을 통합하여 메인보드 손상 위험 없이 근접 센서, 비상 트리거 버튼 및 자동 릴레이와 직접 인터페이스합니다.

셀룰러 장애 조치 통합: 지속적인 인터넷 중단이 허용되지 않는 고가용성 디지털 사이니지 네트워크의 경우 맞춤형 하드웨어 레이아웃에 자동 WAN 장애 조치를 위한 듀얼 외부 SIM 슬롯이 완비된 미니 PCIe/M.2 LTE/5G 셀룰러 모뎀을 통합할 수 있습니다.

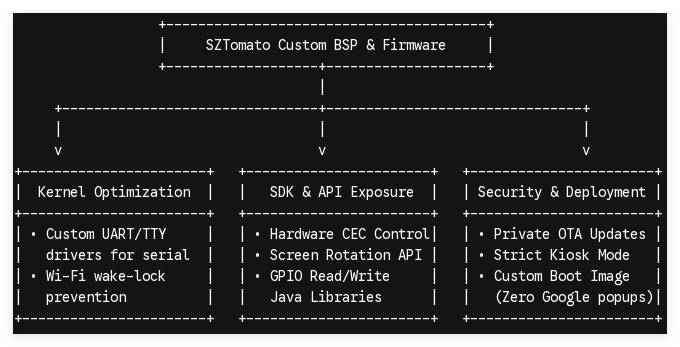

4. 소프트웨어 스택 엔지니어링: 드라이버 통합 및 커널 강화

절전 시간 초과 또는 커널 드라이버 누락으로 인해 기본 Android OS가 연결된 주변 장치를 삭제하는 경우 물리적 포트는 쓸모가 없습니다. SZTomato는 시스템 수준에서 맞춤형 BSP(보드 지원 패키지)와 하드웨어 레이아웃을 연결합니다.

• 맞춤형 TTY 및 USB 직렬 드라이버: 맞춤형 Linux 커널 모듈을 Android BSP로 컴파일하여 기본 /dev/ttyUSB 및 /dev/ttyS 장치를 Android 애플리케이션에 직접 노출합니다.

• 하드웨어 수준 CEC 제어 SDK: 기본 Android TV CEC 구현에 의존하는 대신 앱이 TV 전원 상태, 입력 전환 및 디스플레이 상태 보고를 세부적으로 제어할 수 있는 전용 Java/Kotlin SDK를 제공합니다.

• 지속적인 연결 정책: Android의 기본 전원 관리자는 백그라운드 네트워크 인터페이스를 적극적으로 일시 중지합니다. 당사의 맞춤형 펌웨어는 이더넷 및 Wi-Fi 드라이버에서 공격적인 절전 상태를 비활성화하여 원격 핑 명령 및 자동 OTA 업데이트에 대한 연중무휴 응답성을 보장합니다.

B2B 조달을 위한 기술 연결 감사 체크리스트

상업용 Google TV Box에 대한 대량 주문을 마무리하기 전에 공급업체가 다음 기본 기술 표준을 충족하는지 확인하세요.

• 유선 PHY 확인: 보드가 내부 USB 2.0 브리지가 아닌 별도의 기가비트 이더넷 PHY(예: Realtek/ICPlus)를 사용하는지 확인합니다.

• 안테나 격리: Wi-Fi 및 Bluetooth가 PCB에 에칭된 값싸고 차폐되지 않은 추적 안테나 대신 듀얼 외부 쌍극자 안테나 또는 차폐된 내부 세라믹 패치 안테나를 활용하도록 합니다.

• 포트 전원 공급: USB 포트가 포트당 규정된 5V/1A를 제공하여 외부 하드 드라이브 또는 셀룰러 동글이 브라운아웃 재설정을 일으키는 것을 방지하는지 확인하십시오.

• 드라이버 및 OS 액세스: 직렬 인터페이스, GPIO 핀 및 디스플레이 설정을 프로그래밍 방식으로 제어하려면 루트 액세스 또는 공급업체 제공 API 라이브러리를 요구합니다.

• 열 싱크 설계: 열로 인한 물리적 포트 성능 저하를 방지하기 위해 인터페이스 트랜시버와 기본 SoC가 통합 열 분산기를 공유하는지 확인합니다.

SZTomato를 사용하여 목적에 맞게 설계된 Google TV 박스 하드웨어 구축

표준 소매 미디어 플레이어는 지속적인 작동 부하가 아닌 일상적인 거실 사용을 위해 제작되었기 때문에 상업 환경에서는 실패합니다.

16년 이상의 국경 간 OEM/ODM 전문 경험을 바탕으로 SZTomato(Shenzhen Tomato Technology Co., Ltd.)는 맞춤형 엔지니어를 보유하고 있습니다. Google TV Box 정확한 물리적 및 소프트웨어 요구 사항에 맞게 구축된 솔루션입니다. RS232, PoE 및 eDP 헤더를 갖춘 맞춤형 PCBA 레이아웃부터 특수 Linux 커널 최적화 및 보안 개인 OTA 시스템에 이르기까지 시스템 통합업체가 요구하는 하드웨어 신뢰성을 제공합니다.

SZTomato 하드웨어 설계자와 대화하여 맞춤화하세요. Google TV Box 연결 포트 및 요청 평가 단위.
