Cos'è il dispositivo Scatola TV sulla TV? Architettura hardware aziendale e guida alla personalizzazione OEM

Le emittenti e i fornitori di servizi OTT stanno rapidamente eliminando le infrastrutture MPEG-2/H.264 legacy a favore della decodifica hardware AV1 e della distribuzione dinamica della pipeline HDR. Negli ambienti AV commerciali, collegare uno stick di streaming consumer standard a un display commerciale crea colli di bottiglia operativi immediati: limitazione termica, aggiornamenti delle applicazioni non gestiti e una completa mancanza di controllo delle periferiche di basso livello.

Al suo centro, a TV Box è un nodo di elaborazione dedicato e con fattore di forma ridotto che collega i flussi di rete IP e i pannelli di visualizzazione tramite interfacce HDMI, DisplayPort o LVDS. A differenza dell'hardware di streaming consumer bloccato, le piattaforme Android TV Box di livello aziendale funzionano come sistemi integrati aperti e altamente personalizzabili in grado di gestire segnaletica digitale, chioschi interattivi, sistemi IP per l'ospitalità e reti di edge computing.

1. Architettura hardware interna: oltre la shell del consumatore

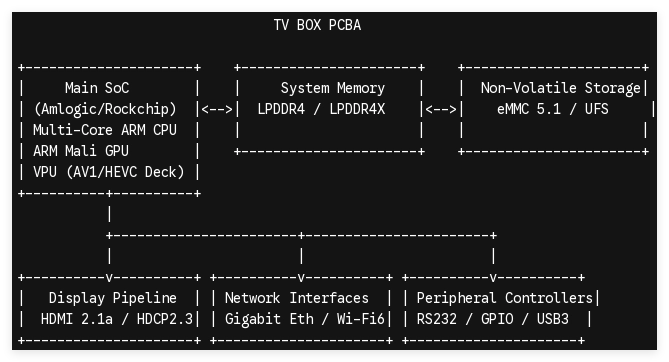

Per comprendere un TV Box a livello aziendale è necessario scomporre il PCBA (Printed Circuit Board Assembly). Le prestazioni e l'involucro termico del dispositivo dipendono interamente dalla scelta del System-on-Chip (SoC) e dall'ingegneria del layout.

Elaborazione del nucleo del silicio (SoC)

I moderni lettori multimediali commerciali si affidano principalmente a SoC basati su ARM di produttori di chip come Amlogic (ad esempio S905X4, A311D2) o Rockchip (ad esempio RK3568, RK3588). Questi chip combinano:

• Complessi CPU multi-core: cluster di prestazioni ARM Cortex-A55 o Cortex-A76 che gestiscono la logica applicativa e i protocolli di rete.

• Unità di elaborazione video (VPU) dedicate: blocchi hardware a funzione fissa che gestiscono la decodifica 4K/8K a 60 fps (AV1, VP9, ​​H.265/HEVC) con un sovraccarico minimo della CPU.

• NPU integrate: unità di elaborazione neurale fino a 6 TOPS per analisi video edge, upscaling video assistito dall'intelligenza artificiale e misurazione del pubblico nelle implementazioni di segnaletica.

Bus di memoria e archiviazione

La riproduzione aziendale richiede un throughput di dati continuo. Le configurazioni industriali utilizzano RAM LPDDR4/4X a doppio canale abbinata a storage flash eMMC 5.1 o UFS ad alta resistenza. La memoria flash di alta qualità è essenziale per resistere alle frequenti scritture dei log e alla memorizzazione continua dei contenuti nella cache senza degrado della memoria flash.

2. Ingegneria a livello di firmware: personalizzare il kernel per l'affidabilità B2B

Gli ambienti Android standard sono progettati per l'interazione individuale dei consumatori, con interruzioni aggressive delle app per il risparmio energetico, notifiche popup e aggiornamenti automatici del sistema. I motori multimediali aziendali richiedono un'ottimizzazione precisa a livello di firmware prima della distribuzione.

Ottimizzazione del kernel Android e controllo delle root

Attraverso l'ingegneria a livello di sistema, il firmware OEM espone API di livello inferiore e controlli a livello di kernel:

• Modalità chiosco e watchdog delle app: script nativi di avvio automatico che garantiscono il riavvio immediato dell'applicazione CMS di destinazione in caso di arresto anomalo o avvio a freddo del sistema, mascherando tutti gli elementi dell'interfaccia utente Android.

• API di sistema personalizzate: accesso diretto alle porte seriali (RS-232/TTL) per controllare i pannelli di visualizzazione commerciali (accensione/spegnimento, commutazione degli ingressi) direttamente dall'applicazione del motore multimediale.

• HDCP e gestione dei diritti digitali: integrazione DRM personalizzata (Widevine L1, PlayReady) incorporata direttamente nell'ambiente di esecuzione sicuro (TEE) per lo streaming video protetto.

3. Modifica hardware e gestione termica per la scalabilità commerciale

Distribuendo centinaia o migliaia di Scatole TV nelle catene di vendita al dettaglio, negli snodi dei trasporti o nei menù all’aperto introduce esigenze ambientali alle quali la plastica di consumo non può sopravvivere.

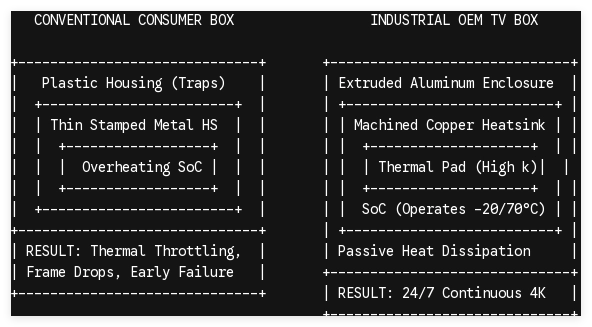

Ingegneria della dissipazione termica

La decodifica video 4K continua genera energia termica costante. I blocchi passivi del dissipatore di calore in rame o alluminio collegati direttamente al SoC dissipano il calore attraverso i gusci dell'involucro in alluminio. Ciò elimina le parti mobili (ventole) mantenendo il funzionamento continuo a temperature ambiente comprese tra -20°C e 70°C.

Layout PCBA personalizzato e selezione dei componenti

Gli integratori di sistemi B2B utilizzano raramente layout di schede stock. L'ingegneria OEM consente aggiunte personalizzate alla scheda fisica:

• Power Over Ethernet (PoE): integrazione IEEE 802.3at per fornire sia alimentazione (fino a 30 W) che dati tramite un singolo cavo RJ45, eliminando la necessità di prese CA vicino ai display.

• Interfacce di espansione: slot Mini-PCIe o M.2 integrati per modem cellulari 4G/5G con slot SIM fallback per connettività remota.

• Watchdog timer (livello hardware): microcontroller fisici dedicati che commutano l'alimentazione principale al SoC se si verifica un blocco irreversibile del sistema.

Collaborazione con SZTomato per la scala OEM/ODM aziendale

I box Android generici al dettaglio non sono all'altezza quando le implementazioni commerciali richiedono un controllo rigoroso del firmware, branding personalizzato e hardware rafforzato. In qualità di specialista nell'ingegneria elettronica transfrontaliera, SZTomato offre personalizzazione hardware end-to-end e modifiche software di basso livello su misura per integratori di sistemi, operatori ISP e fornitori di soluzioni di segnaletica digitale.

Le funzionalità personalizzate includono:

1. Ingegneria PCBA a livello di scheda: posizionamento personalizzato delle porte, moduli PoE integrati, GPIO personalizzato e involucri termici di livello industriale costruiti secondo le specifiche.

2. Personalizzazione del firmware e del kernel: modifiche profonde del kernel Android (AOSP) e Linux, funzionalità di installazione silenziosa in background, loghi/animazioni di avvio personalizzati e ambienti kiosk bloccati.

3. Infrastruttura OTA dedicata: accesso a server di aggiornamento Over-The-Air (OTA) sicuri e brandizzati per inviare in modo sicuro le patch del firmware a flotte di dispositivi globali.

4. Integrazione SDK e API: documentazione completa per gli sviluppatori per collegare il software proprietario direttamente con le funzionalità hardware integrate (comunicazione seriale, circuiti watchdog, indicatori di stato LED).

Richiedi una consulenza ingegneristica

Stai pianificando l'implementazione di un lettore multimediale su scala aziendale o sviluppando una soluzione di segnaletica digitale personalizzata? Contatta il team di ingegneri di SZTomato per richiedere unità campione, schemi e build firmware personalizzate per i tuoi requisiti hardware.
