Qu’est-ce que l’appareil TV Box sur le téléviseur ?

Qu'est-ce que l'appareil Boîte de télévision sur le téléviseur ? Architecture matérielle d'entreprise et guide de personnalisation OEM

Les diffuseurs et les fournisseurs de services OTT abandonnent rapidement l’ancienne infrastructure MPEG-2/H.264 au profit du décodage matériel AV1 et de la fourniture de pipelines HDR dynamiques. Dans les environnements audiovisuels commerciaux, le branchement d'une clé de streaming grand public disponible dans le commerce à un écran commercial crée des goulots d'étranglement opérationnels immédiats : limitation thermique, mises à jour d'applications non gérées et absence totale de contrôle des périphériques de bas niveau.

À la base, un TV Box est un nœud de calcul dédié de petit format qui relie les flux de réseau IP et les panneaux d'affichage via les interfaces HDMI, DisplayPort ou LVDS. Contrairement au matériel de streaming grand public verrouillé, les plates-formes Android TV Box d'entreprise fonctionnent comme des systèmes intégrés ouverts et hautement personnalisables, capables de piloter l'affichage numérique, les kiosques interactifs, les systèmes IP d'hôtellerie et les réseaux informatiques de pointe.

1. Architecture matérielle interne : au-delà du shell du consommateur

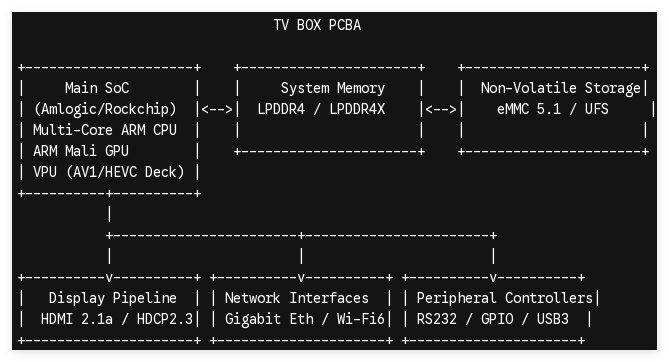

Comprendre un boîtier TV au niveau de l'entreprise nécessite de décomposer l'assemblage de circuits imprimés (PCBA). Les performances et l'enveloppe thermique de l'appareil dépendent entièrement du choix du système sur puce (SoC) et de l'ingénierie de configuration.

Traitement du silicium de base (SoC)

Les lecteurs multimédias commerciaux modernes s'appuient principalement sur des SoC basés sur ARM provenant de fabricants de puces comme Amlogic (par exemple, S905X4, A311D2) ou Rockchip (par exemple, RK3568, RK3588). Ces puces combinent :

• Complexes de processeurs multicœurs : clusters de performances ARM Cortex-A55 ou Cortex-A76 gérant la logique des applications et les protocoles réseau.

• Unités de traitement vidéo dédiées (VPU) : blocs matériels à fonction fixe gérant le décodage 4K/8K à 60 ips (AV1, VP9, ​​H.265/HEVC) avec une surcharge CPU minimale.

• NPU intégrés : unités de traitement neuronal jusqu'à 6 TOPS pour l'analyse vidéo de pointe, la mise à l'échelle vidéo assistée par l'IA et la mesure d'audience dans les déploiements de signalisation.

Bus de mémoire et de stockage

La lecture en entreprise nécessite un débit de données continu. Les configurations industrielles utilisent une RAM LPDDR4/4X double canal associée à un stockage flash eMMC 5.1 ou UFS haute endurance. Une mémoire flash de haute qualité est essentielle pour résister aux écritures fréquentes de journaux et à la mise en cache continue du contenu sans dégradation du flash.

2. Ingénierie au niveau du micrologiciel : adapter le noyau à la fiabilité B2B

Les environnements Android standard sont conçus pour l'interaction individuelle des consommateurs, avec des suppressions d'applications agressives permettant d'économiser de l'énergie, des notifications contextuelles et des mises à jour automatiques du système. Les moteurs multimédias d'entreprise nécessitent une optimisation précise au niveau du micrologiciel avant le déploiement.

Optimisation du noyau Android et contrôle racine

Grâce à l'ingénierie au niveau du système, le micrologiciel OEM expose des API de niveau inférieur et des contrôles au niveau du noyau :

• Mode kiosque et surveillance des applications : scripts de lancement automatique natifs garantissant que l'application CMS cible redémarre instantanément en cas de panne ou de démarrage à froid du système, masquant ainsi tous les éléments de l'interface utilisateur Android.

• API système personnalisées : accès direct aux ports série (RS-232/TTL) pour contrôler les panneaux d'affichage commerciaux (marche/arrêt, commutation d'entrée) directement depuis l'application du moteur multimédia.

• HDCP et gestion des droits numériques : intégration DRM sur mesure (Widevine L1, PlayReady) intégrée directement dans l'environnement d'exécution sécurisé (TEE) pour un streaming vidéo protégé.

3. Modification du matériel et gestion thermique pour une évolutivité commerciale

Déployer des centaines ou des milliers de Boîtes de télévision dans les chaînes de vente au détail, les centres de transport ou les panneaux de menu extérieurs introduit des exigences environnementales auxquelles les plastiques de consommation ne peuvent pas survivre.

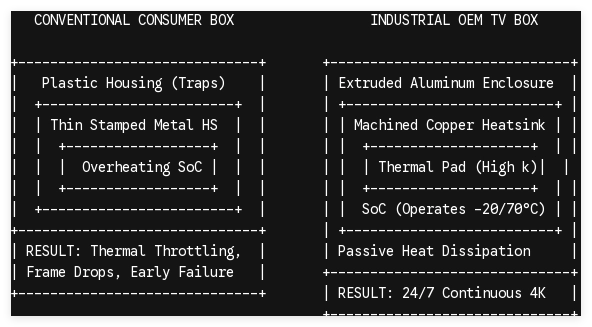

Ingénierie de la dissipation thermique

Le décodage vidéo 4K continu génère une énergie thermique constante. Les blocs de dissipateurs thermiques passifs en cuivre ou en aluminium fixés directement au SoC dissipent la chaleur à travers des coques de boîtier en aluminium. Cela élimine les pièces mobiles (ventilateurs) tout en maintenant un fonctionnement continu à des températures ambiantes allant de -20°C à 70°C.

Disposition PCBA personnalisée et sélection de composants

Les intégrateurs de systèmes B2B utilisent rarement des mises en page de cartes standard. L'ingénierie OEM permet des ajouts personnalisés à la carte physique :

• Power Over Ethernet (PoE) : intégration IEEE 802.3at pour fournir à la fois l'alimentation (jusqu'à 30 W) et les données via un seul câble RJ45, éliminant ainsi le besoin de prises secteur à proximité des écrans.

• Interfaces d'extension : emplacements Mini-PCIe ou M.2 intégrés pour les modems cellulaires 4G/5G avec emplacements SIM de secours pour la connectivité à distance.

• Minuteries de surveillance (niveau matériel) : microcontrôleurs physiques dédiés qui rebranchent l'alimentation principale du SoC en cas de gel irrécupérable du système.

Partenariat avec SZTomato pour l'échelle OEM/ODM d'entreprise

Les boîtiers Android génériques de vente au détail ne suffisent pas lorsque les déploiements commerciaux nécessitent un contrôle strict du micrologiciel, une image de marque personnalisée et un matériel renforcé. En tant que spécialiste de l'ingénierie électronique transfrontalière, SZTomato propose une personnalisation matérielle de bout en bout et des modifications logicielles de bas niveau spécialement conçues pour les intégrateurs de systèmes, les opérateurs de FAI et les fournisseurs de solutions d'affichage numérique.

Les fonctionnalités personnalisées incluent :

1. Ingénierie PCBA au niveau de la carte : placement de ports personnalisé, modules PoE intégrés, GPIO personnalisé et boîtiers thermiques de qualité industrielle construits selon les spécifications.

2. Adaptation du micrologiciel et du noyau : modifications approfondies du noyau Android (AOSP) et Linux, capacités d'installation silencieuse en arrière-plan, logos/animations de démarrage personnalisés et environnements de kiosque verrouillés.

3. Infrastructure OTA dédiée : accès à des serveurs de mise à jour Over-The-Air (OTA) sécurisés et de marque pour diffuser les correctifs du micrologiciel en toute sécurité sur les flottes mondiales d'appareils.

4. Intégration SDK et API : documentation complète du développeur pour relier votre logiciel propriétaire directement aux fonctionnalités matérielles embarquées (communication série, circuits de surveillance, indicateurs d'état LED).
