ข้อกำหนดของระบบสำหรับ Set-Top Box (STB) คืออะไร?

การเพิ่มประสิทธิภาพสถาปัตยกรรมและฮาร์ดแวร์: การกำหนดข้อกำหนดของระบบ กล่องรับสัญญาณ (STB) เชิงพาณิชย์

การใช้งานระดับองค์กรของ กล่องรับสัญญาณ ฮาร์ดแวร์ (STB) ซึ่งครอบคลุมเครือข่าย IPTV สำหรับการต้อนรับ ป้ายดิจิทัลเชิงโต้ตอบ และแอปพลิเคชัน Edge AI มักล้มเหลวเนื่องจากการคำนวณผิดทั่วไป: ระบุซิลิคอนเกรดขายปลีกเกินข้อกำหนด หรือประสิทธิภาพการระบายความร้อนและหน่วยความจำต่ำกว่าที่กำหนด

ในสภาพแวดล้อมเชิงพาณิชย์ STB ทำงานภายใต้ปริมาณงานต่อเนื่องทุกวันตลอด 24 ชั่วโมง การกำหนดความต้องการของระบบสำหรับหน่วยเหล่านี้จำเป็นต้องมีความเข้าใจอย่างละเอียดว่าสถาปัตยกรรมระบบบนชิป (SoC) แบนด์วิดท์หน่วยความจำ ไปป์ไลน์การถอดรหัส และ Android Open Source Project (AOSP) หรือวิศวกรรมเฟิร์มแวร์ Linux โต้ตอบอย่างไรภายใต้ความเครียดในการปฏิบัติงานที่ยั่งยืน

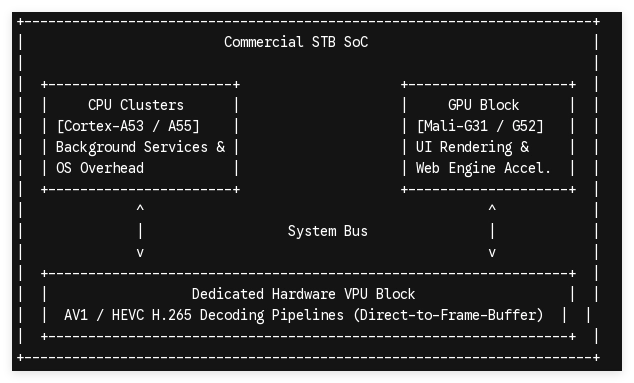

1. Core Silicon: การเลือก SoC และสถาปัตยกรรมการประมวลผล

หัวใจของ STB ขององค์กรคือ SoC ซึ่งประสิทธิภาพการประมวลผลมีความสมดุลกับการกระจายความร้อน ต่างจากสินค้าอุปโภคบริโภคที่ยอมรับการประมวลผลแบบต่อเนื่องได้ STB เชิงพาณิชย์ต้องการความถี่สัญญาณนาฬิกาที่เสถียรเป็นระยะเวลานาน

คลัสเตอร์ซีพียู

สำหรับป้ายและสตรีมมิ่งแอปพลิเคชันที่มีความละเอียดสูง (HD) หรือ 4K มาตรฐาน สถาปัตยกรรม ARM แบบมัลติคอร์ที่ประหยัดพลังงานถือเป็นมาตรฐาน การกำหนดค่า Quad-core Cortex-A53 หรือ Cortex-A55 ที่ทำงานระหว่าง 1.5 GHz ถึง 2.0 GHz ให้ค่าใช้จ่ายในการประมวลผลที่จำเป็นสำหรับกระบวนการพื้นหลังของระบบปฏิบัติการ การจัดการสแต็กเครือข่าย และการสื่อสารอุปกรณ์ต่อพ่วงโดยไม่สร้างความร้อนมากเกินไป

การเลือก GPU

หน่วยประมวลผลกราฟิก เช่น ARM Mali-G31 MP2 หรือ Mali-G52 มีความสำคัญไม่เพียงแต่สำหรับการเล่นเกม แต่สำหรับอินเทอร์เฟซผู้ใช้ (UI) ที่เร่งด้วยฮาร์ดแวร์ การเรนเดอร์วิดเจ็ต HTML5 ที่ซับซ้อนในกลไกเว็บป้ายดิจิทัล และการจัดการองค์ประกอบหลายเลเยอร์ใน Launcher แบบกำหนดเอง

VPU เฉพาะ

CPU และ GPU จะต้องหุ้มฉนวนจากหน้าที่เรนเดอร์วิดีโอ หน่วยประมวลผลวิดีโอเฉพาะ (VPU) ที่มีการถอดรหัสฮาร์ดแวร์ดั้งเดิมสำหรับตัวแปลงสัญญาณสมัยใหม่ โดยเฉพาะ AV1, HEVC/H.265 และ VP9 ที่ 4K @ 60fps—เป็นข้อกำหนดของระบบที่ไม่สามารถต่อรองได้ การถอดรหัสฮาร์ดแวร์ช่วยลดการใช้งาน CPU จากมากกว่า 80% เหลือต่ำกว่า 15% ทำให้อุณหภูมิคอร์ลดลง และยืดอายุการใช้งานของฮาร์ดแวร์

2. สถาปัตยกรรมหน่วยความจำและการจัดเก็บ: แบนด์วิดธ์เทียบกับความจุ

คอขวดของข้อมูลภายใน STB มักเกิดจากการบัสหน่วยความจำที่มีการกำหนดค่าไม่ดีหรือที่เก็บข้อมูลแฟลชคุณภาพต่ำ ส่งผลให้เฟรมหลุดและ UI ของแอปพลิเคชันกระตุก

การกำหนดค่าแรม

แม้ว่า 2GB จะเพียงพอสำหรับแอปพลิเคชันสตรีมมิ่ง IPTV วัตถุประสงค์เดียว แต่ LPDDR4 หรือ LPDDR4X RAM ขนาด 4GB นั้นเป็นพื้นฐานการทำงานสำหรับเลย์เอาต์แบบหลายเลเยอร์ การแคชเนื้อหาบิตเรตสูง หรือแอปพลิเคชัน Edge ที่แปลเป็นภาษาท้องถิ่น LPDDR4X ทำงานที่แรงดันไฟฟ้าต่ำกว่า (1.1V เทียบกับ 1.2V) ซึ่งจะช่วยลดปริมาณความร้อนภายในของชุดแผงวงจรพิมพ์ (PCBA) ได้โดยตรง

สถาปัตยกรรมการจัดเก็บข้อมูล

การเลือกพื้นที่จัดเก็บข้อมูลส่งผลต่อเวลาบูตระบบ ความน่าเชื่อถือในการอัปเดตเฟิร์มแวร์แบบ over-the-air (OTA) และการแคชเนื้อหา STB ระดับต่ำใช้แฟลชพื้นฐานที่จะลดระดับลงอย่างรวดเร็วภายใต้รอบการเขียนที่หนักหน่วง รุ่นเชิงพาณิชย์ต้องใช้ eMMC 5.1 ระดับองค์กรหรือ Universal Flash Storage (UFS)

นอกจากนี้ การออกแบบพาร์ติชั่นเฟิร์มแวร์จะต้องรองรับโครงร่างดูอัลบูต A/B สิ่งนี้ทำให้แน่ใจได้ว่าหากไฟฟ้าขัดข้องเกิดขึ้นระหว่างการอัพเดตเฟิร์มแวร์ระยะไกล STB จะย้อนกลับไปสู่สถานะระบบที่เสถียรก่อนหน้านี้ แทนที่จะเปลี่ยนเป็นยูนิต "อิฐ" ที่ไม่สามารถบู๊ตได้ในภาคสนาม

3. การเชื่อมต่อ อินเทอร์เฟซ I/O และโทโพโลยีระบายความร้อน

การใช้งานเชิงพาณิชย์ต้องการกรอบเครือข่ายทางกายภาพและไร้สายที่แข็งแกร่ง เพื่อรักษาการเชื่อมต่อข้ามสภาพแวดล้อมองค์กรที่ไม่ได้รับการปรับให้เหมาะสม

• ความเป็นจริงของอีเธอร์เน็ต: แม้ว่าอุปกรณ์ของผู้บริโภคจะต้องพึ่งพา Wi-Fi เป็นอย่างมาก แต่การใช้งานเชิงพาณิชย์จะให้ความสำคัญกับโครงสร้างพื้นฐานทางกายภาพ พอร์ต RJ45 Gigabit Ethernet แบบเนทีฟ (10/100/1000 Mbps) จำเป็นสำหรับการสตรีม 4K บิตเรตสูง และเครือข่ายป้ายที่มีความน่าเชื่อถือสูง เพื่อขจัดความเสี่ยงจากการรบกวนแบบไร้สาย

• โปรโตคอลไร้สาย: ในกรณีที่ไม่สามารถเดินสายเคเบิลได้ Wi-Fi แบบดูอัลแบนด์ (802.11 ac/ax หรือ Wi-Fi 5/6) จับคู่กับการกำหนดค่าเสาอากาศภายนอกที่มีกำลังขยายสูงจะเข้ามาแทนที่การติดตาม PCB ภายในเพื่อให้แน่ใจว่าสัญญาณจะทะลุผ่านวัสดุก่อสร้างที่มีความหนาแน่นสูง

• อุปกรณ์ต่อพ่วง I/O: การกำหนดค่าฮาร์ดแวร์ต้องมีพอร์ต USB 3.0 เฉพาะสำหรับการขยายพื้นที่จัดเก็บข้อมูลในตัวเครื่องหรือการโต้ตอบกับหน้าจอสัมผัส ควบคู่ไปกับพอร์ต HDMI 2.1 ที่รองรับการป้องกันเนื้อหา HDCP 2.2/2.3 สำหรับจอแสดงผลรุ่นเก่า มักต้องใช้พอร์ต AV 3.5 มม. เฉพาะสำหรับเอาต์พุตอะนาล็อก

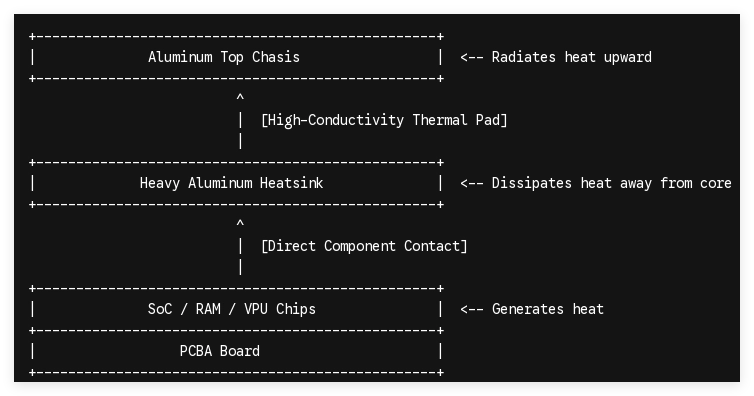

วิศวกรรมความร้อน: ความจำเป็นที่ไร้พัดลม

พัดลมแบบกลไกเป็นจุดสำคัญของความล้มเหลวทางกายภาพเนื่องจากการสะสมของฝุ่นและการสึกหรอของตลับลูกปืน ดังนั้น STB เชิงพาณิชย์จะต้องมีโทโพโลยีการระบายความร้อนแบบพาสซีฟแบบกำหนดเอง

วิธีการทางวิศวกรรมนี้เชื่อมโยงฮีทซิงค์อะลูมิเนียมหนักเข้ากับ SoC โดยตรงผ่านแผ่นระบายความร้อนที่มีความนำไฟฟ้าสูง โดยส่งความร้อนโดยตรงไปยังโครงอะลูมิเนียมอัลลอยด์ด้านบน การออกแบบนี้ช่วยรักษาอุณหภูมิจุดเชื่อมต่อของโปรเซสเซอร์ให้ต่ำกว่า 70°C เพื่อป้องกันการควบคุมปริมาณความร้อนแม้ว่าจะปิดอยู่ด้านหลังจอแสดงผลเชิงพาณิชย์ก็ตาม

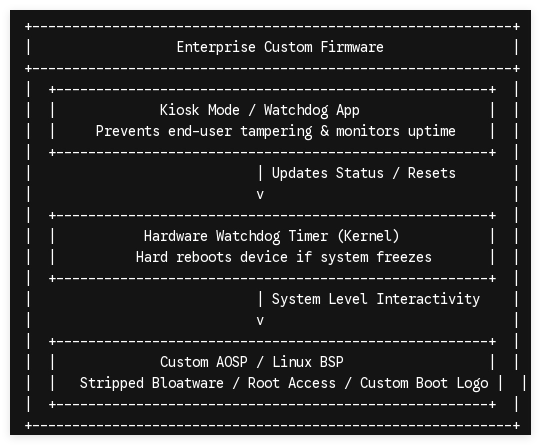

4. การเพิ่มประสิทธิภาพเฟิร์มแวร์และการปรับแต่งระดับระบบปฏิบัติการ

ข้อมูลจำเพาะด้านฮาร์ดแวร์ที่ดีที่สุดจะยังคงไม่มีประสิทธิภาพหากเลเยอร์ซอฟต์แวร์ไม่ได้รับการปรับให้เหมาะสม โดยทั่วไปการใช้งานเชิงพาณิชย์จะหลีกเลี่ยงการล็อกการกำหนดค่า Android TV ที่มุ่งเน้นผู้บริโภคเป็นหลักโดยสนับสนุนการสร้าง AOSP หรือ Linux Board Support Package (BSP) แบบพิเศษ

การปรับแต่งระบบปฏิบัติการ

การพัฒนาสภาพแวดล้อมเคอร์เนล AOSP หรือ Linux ที่สะอาดช่วยให้วิศวกรสามารถดึงโบลต์แวร์สำหรับผู้บริโภค ปิดใช้งานบริการพื้นหลังที่ไม่จำเป็น และเพิ่ม RAM ของระบบให้สูงสุดสำหรับซอฟต์แวร์เฉพาะไคลเอ็นต์

การปรับแต่งการบูต

แอปพลิเคชัน B2B ต้องการคุณสมบัติการบูตเมื่อเปิดเครื่องแบบฮาร์ดโค้ด (ปิดการใช้งานความจำเป็นของการโต้ตอบกับปุ่มเปิด/ปิดเครื่อง) และโลโก้/ภาพเคลื่อนไหวการบูตแบบกำหนดเองที่ฝังโดยตรงลงในพาร์ติชัน bootloader เพื่อวงจรพลังงานที่ราบรื่นตามแบรนด์

ความเสถียรของระบบ

การรวมระดับเฟิร์มแวร์ของตัวจับเวลาจ้องจับผิดฮาร์ดแวร์เป็นสิ่งสำคัญ หากเลเยอร์แอปพลิเคชันหลักค้างหรือค้าง ตัวจับเวลา Watchdog จะทริกเกอร์การรีเซ็ตระดับฮาร์ดแวร์ที่ระดับเคอร์เนลโดยอัตโนมัติ เพื่อให้มั่นใจว่าระบบจะทำงานได้โดยไม่ต้องเข้าเยี่ยมชมเว็บไซต์ด้วยตนเอง

การให้คำปรึกษาด้านเทคนิค: การออกแบบสถาปัตยกรรม STB ที่คุณกำหนดเอง

การเลือกสิ่งที่ถูกต้อง กล่องรับสัญญาณ ความต้องการของระบบหมายถึงการสร้างสมดุลที่แม่นยำระหว่างประสิทธิภาพของซิลิคอน ประสิทธิภาพการใช้พลังงาน และอายุการใช้งานของฮาร์ดแวร์ วิศวกรรมที่มากเกินไปจะผลักดันต้นทุนการซื้อกิจการ ในขณะที่วิศวกรรมที่ต่ำกว่านั้นจะสร้างช่องโหว่ในการปฏิบัติงานอย่างต่อเนื่อง

ในฐานะพันธมิตร B2B OEM/ODM โดยเฉพาะที่เชี่ยวชาญด้านการปรับแต่งฮาร์ดแวร์ที่มีความน่าเชื่อถือสูง เทคโนโลยี Tomato Tomato มอบการปรับแต่งระดับเฟิร์มแวร์เต็มรูปแบบ เค้าโครง PCBA แบบกำหนดเอง และการออกแบบระบายความร้อนที่ได้รับการปรับปรุงให้เหมาะกับความต้องการโครงสร้างพื้นฐานเฉพาะของคุณ ติดต่อทีมวิศวกรของเราวันนี้เพื่อรับการประเมินทางเทคนิคที่สมบูรณ์และพิมพ์เขียวด้านฮาร์ดแวร์ที่ออกแบบมาเพื่อการใช้งานเชิงพาณิชย์ครั้งต่อไปของคุณ
