안드로이드 미니 PC OEM/ODM 전체 가이드

안드로이드 미니 PC OEM/ODM 전체 가이드: 글로벌 배포를 위한 엔터프라이즈급 하드웨어 설계

대중 시장 소비자 TV 박스는 기업 환경에 배포할 때 지속적으로 실패합니다. 상업용 디지털 사이니지 네트워크, 엣지 AI 컴퓨팅 허브 및 대화형 스마트 키오스크에는 지속적인 운영 가동 시간, 특수 주변 장치 연결 및 강화된 운영 체제가 필요합니다. 이러한 배포에서 현장 오류가 원시 컴퓨팅 성능 부족으로 인해 발생하는 경우는 거의 없습니다. 대신 지속적인 4K/8K 워크로드의 열 조절, 갑작스러운 정전 시 eMMC 플래시 손상, 불필요한 백그라운드 서비스를 실행하는 최적화되지 않은 Android 커널로 인해 발생합니다.

성공적인 B2B Android Mini PC 프로젝트를 실행하려면 조달 전략을 기성 소비자 장치에서 풀 스택 OEM/ODM 엔지니어링으로 전환해야 합니다. 이 가이드에서는 산업용 Android Mini PC를 설계, 맞춤화 및 배포하는 데 필요한 하드웨어, 소프트웨어, 제조 워크플로를 자세히 설명합니다.

1. 실리콘 아키텍처 및 PCBA 엔지니어링 선택

기본 SoC(시스템 온 칩)는 Android Mini PC의 열 경계, 비디오 처리 기능 및 물리적 I/O 라우팅을 정의합니다. B2B 시스템 설계자는 피상적인 클럭 속도 지표가 아닌 특정 운영 요구 사항을 기반으로 실리콘을 선택해야 합니다.

                 [ B2B 안드로이드 미니PC 실리콘 생태계 ] |
         ------------------------------         |                                                       |
  [ 효율성 및 미디어 계층 ] [ 대용량 컴퓨팅 및 엣지 AI 계층 ]
  암로직 S905X5 / S905X5M 록칩 RK3588 / RK3576
  • 쿼드 Armv9(Cortex-A510) | 6nm • 옥타 코어(4x A76  4x A55) | 8nm
  • ARM Mali-G310 GPU | 4TOPS NPU • ARM Mali-G610 GPU | 6탑스 NPU
  • 하드웨어 AV1 및 H.266 디코드 • 8K60 디코딩 및 다중 디스플레이
  • TDP: ~3.5W - 5W(초저전력) • TDP: 8W - 15W(고성능)
  • 주요 용도: 연중무휴 디지털 사이니지 및 POS • 주요 용도: 비디오 월 및 Vision AI

주류 효율성: Amlogic S905X5 시리즈

고밀도 미디어 스트리밍, 단일 디스플레이 메뉴 보드 및 POS(Point-of-Sale) 단말기를 위해 Amlogic S905X5는 에너지 효율성과 비디오 디코딩 기능의 최적 균형을 제공합니다.

• 아키텍처: Armv9 Cortex-A510 코어와 ARM Mali-G310 GPU를 활용하는 6nm FinFET 프로세스.

• 비디오 파이프라인: 최대 4K@60fps의 AV1, H.265 및 H.266/VVC 코덱에 대한 기본 하드웨어 디코딩.

• AI 업스케일링: AI-SR(AI-Super Resolution)을 구동하는 4TOPS NPU를 통합하여 1080p 소스 피드를 실시간으로 선명한 4K 디스플레이 출력으로 변환합니다.

• 열 엔벨로프: 3.5W~5W TDP 내에서 작동하여 팬이 없는 밀봉된 알루미늄 인클로저에 완벽하게 통합됩니다.

다중 디스플레이 및 고성능 컴퓨팅: Rockchip RK3588

복잡한 다중 화면 비디오 월, 다중 카메라 에지 노드 및 대화형 키오스크의 경우 Rockchip RK3588은 벤치마크 ARM 컴퓨팅 플랫폼 역할을 합니다.

• 아키텍처: 최대 32GB LPDDR4x/LPDDR5 메모리를 지원하는 8nm 옥타 코어 big.LITTLE 구성(4x Cortex-A76 @ 2.4GHz 4x Cortex-A55 @ 1.8GHz).

• 다중 디스플레이 PHY: 최대 4개의 독립 디스플레이(HDMI 2.1 8K@60fps, DisplayPort 1.4, MIPI-DSI)를 동시에 구동합니다.

• 엣지 추론: 클라우드 종속성 없이 로컬 딥 러닝 프레임워크(TensorFlow, PyTorch, ONNX)를 실행하기 위한 통합 6 TOPS NPU입니다.

보드 수준 맞춤화(PCBA 레이아웃)

일반 소매 마더보드에는 산업용 I/O 인터페이스가 없습니다. SZTomato의 PCBA 엔지니어링 서비스를 통해 기업 고객은 구성 요소 위치 지정 및 버스 라우팅을 수정합니다.

• 산업용 연결: RS232/RS485 직렬 헤더, 자동차/기계 원격 측정용 CAN 버스 인터페이스 및 프로그래밍 방식 GPIO 포트 통합.

• 네트워크 인프라: 네트워크 브리징/격리를 위한 듀얼 기가비트 이더넷(RJ45) 컨트롤러, PoE(Power over Ethernet) IEEE 802.3at/bt 모듈, 듀얼 SIM 장애 조치 기능이 있는 5G/4G LTE 셀룰러 모뎀용 M.2 Key-B 슬롯.

• 스토리지 확장: 표준 eMMC 플래시를 대체하는 온보드 NVMe M.2(PCIe 3.0) 슬롯은 로컬 미디어 캐싱에서 집중적인 쓰기 작업을 지원합니다.

2. 산업용 열공학 및 하드웨어 신뢰성 시스템

열은 밀폐된 상업 환경에서 하드웨어 성능 저하의 주요 원인입니다. SoC가 열 제한에 도달하면 내부 조절 회로가 CPU 승수 상태를 떨어뜨려 UI 지연, 비디오 프레임 삭제 및 최종 시스템 잠금이 발생합니다.

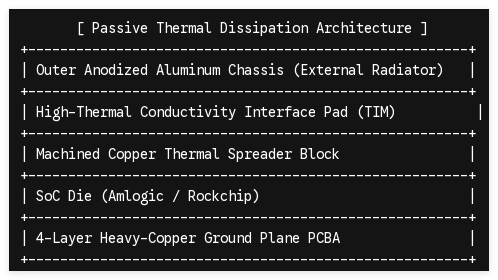

팬이 없는 수동 냉각 메커니즘

활성 냉각 팬에는 연중무휴 환경에서 먼지를 끌어들이고 조기에 고장을 일으키는 기계식 베어링이 포함되어 있습니다. SZTomato 엔지니어는 다음을 중심으로 설계된 완전 수동 냉각 시스템을 제공합니다.

1. 직접 TIM 접합: 고투과율 열 인터페이스 재료(TIM)는 SoC 패키지와 CNC 가공 구리 열 분산기 사이의 간격을 연결합니다.

2. 구조적 섀시 분산: 내부 구리 스프레더는 견고한 양극 처리된 알루미늄 외부 인클로저와 직접 결합되어 전체 외부 하우징을 기본 방열판으로 변환합니다.

3. 연속 듀티 검증: 시스템은 열 조절을 일으키지 않고 전체 컴퓨팅 부하에서 최대 60°C의 주변 온도에서 지속적인 번인 테스트를 거칩니다.

하드웨어 수준 오류 복구 메커니즘

상업 장소에서 예상치 못한 정전으로 인해 비휘발성 플래시 메모리가 손상되는 경우가 많습니다. 상업용 PCBA 설계는 전용 하드웨어 회로를 통해 이를 완화합니다.

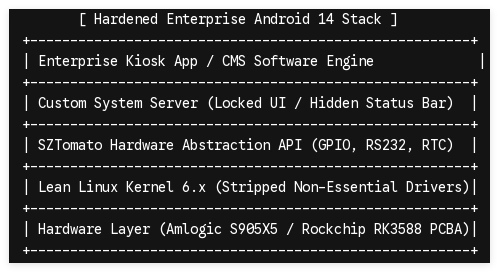

3. 하위 수준 OS 엔지니어링: BSP(보드 지원 패키지) 및 펌웨어 최적화

하드웨어 기능은 기본 소프트웨어 스택의 품질에 따라 제한됩니다. 일반 Android TV 펌웨어에는 메모리와 CPU 용량을 소비하는 소비자 블로트웨어와 불필요한 백그라운드 데몬이 포함되어 있습니다.

커널 수준 최적화

SZTomato의 소프트웨어 엔지니어링 팀은 Linux 커널 수준에서 BSP(보드 지원 패키지)를 수정합니다.

• 드라이버 제거: 사용하지 않는 커널 모듈(예: 소비자 카메라 드라이버, 불필요한 셀룰러 프로토콜, 디버그 로그)을 제거하여 메모리 소비를 줄이고 콜드 부팅 시간을 가속화합니다.

• 키오스크 잠금: 키오스크 모드를 시행하기 위해 Android 프레임워크를 강화합니다. 시스템 탐색 표시줄, 상태 알림 및 공장 초기화 조합은 무단 최종 사용자의 변조를 방지하기 위해 시스템 수준에서 비활성화됩니다.

• 방향 잠금: 수직 디지털 사이니지 디스플레이에 대해 고정된 부팅 시간 화면 회전(0°, 90°, 180°, 270°)을 보장하는 기본 프레임워크 수정으로 부팅 후 UI 방향 전환을 제거합니다.

맞춤형 SDK/API 통합 및 콘텐츠 보호

엔터프라이즈 애플리케이션이 물리적 보드 주변 장치를 제어할 수 있도록 맞춤 시스템 라이브러리가 Android OS 이미지로 컴파일됩니다.

• 하드웨어 제어 API: 온보드 GPIO 릴레이 제어, RS232/RS485 직렬 데이터 읽기, 실시간 시계(RTC) 부팅 일정 관리를 위한 직접적인 소프트웨어 후크입니다.

• DRM 및 HDCP 라이센스: Widevine L1 암호화 키와 HDCP 2.3 보안 인증서를 공장에서 안전한 OTP 메모리 블록으로 굽기 때문에 보호된 4K 상업용 미디어 스트림을 재생할 수 있습니다.

• 프라이빗 OTA 인프라: 클라이언트의 프라이빗 클라우드 서버에 직접 연결된 맞춤형 OTA(Over-The-Air) 업데이트 클라이언트 소프트웨어를 구성하여 원격 장치 전체에 걸쳐 제어되고 암호화된 펌웨어 업데이트를 가능하게 합니다.

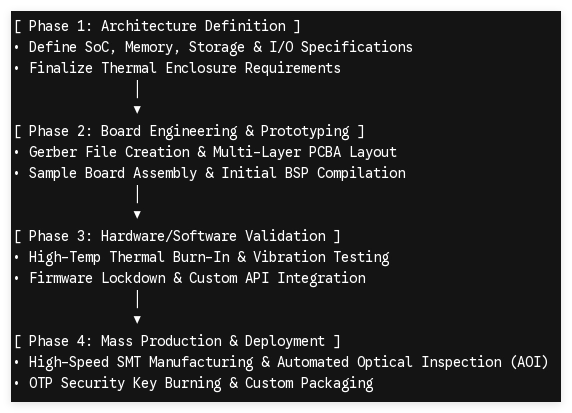

4. 엔드 투 엔드 OEM/ODM 제조 워크플로우

초기 제품 컨셉에서 대량 생산되는 상용 Android Mini PC로 전환하려면 구조화된 하드웨어 수명주기가 필요합니다.

1단계: 하드웨어 아키텍처 및 회로도 레이아웃

엔지니어링 팀은 애플리케이션 요구 사항을 기반으로 하드웨어 회로도를 정의합니다. 엔지니어는 지정된 인클로저 제약 조건에 맞게 메모리 구성(2GB~32GB), 플래시 메모리 유형(eMMC 및 NVMe SSD) 및 물리적 보드 크기를 결정합니다.

2단계: 기판 제작 및 프로토타입 제작

PCBA 설계자는 4~8층의 고밀도 회로 기판을 레이아웃합니다. HDMI 2.1, PCIe 및 LPDDR 메모리 버스에 대한 고속 신호 라우팅은 물리적 프로토타입 제작에 앞서 임피던스 매칭 및 신호 무결성 시뮬레이션을 거칩니다.

3단계: 검증, 스트레스 테스트 및 인증

샘플 프로토타입은 환경 테스트를 거칩니다.

• 열 응력: 열 방출 안정성을 확인하기 위해 고온의 열 챔버 내부에서 지속적으로 작동합니다.

• 전원 사이클링 테스트: 수천 번의 강제 전원 중단을 통해 하드웨어 Watchdog 복구 및 플래시 메모리 복원력을 확인합니다.

• 규정 준수: 전 세계 배포에 필요한 CE, FCC, RoHS 및 정전기 방전(ESD) 내성 표준에 대한 사전 테스트입니다.

4단계: 대량 생산 및 펌웨어 프로비저닝

SMT(표면 실장 기술) 생산 중에 자동 광학 검사(AOI)를 통해 부품 배치 정확도를 확인합니다. 최종 테스트 스테이션에서는 맞춤형 펌웨어 빌드, MAC 주소 및 DRM 보안 키가 각 장치에 동시에 플래시됩니다.

B2B 하드웨어 구매자를 위한 기술 소싱 체크리스트

커스텀을 평가할 때 Android Mini PC 제조업체의 경우 엔지니어링 및 조달 팀이 다음 요구 사항을 확인하는지 확인하십시오.

1. SoC 선택: 칩셋이 특정 비디오 디코딩 요구 사항(예: 기본 AV1) 및 열 예산에 최적화되어 있습니까?

2. 열 구성: 45°C를 초과하는 주변 온도에서 팬 없이 작동하기 위해 구리에서 알루미늄으로의 직접적인 열 확산을 사용하도록 설계되었습니까?

3. 하드웨어 Watchdog 통합: 자동 정지 복구를 처리하기 위해 외부 물리적 Watchdog IC가 보드에 장착되어 있습니까?

4. 펌웨어 소스 액세스: 제조업체가 소프트웨어 애플리케이션을 위한 전체 BSP 소스 코드, 맞춤형 커널 드라이버 및 전용 API 후크를 제공합니까?

5. 공급망 수명: 공급업체는 장기적인 상용 배포를 위해 3~5년의 구성 요소 가용성 수명 주기를 보장합니까?

엔터프라이즈 하드웨어 솔루션을 위해 SZTomato와 제휴

상용급 설계 및 배포 안드로이드 미니 PC 실리콘 아키텍처, 보드 수준 하드웨어 설계, Android OS 커널 튜닝에 대한 심층적인 전문 지식이 필요합니다. 국경 간 B2B 전자 제조 분야에서 16년의 전문 경험을 보유한 SZTomato는 시스템 통합업체, 솔루션 제공업체 및 기업 네트워크 운영업체를 위해 엄격하게 맞춤화된 엔드투엔드 OEM/ODM 서비스를 제공합니다.

글로벌 디지털 사이니지 네트워크를 위한 비용 효율적인 Amlogic S905X5 팬리스 플레이어가 필요하든 다중 디스플레이 출력과 맞춤형 보드 인터페이스를 갖춘 고성능 Rockchip RK3588 산업용 미니 PC가 필요하든 SZTomato는 하드웨어 사양을 생산 준비 플랫폼으로 변환합니다.

SZTomato의 엔지니어링 및 소싱 팀에 문의하세요.

• 공식 포털: www.sztomato.com

• 기술 상담: 엔지니어링 부서를 통해 직접 연락하여 프로젝트 요구 사항을 제출하거나 맞춤형 PCBA 회로도를 요청하거나 샘플 하드웨어를 평가하세요.
