Android Mini PC OEM/ODM 完整指南
安卓迷你电脑 OEM/ODM 完整指南：为全球部署构建企业级硬件
大众市场消费电视盒在企业环境中部署时始终会出现故障。商业数字标牌网络、边缘人工智能计算中心和交互式智能信息亭需要不间断的正常运行时间、专门的外围设备连接和强化的操作系统。这些部署中的现场故障很少是由于缺乏原始计算能力造成的。相反，它们源自连续 4K/8K 工作负载下的热节流、突然断电期间的 eMMC 闪存损坏以及运行不必要的后台服务的未经优化的 Android 内核。
成功执行 B2B Android Mini PC 项目需要将采购策略从现成的消费设备转变为全栈 OEM/ODM 工程。本指南详细介绍了设计、定制和部署工业级 Android Mini PC 所需的硬件、软件和制造工作流程。
1. 芯片架构和 PCBA 工程选择
底层片上系统 (SoC) 定义了 Android Mini PC 的热边界、视频处理功能和物理 I/O 路由。 B2B 系统架构师必须根据特定的操作要求而不是表面的时钟速度指标来选择芯片。
[ B2B Android Mini PC 芯片生态系统 ] |
-------------------------------------------------------------------- | |
[ 效率和媒体层 ] [ 重型计算和边缘 AI 层 ]
Amlogic S905X5 / S905X5M 瑞芯微 RK3588 / RK3576
• 四路 Armv9 (Cortex-A510) | 6nm • 八核（4x A76 4x A55）| 8纳米
• ARM Mali-G310 GPU | 4 TOPS NPU • ARM Mali-G610 GPU | 6 TOPS NPU
• 硬件AV1 和H.266 解码 • 8K60 解码和多显示
• TDP：~3.5W - 5W（超低功耗） • TDP：8W - 15W（高性能）
• 主要用途：24/7 数字标牌和 POS • 主要用途：视频墙和视觉 AI
主流效率：Amlogic S905X5系列
对于高密度媒体流、单显示菜单板和销售点 (POS) 终端，Amlogic S905X5 提供能源效率和视频解码能力的最佳平衡。
-
架构：6nm FinFET 工艺，采用 Armv9 Cortex-A510 内核和 ARM Mali-G310 GPU。
-
视频管道：AV1、H.265 和 H.266/VVC 编解码器的本机硬件解码高达 4K@60fps。
-
AI 升级：集成 4 TOPS NPU 驱动 AI 超分辨率 (AI-SR)，将 1080p 源实时转换为清晰的 4K 显示输出。
-
散热外壳：在 3.5W–5W TDP 范围内运行，允许完全集成到密封、无风扇铝制外壳中。
多显示和高计算：Rockchip RK3588
对于复杂的多屏视频墙、多摄像头边缘节点和交互式信息亭，Rockchip RK3588 可作为基准 ARM 计算平台。
-
架构：8nm 八核 big.LITTLE 配置（4x Cortex-A76 @ 2.4GHz 4x Cortex-A55 @ 1.8GHz），最高支持 32GB LPDDR4x/LPDDR5 内存。
-
多显示器 PHY：同时驱动多达四个独立显示器（HDMI 2.1 8K@60fps、DisplayPort 1.4、MIPI-DSI）。
-
边缘推理：集成 6 TOPS NPU，用于运行本地深度学习框架（TensorFlow、PyTorch、ONNX），无需依赖云。
板级定制（PCBA布局）
通用零售主板缺乏工业 I/O 接口。通过SZTomato的PCBA工程服务，企业客户修改元件定位和总线布线：
-
工业连接：集成 RS232/RS485 串行接头、用于汽车/机械遥测的 CAN 总线接口以及可编程 GPIO 端口。
-
网络基础设施：用于网络桥接/隔离的双千兆位以太网 (RJ45) 控制器、以太网供电 (PoE) IEEE 802.3at/bt 模块以及用于具有双 SIM 卡故障转移功能的 5G/4G LTE 蜂窝调制解调器的 M.2 Key-B 插槽。
-
存储扩展：板载 NVMe M.2 (PCIe 3.0) 插槽取代标准 eMMC 闪存，以支持本地介质缓存中的密集写入操作。
2. 工业热工程和硬件可靠性系统
热量是密封商业环境中硬件性能下降的主要原因。当 SoC 达到其热极限时，内部节流电路会降低 CPU 乘法器状态，从而导致 UI 延迟、视频帧丢失以及最终的系统锁定。

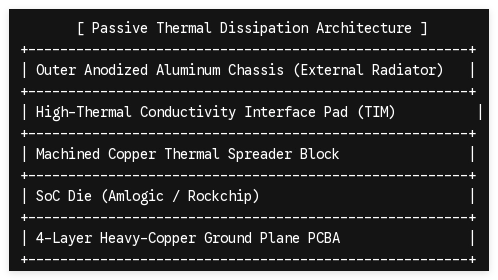

无风扇被动冷却机制
主动冷却风扇包含机械轴承，会吸引灰尘并在 24/7 环境中过早失效。 SZTomato 工程师的全被动冷却系统围绕以下方面进行设计：
-
直接 TIM 接合：高透射率热界面材料 (TIM) 弥合了 SoC 封装和 CNC 加工的铜散热器之间的差距。
-
结构底盘耗散：内部铜扩散器直接与重型阳极氧化铝外壳耦合，将整个外壳转变为主散热器。
-
连续负载验证：系统在高达 60°C 的环境温度和满计算负载下进行连续老化测试，而不会产生热节流。
硬件级故障恢复机制
商业场所的意外断电经常会损坏非易失性闪存。商业级 PCBA 设计通过专用硬件电路缓解了这一问题：
| 可靠性特点 | 技术实施 | 运营效益 |
|---|---|---|
| 物理硬件看门狗 (WDT) | 专用定时器 IC 直接链接到电源管理 IC (PMIC) 引导线。 | 如果应用程序或操作系统内核在设定的时间间隔内停止心跳，则会自动启动硬系统重新启动。 |
| 功率保持超级电容器 | 主 12V/5V 直流电源轨上的钽电容器阵列。 | 在电压下降期间提供关键毫秒的备用电源，使内核能够安全地完成 eMMC 缓存刷新。 |
| 自动开机逻辑 | 硬件跳线/BIOS 级启动引脚配置为绕过手动电源按钮状态。 | 保证 Mini PC 在市电恢复后立即自动重启。 |

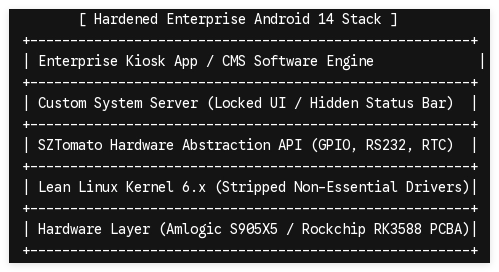

3. 低级操作系统工程：板级支持包 (BSP) 和固件优化
硬件功能受到其底层软件堆栈质量的限制。通用 Android TV 固件包含消费者膨胀软件和不需要的后台守护程序，它们会消耗内存和 CPU 容量。
内核级优化
SZTomato 的软件工程团队修改了 Linux 内核级别的主板支持包 (BSP)：
-
驱动程序删除：删除未使用的内核模块（例如消费者相机驱动程序、不必要的蜂窝协议和调试日志），以减少内存消耗并加快冷启动时间。
-
Kiosk 锁定：强化 Android 框架以强制执行 Kiosk 模式。系统导航栏、状态通知和恢复出厂设置组合在系统级别被禁用，以防止未经授权的最终用户篡改。
-
方向锁定：本机框架修改可确保垂直数字标牌显示的固定启动时屏幕旋转（0°、90°、180°、270°），消除启动后 UI 方向变化。
自定义 SDK/API 集成和内容保护
为了使企业应用程序能够控制物理板外设，自定义系统库被编译到 Android 操作系统映像中：
-
硬件控制 API：用于控制板载 GPIO 继电器、读取 RS232/RS485 串行数据以及管理实时时钟 (RTC) 启动计划的直接软件挂钩。
-
DRM 和 HDCP 许可：在工厂将 Widevine L1 加密密钥和 HDCP 2.3 安全证书刻录到安全的 OTP 内存块中，从而能够播放受保护的 4K 商业媒体流。
-
私有 OTA 基础设施：配置直接链接到客户端私有云服务器的自定义无线 (OTA) 更新客户端软件，从而实现跨远程设备群的受控、加密固件更新。

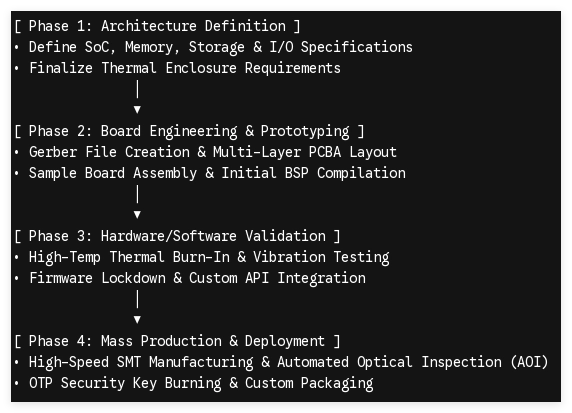

4. 端到端 OEM/ODM 制造工作流程
从最初的产品概念过渡到批量生产的商用 Android Mini PC 需要结构化的硬件生命周期。
第一阶段：硬件架构和原理图布局
工程团队根据应用需求定义硬件原理图。工程师确定内存配置（2GB 至 32GB）、闪存类型（eMMC 与 NVMe SSD）以及物理板尺寸，以适应指定的外壳限制。
第 2 阶段：电路板制造和原型设计
PCBA设计人员布局4至8层高密度电路板。 HDMI 2.1、PCIe 和 LPDDR 内存总线的高速信号路由在物理原型设计之前经过阻抗匹配和信号完整性仿真。
第 3 阶段：验证、压力测试和认证
样品原型经过环境测试：
-
热应力：在高温下在热室内连续运行，以验证散热稳定性。
-
电源循环测试：数千次强制电源中断，以确认硬件看门狗恢复和闪存恢复能力。
-
监管合规性：全球分销所需的 CE、FCC、RoHS 和静电放电 (ESD) 抗扰度标准的预测试。
第 4 阶段：批量生产和固件配置
在表面贴装技术 (SMT) 生产过程中，自动光学检测 (AOI) 会验证元件贴装精度。在最终测试站，定制固件版本、MAC 地址和 DRM 安全密钥会同时刷新到每个设备上。
B2B 硬件买家的技术采购清单
在评估定制时 Android Mini PC 制造商，请确保您的工程和采购团队验证以下要求：
-
SoC 选择：芯片组是否针对您的特定视频解码需求（例如本机 AV1）和热预算进行了优化？
-
散热结构：设计是否采用直接铜铝散热方式，以便在环境温度超过 45°C 的情况下实现无风扇运行？
-
硬件看门狗集成：板上是否安装了外部物理看门狗 IC 来处理自动冻结恢复？
-
固件源访问：制造商是否会为您的软件应用程序提供完整的 BSP 源代码、定制内核驱动程序和专用 API 挂钩？
-
供应链寿命：供应商是否保证长期商业部署的 3 到 5 年组件可用性生命周期？
与 SZTomato 合作提供企业硬件解决方案
设计和部署商业级 安卓迷你电脑 需要跨芯片架构、板级硬件设计和 Android 操作系统内核调优的深厚专业知识。 SZTomato拥有16年跨境B2B电子制造专业经验，为系统集成商、解决方案提供商和企业网络运营商提供严格定制的端到端OEM/ODM服务。
无论您需要用于全球数字标牌网络的经济高效的 Amlogic S905X5 无风扇播放器，还是需要具有多显示输出和定制板接口的高性能 Rockchip RK3588 工业迷你 PC，SZTomato 都能将您的硬件规格转化为生产就绪的平台。
