Qual é a caixa de TV OTT preferida para conexão de TV?

Otimizando o Caixa de TV OTT para interface de TV para implantações empresariais e comerciais

A implementação da decodificação AV1 acelerada por hardware em silício moderno, como as séries Amlogic S905X4 e Rockchip RK3588, mudou fundamentalmente as expectativas para entrega de vídeo Over-The-Top (OTT) de alta taxa de bits. No entanto, o silício de alto desempenho é tão confiável quanto os links físicos e lógicos que conectam o dispositivo de reprodução à infraestrutura de exibição. Em ambientes comerciais – desde redes IPTV de hospitalidade até implementações distribuídas de varejo com múltiplas telas – selecionar e otimizar a caixa de TV OTT para a conexão de TV não é uma questão de conectar um cabo genérico de consumo. Requer configuração precisa de handshakes HDMI, protocolos de controle e gerenciamento EDID para garantir tempo de atividade 24 horas por dia, 7 dias por semana.

Para gerentes de compras B2B e integradores de sistemas, as falhas de conexão se manifestam como telas pretas HDCP, sinais tremeluzentes ou perda de loops de controle. Resolver esses pontos problemáticos requer superar as suposições plug-and-play do varejo e projetar a interface física nos níveis de PCBA e kernel.

1. O padrão definitivo: personalização de HDMI 2.1 e EDID

Para aplicações empresariais modernas, a conexão principal e preferida entre uma caixa de TV OTT e um monitor comercial é HDMI 2.1 (ou HDMI 2.0b como linha de base para implantações 4K60 padrão). Os dispositivos de consumo tratam essa interface como um simples canal; implantações de nível comercial tratam-no como um canal de dados bidirecional ativo.

Emulação e bloqueio de EDID

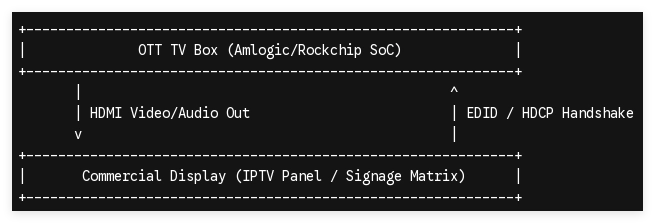

Dados de identificação de exibição estendida (EDID) são o pacote de metadados que uma TV envia para a caixa OTT detalhando sua resolução nativa, taxas de atualização e espaços de cores. Em configurações comerciais complexas que utilizam matrizes HDMI, divisores ou cabos ópticos ativos (AOC) de longa distância, o handshake EDID frequentemente falha ou cai durante os ciclos de energia.

Para resolver isso, os engenheiros da SZTomato otimizam o kernel Linux / Android personalizado que permite aos operadores codificar e bloquear um perfil EDID específico diretamente no firmware da caixa. Mesmo se o monitor for desligado ou desconectado, a caixa continua a emitir um sinal estável e não corrompido, eliminando o loop "sem sinal" na inicialização do monitor.

Integração de chaves HDCP

Os aplicativos OTT premium exigem proteção de conteúdo digital de alta largura de banda (HDCP 2.2 ou 2.3) para reprodução 4K DRM. Se o tempo do handshake variar mesmo em alguns milissegundos, o fluxo de vídeo cai. A personalização do bootloader e a adaptação do SDK permitem a aplicação estrita ou regras de fallback sistemáticas para handshakes HDCP, preservando a continuidade do sinal para conteúdo empresarial não DRM.

2. Desbloqueio de automação via HDMI CEC e protocolos seriais

Um desafio logístico frequente em instalações comerciais é a coordenação dos estados de potência entre os Caixa de TV OTT e o painel da TV. Depender de controles remotos infravermelhos (IR) é uma abordagem propensa a falhas em espaços públicos ou empresariais.

Personalização profunda do firmware HDMI CEC

A arquitetura preferida utiliza extensões HDMI CEC mapeadas diretamente no sistema operacional de nível de sistema. Através da integração personalizada de SDK/API, a caixa OTT atua como o controlador de hardware primário. Quando a caixa é ativada por meio de um comando de rede Over-The-Air (OTA), ela emite um comando de nível de sistema por meio do cabo HDMI para ligar o painel da TV, mudar para a porta de entrada HDMI correta e corresponder automaticamente à proporção de aspecto desejada.

[Network Command] -> [OTT Box Wakeup] -> [HDMI CEC Line] -> [TV Powers On  Switches Input]

Layouts PCBA Híbridos para Controle Industrial

Quando os painéis do consumidor são trocados por monitores de nível comercial, o CEC padrão pode não ser suportado ou ser restrito. Para contornar isso completamente, arquiteturas de hardware OTT especializadas incorporam interfaces de controle secundárias no layout da placa física:

• Integração TTL Serial / RS-232: Modificando o layout PCBA para incluir uma porta de hardware dedicada ou cabeçalho de pino que espelha o estado de energia da caixa por meio de comandos RS-232 diretamente na porta de serviço da TV.

• Hardware Watchdog Timers: Integração de um componente de hardware no PCBA que monitora a linha de saída HDMI. Se um sinal de vídeo cair por um período predefinido, o watchdog desliga automaticamente a caixa ou reinicializa o driver de vídeo no nível do kernel.

3. Isolamento térmico e elétrico para tempo de atividade contínuo

Conectar um reprodutor de mídia a um display comercial de alta potência introduz tensões elétricas e térmicas significativas que podem degradar rapidamente o hardware não comercial.

Superando a transferência térmica

Os monitores de TV comerciais geram um calor ambiente substancial a partir de sua retroiluminação, que muitas vezes irradia diretamente para os dispositivos de reprodução montados. Para combater isso, os gabinetes de plástico padrão do varejo são substituídos por chassis de liga personalizada e estruturas de resfriamento especializadas:

• Dissipação de calor passiva fundida: Utiliza almofadas térmicas internas que ligam o SoC diretamente a um invólucro externo de liga de alumínio ou magnésio. Essa estrutura elimina completamente os ventiladores mecânicos ativos, ao mesmo tempo que mantém as temperaturas das junções internas bem abaixo dos limites críticos de aceleração, mesmo ao produzir fluxos sustentados de 4K60.

Salvaguardas Elétricas na Matriz do Conselho

Os cabos HDMI frequentemente transportam picos de tensão destrutivos causados por aterramento inadequado ou conexão a quente em circuitos de energia industriais. O endurecimento de hardware no estágio PCBA inclui:

• Matrizes de proteção ESD: Colocação de diodos de proteção contra descarga eletrostática de alta velocidade diretamente nos dados HDMI e nas linhas de relógio do PCBA.

• Fornecimento de energia isolado: Projetando trilhos de alimentação separados para as unidades de processamento principais e os conectores IO periféricos para evitar que uma falha elétrica no lado da tela danifique o SoC central ou a memória flash.

4. Terminais legados e alternativos: quando o HDMI não é suficiente

Embora as interfaces HDMI digitais representem o principal vetor de implantação, diversas infraestruturas globais frequentemente necessitam de opções alternativas de conectividade de terminal.

Ao implementar suporte multi-interface diretamente em construções personalizadas de software e hardware, os integradores de sistemas podem implantar um único modelo de caixa OTT unificado globalmente, contando com configurações de software personalizadas para ajustar os protocolos de saída com base nos requisitos do painel local.

Parceria de fornecimento e arquitetura B2B

Projetando um ambiente perfeito e ininterrupto Caixa de TV OTT A conexão à TV requer um parceiro de hardware capaz de ir além das especificações do consumidor. SZTomato oferece o suporte de engenharia profundo necessário para implantar plataformas de entrega de vídeo estáveis ​​e escaláveis ​​em todo o mundo. Ao fabricar layouts de PCBA personalizados, projetar resfriamento passivo robusto e compilar kernels Android e Linux personalizados, garantimos que seus nós de reprodução permaneçam operacionais em ambientes corporativos exigentes.

Entre em contato com nosso escritório de engenharia B2B hoje mesmo para enviar sua solicitação de cotação, avaliar amostras de hardware personalizadas ou coordenar um aprofundamento técnico com nossos arquitetos de firmware.
